OKL2-T/20-W12P2-C

产品分类: DC-DC稳压器
产品描述: BUCK 400KHz Adjustable 1 690mV~5.5V 690mV 14V 1V LGA 贴片安装,黏合安装 33mm*13.5mm*8.6mm
供应商型号: SR-OKL2-T/20-W12P2-C
供应商: 海外现货
标准整包数: 200

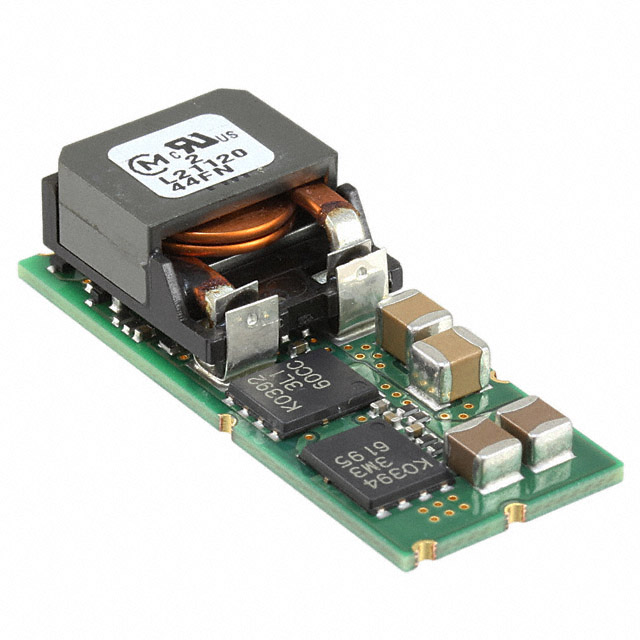

MURATA MANUFACTURING DC-DC稳压器 OKL2-T/20-W12P2-C

OKL2-T/20-W12P2-C概述


    产品简介


    OKL2-T/20-W12 是由Murata Power Solutions推出的非隔离式点对点(PoL)直流到直流电源转换器系列。这些转换器具有小巧的外型尺寸,采用1.3 x 0.53 x 0.34英寸(33.02 x 13.46 x 8.75毫米)的Land Grid Array(LGA)封装。该系列产品广泛应用于CPU、数据通信/电信系统、分布式总线架构(DBA)、可编程逻辑电路以及混合电压系统等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 4.5至14伏直流(Vdc) |
    | 最大输出电流 | 20安培(Amps) |
    | 转换效率 | 高达94% |
    | 输出电压调整范围 | 0.69至5.5伏直流 |
    | 温度系数 | 每摄氏度±0.02% |
    | 最大输出功率 | 100瓦(W) |
    | 绝对最大额定值 | 输入电压:0至15伏直流;输出功率:0至110瓦;输出电流:0至20安培 |
    | 过载保护 | 包括欠压锁定(UVLO)、输出短路保护、过电流和过温保护 |

    产品特点和优势


    - 紧凑设计:超小尺寸(1.3 x 0.53 x 0.34英寸),适用于空间受限的应用场合。
    - 高效率:高达94%的高转换效率。
    - 可靠保护:内置多种保护机制,如UVLO、过流、过温保护,确保系统的稳定运行。
    - 编程功能:可编程输出电压和开关控制,满足不同应用场景需求。
    - 兼容性强:符合RoHS标准,适合各类电子系统集成。

    应用案例和使用建议


    该转换器适用于多种工业级应用,例如:
    - 数据中心:为服务器CPU提供稳定可靠的电源供应。
    - 电信设备:为交换机和路由器提供电源。
    - 工业自动化:为电机控制器和传感器提供电源。
    使用建议:
    - 确保输入电压始终高于启动阈值电压。
    - 在安装时注意接地和平面布局,以增强热稳定性。
    - 使用推荐的外部电容以提高动态响应性能。

    兼容性和支持


    - 该产品可与其他各种电子元件和系统兼容。
    - Murata Power Solutions提供详尽的技术支持文档和客户服务。

    常见问题与解决方案


    - 问题:如何调整输出电压?
    解答:通过连接外部电阻Rtrim至Trim针脚来调整输出电压。请参考电阻值计算公式。
    - 问题:发生短路后怎么办?
    解答:使用“hiccup”模式可以自动重启转换器。若故障持续存在,系统会重复尝试重启。

    总结和推荐


    总结:OKL2-T/20-W12是一款高性能、高效率且功能全面的直流到直流电源转换器。它具有高转换效率、可靠性强以及多样的保护功能,是工业和电信设备的理想选择。
    推荐:鉴于其出色的性能和广泛的应用领域,我们强烈推荐使用OKL2-T/20-W12。如果你需要一个高效、可靠的直流电源转换解决方案,这一产品将是你的最佳选择。

OKL2-T/20-W12P2-C参数

参数
输出类型 Adjustable
开关频率 400KHz
最小输出电压 690mV
拓扑 BUCK
同步整流器 -
输出数量 1
最小输入电压 1V
功能 -
最大输入电压 14V
最大输出电压 690mV~5.5V
长*宽*高 33mm*13.5mm*8.6mm
通用封装 LGA
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL2-T/20-W12P2-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL2-T/20-W12P2-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKL2-T/20-W12P2-C OKL2-T/20-W12P2-C数据手册

OKL2-T/20-W12P2-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 12.7125 ¥ 108.4376
400+ $ 12.2 ¥ 104.066
800+ $ 11.725 ¥ 100.0143
库存: 1600
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 21687.52
