OKL-T/3-W12P-C

产品分类: DC-DC稳压器
产品描述: Murata 非隔离直流-直流转换器, 4.5 → 14 V 直流输入, 5.5V 直流输出, 15W
供应商型号: 2307950
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 OKL-T/3-W12P-C

OKL-T/3-W12P-C概述


    产品简介

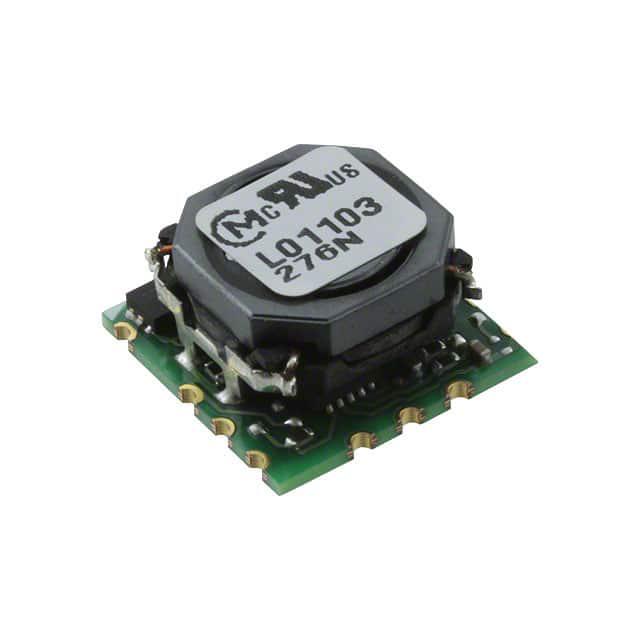

    Murata Power Solutions推出的OKL-T/3-W12系列是一款微型非隔离式点负载(Point-of-Load, PoL)直流-直流电源转换器,适用于嵌入式应用。这款产品的特点是采用可检验的陆地栅格阵列(Inspectible Land Grid Array, iLGA)封装形式,尺寸仅为12.2 mm x 12.2 mm x 6.2 mm(最大),便于在紧凑空间内集成。OKL-T/3-W12系列提供灵活的输出电压范围和多种保护机制,确保高效且可靠的电力供应。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 4.5 V 至 14 V DC |
    | 最大输出电流 | 3 A |
    | 输出电压范围 | 0.591 V 至 5.5 V DC |
    | 功率转换效率 | 高达 93% |
    | 稳压精度 | ±0.25% |
    | 纹波噪声 | ≤37 mV p-p |
    | 最大输入电流 | 1.34 A |
    | 保护功能 | 欠压锁定、短路保护、过流保护 |
    | 启动电压 | 4.2 V |
    | 开关频率 | 600 kHz |

    产品特点和优势


    1. iLGA 可视化封装:简化了检查和维护过程。
    2. 高效率和低纹波噪声:高达 93% 的功率转换效率和≤37 mV p-p 的纹波噪声,提高了系统的可靠性和稳定性。
    3. 热性能优越:具备出色的温度降额表现,能够在较宽的工作温度范围内稳定运行。
    4. 安全认证:通过了多项安全认证(如 UL/EN/IEC 60950-1 和 RoHS-6),符合国际标准。
    5. 灵活性强:具备可编程输出电压和序列跟踪功能,适用于不同的系统需求。

    应用案例和使用建议


    OKL-T/3-W12 系列非常适合用于小型计算机、移动设备、工业控制系统和其他需要高密度电源解决方案的应用场合。例如,在医疗设备中,该转换器可以作为可靠的小型电源模块,为各种传感器和执行机构供电。为了提高系统的可靠性,建议:
    1. 外部保护电路:安装一个 4A 的外部熔断器,以防止过载。
    2. 外部电容:虽然内部已配备必要的滤波电容,但在某些应用中可能需要额外的外部电容以适应特定的设计需求。

    兼容性和支持


    OKL-T/3-W12 系列具有广泛的兼容性,能够与现有的电子设备和系统无缝集成。Murata Power Solutions提供了详尽的技术支持文档和在线资源,用户可以通过官方网站获取这些资料,以更好地理解和使用该产品。

    常见问题与解决方案


    1. 启动时输入电压不足
    - 解决方案:检查输入电压是否在规定的启动电压范围内(至少4.2 V)。如果输入电压低于此值,可以考虑增加输入电压或更换其他类型的电源适配器。

    2. 输出电压不稳定
    - 解决方案:检查外部电容器的容量和ESR(等效串联电阻)。根据应用要求,适当调整外部电容器的参数,以获得更稳定的输出电压。

    3. 电源模块过热
    - 解决方案:确保电源模块周围有足够的散热空间。安装散热片或风扇,以帮助模块在高温环境下保持良好的工作状态。

    总结和推荐


    总体而言,OKL-T/3-W12系列在设计上充分考虑了效率、灵活性和可靠性。它凭借其出色的性能、坚固的防护措施以及广泛的应用兼容性,在众多同类产品中脱颖而出。对于需要高效率、小体积且多功能电源模块的工程师和设计师来说,这款产品是一个理想的选择。强烈推荐在各种需要高性能电源解决方案的场合中使用。

OKL-T/3-W12P-C参数

参数
最小输入电压 4.5V
开关频率 -
输出类型 -
最大输入电压 14V
最大输出电压 591mV~5.5V
功能 -
输出数量 1
同步整流器 -
拓扑 -
最小输出电压 591mV
长*宽*高 12.2mm*12.2mm*6.4mm
通用封装 LGA
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL-T/3-W12P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL-T/3-W12P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKL-T/3-W12P-C OKL-T/3-W12P-C数据手册

OKL-T/3-W12P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
