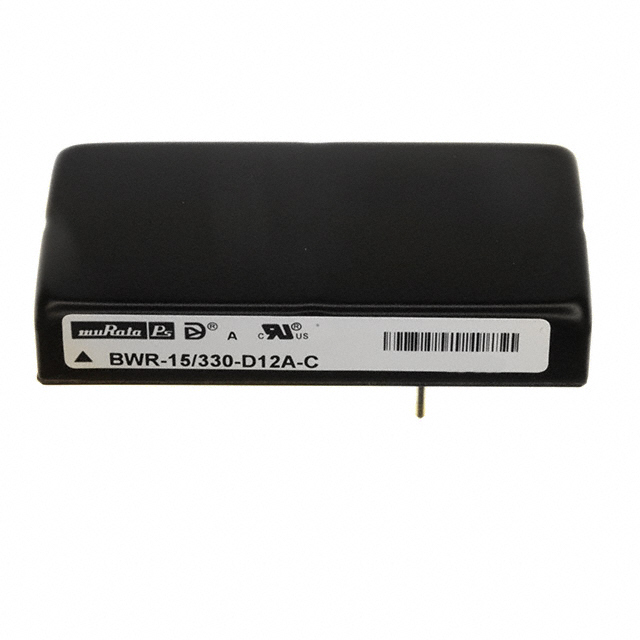

BWR-15/330-D12A-C

产品分类: DC-DC稳压器
产品描述: 2 15V 18V 9V CASE C-2 通孔安装 50.8mm*25.4mm*9.7mm
供应商型号:
供应商:
标准整包数: 0
MURATA MANUFACTURING DC-DC稳压器 BWR-15/330-D12A-C

BWR-15/330-D12A-C概述

    高可靠性7-10W双输出DC/DC转换器产品技术手册

    1. 产品简介


    产品概述
    Murata Power Solutions推出的A系列7-10W双输出DC/DC转换器以其低成本、小尺寸(标准2" x 1" x 0.375"封装)、高可靠性和出色的电气性能脱颖而出。这些高效的、坚固耐用的转换器结合了简化的电路拓扑、最新组件、经过验证的SMT-on-pcb组装工艺和高度可重复的自动化装配技术。其卓越的耐用性通过严格的内部资格认证计划得到验证,包括高强度加速寿命测试(HALT)。
    产品用途
    这些转换器非常适合电池供电系统或分布式电源架构。其宽输入电压范围(D5A型号:4.7-7.25V;D12A型号:9-18V;D48A型号:18-75V)覆盖了几乎所有标准应用所需的±5V、±12V或±15V输出。广泛应用于计算机、电信/数据通信、仪器仪表以及ATE(自动测试设备)领域。

    2. 技术参数


    | 参数类别 | 规格与特性 |

    | 输入电压范围 | D5A:4.7-7.25V(5V标称),D12A:9-18V(12V标称),D48A:18-75V(48V标称) |
    | 输出电压 | ±5V、±12V、±15V |
    | 输出电流 | 每个输出高达700mA(最大值) |
    | 效率 | 最大效率可达84% |
    | 隔离电压 | ≥1500Vdc |
    | 纹波与噪声(20MHz带宽) | ≤100μVpp(典型值) |
    | 线路与负载调节 | 线路调节率:±0.3%(最大值),负载调节率:±1.0%(最大值) |
    | 工作温度范围 | -40°C至+100°C(带温控) |
    | 尺寸 | 2" x 1" x 0.375"(51 x 25 x 9.5mm) |
    3. 产品特点与优势
    - 低功耗、低成本设计:结合高效性能与经济成本,成为替代高价且不可靠转换器的理想选择。
    - 高可靠性:通过HALT测试和严格的质保程序,确保长期稳定运行。
    - 行业标准针脚布局:便于与现有系统无缝集成。
    - 优异的电磁兼容性(EMC):完全符合FCC Part 15 Class B及CISPR 22 Class B标准。
    - 全面保护机制:包括输入过压关闭、反极性保护、输出限流和过压保护,同时具备输入(π型)和输出滤波以降低噪声干扰。
    4. 应用案例与使用建议
    典型应用案例
    - 计算机与服务器设备:提供稳定的电压源。
    - 医疗电子设备:确保系统可靠运行。
    - 工业控制设备:适应恶劣环境下的严苛要求。
    - 分布式电源架构:支持多种输入电压。
    使用建议
    - 为保证规范的线路和负载调节性能,每个输出至少需加载20%的最小负荷。
    - 在关键应用中,可通过添加电解电容(输入端)或低ESR钽电容/电解电容(输出端)进一步减少纹波和噪声。
    - 若需要更高的隔离电压等级,可联系Murata进行定制化处理。
    5. 兼容性与支持
    - 兼容性:支持主流PCB设计标准,可与多种主板及其他模块直接对接。
    - 技术支持:Murata提供详尽的技术文档、快速原型制作服务及专业应用工程支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出纹波过大 | 添加外部滤波电容,确保靠近转换器布置 |
    | 输入电压超出范围 | 使用合适的输入保护器件(如保险丝) |
    | 输出电压不稳定 | 检查负载分配是否均匀 |
    7. 总结与推荐
    产品评价
    Murata Power Solutions的A系列7-10W双输出DC/DC转换器凭借其高效能、高可靠性、灵活性及广泛的适用性,成为电子行业中极具吸引力的产品。其紧凑的设计和易于集成的特点使其特别适合大批量生产的设计需求。
    推荐理由
    此产品不仅满足各种复杂应用场景的需求,还提供了卓越的成本效益和行业领先的支持服务。因此,对于追求高性能与稳定性并希望简化设计流程的应用场景,强烈推荐使用这一系列产品。

    最终结论:推荐!

BWR-15/330-D12A-C参数

参数
最小输入电压 9V
最小输出电压 -
最大输出电压 15V
功能 -
拓扑 -
开关频率 -
输出类型 -
同步整流器 -
最大输入电压 18V
输出数量 2
长*宽*高 50.8mm*25.4mm*9.7mm
通用封装 CASE C-2
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
