首页  >  产品百科  >  NKA1205SC

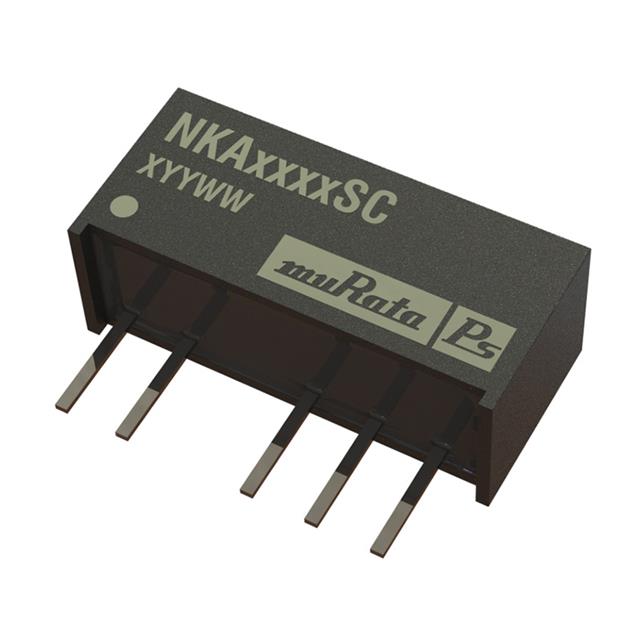

NKA1205SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NKA系列, 10.8 → 13.2 V 直流输入, ±5V 直流输出, 1W
供应商型号: 580-NKA1205SC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NKA1205SC

NKA1205SC概述

    NKA Series: Isolated Sub-Miniature 1W Dual Output DC-DC Converters

    1. 产品简介


    NKA系列是隔离式微型1W双输出直流-直流转换器,适用于工业温度范围。这些转换器被广泛用于板载分布式电源系统,为数字电路板提供双轨供电,并通过光隔离减少开关噪声。每个型号都具备紧凑的封装、高效能及高达3kVDC的隔离能力,满足各类高要求的应用需求。

    2. 技术参数


    - 输入电压范围:
    - 3.3V 输入:2.97V 到 3.63V
    - 5V 输入:4.5V 到 5.5V
    - 12V 输入:10.8V 到 13.2V
    - 输出电压:3.3V、5V、9V、12V 和 15V
    - 输出电流:最高达100mA
    - 效率:高达82%
    - 隔离电压:3000VDC
    - 负载调节:10% 至 额定负载时 6% 到 15%
    - 工作温度范围:-40°C 到 85°C
    - MTTF(平均故障前时间):高达160万小时
    - 绝对最大额定值:输入电压为7V(NKA05系列)

    3. 产品特点和优势


    - 高效率:最高可达82%,确保低能耗且高性能。
    - 强大的隔离能力:3kVDC隔离电压,适合多种安全应用。
    - 宽温性能:-40°C 到 85°C 的全功率范围运行。
    - 标准引脚布局:易于集成到现有的设计中。
    - 无电解或钽电容设计:提高可靠性并延长使用寿命。

    4. 应用案例和使用建议


    - 推荐使用场景:嵌入式系统、工业自动化、通信设备、医疗设备。
    - 使用建议:对于需要隔离的应用,NKA系列是一个理想选择。例如,在电源冗余设计中,可以考虑使用NKA0505SEC/NKA0505DEC替代NKA0505SC/NKA0505DC以获得更高的效率。
    - 优化方案:通过合理选择输出电感和电容值(如L=150μH, C=0.33μF),可将输出纹波降低至最大5mV p-p。

    5. 兼容性和支持


    - 兼容性:可与NMA和MEA1系列引脚兼容。
    - 支持:Murata Power Solutions提供详尽的技术支持和维护服务,确保长期可靠使用。

    6. 常见问题与解决方案


    - 问题:启动时输出电压过高。
    - 解决办法:确保最小负载为满载的10%以上。
    - 问题:温度过高。
    - 解决办法:检查散热设计是否符合要求,必要时增加外部散热措施。

    7. 总结和推荐


    NKA系列是高性能的隔离式直流-直流转换器,具有高效率、宽温操作范围和强大的隔离能力。这些特点使其成为工业应用的理想选择。根据其卓越的表现,我们强烈推荐此系列产品用于任何需要稳定且高效电源的场合。
    以上内容详细介绍了NKA系列隔离式微型1W双输出直流-直流转换器的产品特性、技术规格和应用指南,为工程师们提供了全面的技术参考。

NKA1205SC参数

参数
同步整流器 -
最大输出电压 5V
开关频率 -
功能 -
最小输入电压 10.8V
输出数量 2
最大输入电压 13.2V
拓扑 -
最小输出电压 -
输出类型 -
长*宽*高 16.5mm*5.8mm*7.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NKA1205SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NKA1205SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NKA1205SC NKA1205SC数据手册

NKA1205SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.74 ¥ 73.853
5+ $ 8.294 ¥ 70.0843
10+ $ 8.129 ¥ 68.6901
30+ $ 7.0848 ¥ 59.8666
60+ $ 6.8904 ¥ 58.2239
270+ $ 6.3 ¥ 53.235
510+ $ 5.9115 ¥ 49.9522
库存: 117
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.85
