PTGL20AS470H0D02BZ

产品分类: PTC可复位保险丝
产品描述: 47Ω 47Ω 6.5mm(宽度)*6.5mm(高度)
供应商型号: SYE-PTGL20AS470H0D02BZ
供应商: 海外现货
标准整包数: 1

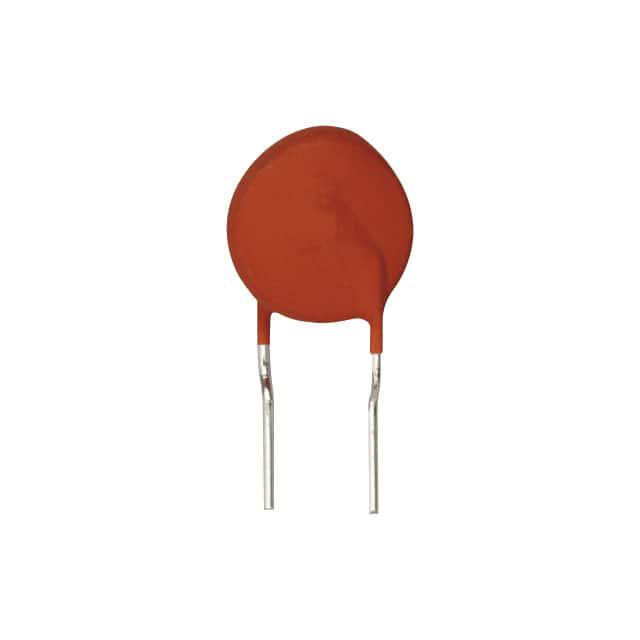

MURATA MANUFACTURING PTC可复位保险丝 PTGL20AS470H0D02BZ

PTGL20AS470H0D02BZ概述


    产品简介


    PTGL20AS470H0D02BZ 是一款由Murata制造公司生产的电子元器件,主要用于高功率开关电源(如LCD电视)、空调室外单元逆变器电源、逆变型荧光灯电源及其他类型的SW开关电源。它的基本功能是保护电路免受过电流情况的影响,并且具有自动复位功能。

    技术参数


    - 最大电压: 280V
    - 阻值 (25℃): 47Ω
    - 阻值容差 (25℃): ±25%
    - 最大浪涌电流(峰值): 27A
    - 最大充电能量: 181.7J (60℃测量条件)
    - 最大充电能量(2): 131.7J (85℃测量条件)
    - 工作温度范围: -20℃到85℃
    - 外形尺寸: 22mm x 6.5mm
    - 引脚间距: 10mm
    - 引脚直径: 0.8mm
    - 质量: 5.24g

    产品特点和优势


    PTGL20AS470H0D02BZ 具有多项显著特点和优势:
    1. 过电流保护:有效保护电路免受过电流情况的影响。
    2. 自动复位功能:一旦电路恢复正常,设备可以自动复位,无需人工干预。
    3. 空间节省:紧凑的设计使它适用于空间受限的应用。
    4. 多样化的阻值选择:可根据需求选择适合的电阻值。

    应用案例和使用建议


    应用案例
    1. LCD电视的高功率开关电源:PTGL20AS470H0D02BZ 为LCD电视提供可靠的电源管理。
    2. 空调室外单元逆变器电源:确保空调系统正常运行。
    3. 逆变型荧光灯电源:稳定荧光灯的工作状态。
    4. 其他类型的SW开关电源:广泛应用于多种高功率设备。
    使用建议
    1. 正确安装:确保引脚正确焊接,避免短路。
    2. 环境温度监测:由于最大充电能量与温度有关,应关注设备所处环境的温度变化,以保证性能稳定。
    3. 定期检查:对设备进行定期检查,确保过电流保护功能正常运作。

    兼容性和支持


    PTGL20AS470H0D02BZ 的封装形式为Bulk(Bag),最小订购数量为100个。由于产品信息可能会发生变化,请与销售代表或产品工程师联系以获取最新信息。同时,Murata官方网站提供了详细的产品规格和技术支持文档。

    常见问题与解决方案


    1. 问题:设备过热
    - 解决方案:检查设备所处环境的温度,确保其在规定的操作温度范围内。如果需要,增加散热措施。
    2. 问题:设备无法自动复位
    - 解决方案:确认过电流保护功能是否被触发,必要时重新启动设备。
    3. 问题:设备寿命较短
    - 解决方案:检查设备是否在极端环境下长时间运行,适当调整工作条件以延长使用寿命。

    总结和推荐


    PTGL20AS470H0D02BZ 以其独特的功能和优势,在高功率开关电源应用中表现出色。它不仅具备优秀的过电流保护和自动复位功能,还具有紧凑的设计和多样化的阻值选择,使其成为市场上极具竞争力的产品。强烈推荐在需要高可靠性电源管理的应用中使用此产品。
    请注意,产品规格可能随时间发生变化,因此建议在购买前从Murata官方网站下载最新的产品数据表,以获取最准确的技术信息。

PTGL20AS470H0D02BZ参数

参数
最小初始态电阻值 47Ω
最大跳断后电阻值 -
跳闸时间 -
最大电压 -
保持电流 -
跳闸电流 -
冷电阻 47Ω
最大额定电流 -
长*宽*高 6.5mm(宽度)*6.5mm(高度)
零件状态 在售
包装方式 散装

PTGL20AS470H0D02BZ厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

PTGL20AS470H0D02BZ数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING PTC可复位保险丝 MURATA MANUFACTURING PTGL20AS470H0D02BZ PTGL20AS470H0D02BZ数据手册

PTGL20AS470H0D02BZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
