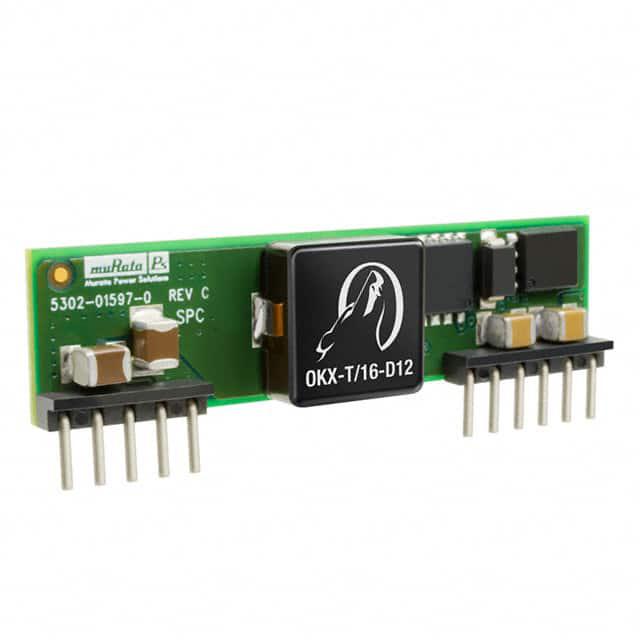

OKX-T/16-D12P-C

产品分类: 开关电源
产品描述: Murata DCDC转换器, OKX系列, 8.3 → 14 V 直流输入, 0.75 → 5.5V 直流输出, 80W
供应商型号: OKX-T/16-D12P-C
供应商: 期货订购
标准整包数: 1
MURATA MANUFACTURING 开关电源 OKX-T/16-D12P-C

OKX-T/16-D12P-C概述


    产品简介


    产品类型:
    OKX-T/10 和 OKX-T/16 系列是嵌入式应用中的小型非隔离式点负载(Point-of-Load,POL)直流转换模块。这些转换器符合分布式电源开放标准联盟(Distributed-power Open Standards Alliance, DOSA)行业标准规范。
    主要功能:
    该模块通过固定的频率同步降压转换器拓扑结构实现高效功率转换。具备可编程输出电压和开/关控制,部分型号还提供序列/跟踪输入功能以实现输出电压的受控上升和下降。
    应用领域:
    适用于CPU、数据通信系统、电信系统、可编程逻辑及混合电压系统的供电需求。

    技术参数


    基本技术规格:
    - 输入电压范围: 8.3 至 14V DC
    - 最大输出电流: 10A (OKX-T/10 模型) 或 16A (OKX-T/16 模型)
    - 最高效率: 94.5% (3.3V 输出时)
    - 保护功能: 过温保护、过流保护、欠压锁定(UVLO)、短路保护
    工作环境:
    - 操作温度范围: -40°C 至 +85°C(带降额)
    - 存储温度范围: -55°C 至 +125°C
    - 相对湿度: 非冷凝状态下的 85% RH/+85°C

    产品特点和优势


    独特功能:
    - 兼容性: 符合 DOSA 行业标准
    - 高效率: 最高达 94.5%
    - 高可靠性: 通过 UL/EN/IEC 60950-1 安全认证,符合 RoHS-6 标准
    - 灵活性: 支持可编程输出电压和序列/跟踪功能
    市场竞争力:
    该系列产品凭借高效率、宽输入电压范围和多种保护机制,具备较强的市场竞争力,适合广泛的应用场景。

    应用案例和使用建议


    应用案例:
    适用于数据中心、通信基站等高可靠性的电力供应系统,通过调节输出电压和利用序列/跟踪功能,实现多电源的有序启动。
    使用建议:
    1. 温度管理: 由于存在热降额特性,务必保证良好的散热条件,避免温度过高导致热保护。
    2. 外部电容配置: 外部电容器的配置可以进一步降低噪声,但需注意电容器的阻抗特性,以免影响稳定性。
    3. 输入滤波: 使用适当的输入滤波器以减少输入纹波电流和提高整体性能。

    兼容性和支持


    兼容性:
    这些模块遵循 DOSA 行业标准,与同类设备具有良好的兼容性。在实际应用中,需要考虑输入电源的低阻抗特性,以便模块正常运行。
    支持和服务:
    Murata Power Solutions 提供详尽的技术文档和支持服务,包括详细的安装指南和售后支持。对于特殊需求,建议联系当地销售代表获取更多帮助。

    常见问题与解决方案


    常见问题与解决方案:
    1. 启动延迟问题:
    - 解决方案: 检查外部电容值是否正确,确保启动阈值电压范围内。

    2. 温度保护问题:
    - 解决方案: 确保散热良好,适当增加散热面积或使用风扇辅助散热。
    3. 输出噪声问题:
    - 解决方案: 添加外部滤波器以减少输出噪声,选择合适的电容值以避免不稳定性。

    总结和推荐


    综合评估:
    OKX-T/10 和 OKX-T/16 系列具备高效的功率转换能力、广泛的输入电压范围和多重保护机制,使其成为高可靠性电力系统中理想的电源解决方案。尽管价格可能略高于市场平均水平,但其出色的性能和可靠性使得其在市场上具有显著的竞争优势。
    推荐结论:
    强烈推荐在高要求的应用环境中使用 OKX-T/10 和 OKX-T/16 系列。无论是数据中心还是通信基础设施,这些模块都能提供稳定可靠的电力供应。

OKX-T/16-D12P-C参数

参数
输出功率 80W
负载调节 -
最大输入电压 14V
电压-输出3 -
最小输入电压 8.3V
电压-输出1 750mV~5.5V
电压-输出4 -
电流-输出2 -
电压-输出2 -
输出数量 1
电流-输出1 -
长*宽*高 50.8mm*9.4mm*12.7mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘,管装

OKX-T/16-D12P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKX-T/16-D12P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING OKX-T/16-D12P-C OKX-T/16-D12P-C数据手册

OKX-T/16-D12P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
