首页  >  产品百科  >  IRV300-24W80HR-C

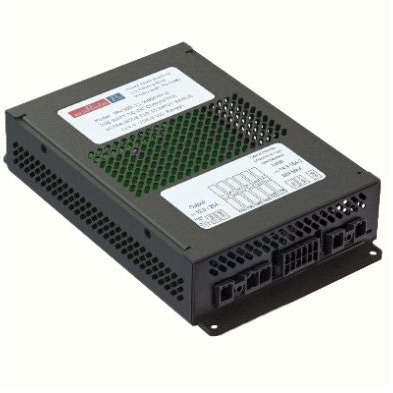

IRV300-24W80HR-C

产品分类: 开关电源
产品描述: Murata 隔离式DC/DC转换器 , IRV300系列, 16.8. →160 V 直流输入, 24V 直流输出, 300W
供应商型号: 580-IRV300-24W80HR-C
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 开关电源 IRV300-24W80HR-C

IRV300-24W80HR-C概述


    产品简介


    IRV300系列 是一款额定功率为300瓦特的超宽输入范围(10:1)隔离开关电源转换器,专为工业和铁路应用设计。这款转换器采用坚固的外壳封装,支持多种输出电压(12伏特、24伏特、54伏特),能够在宽广的输入电压范围内提供稳定的输出电压。
    主要功能
    - 高效率(最高可达92%)
    - 紧凑封装(7.3" x 4.6" x 1.6",即185mm x 116mm x 40mm)
    - 宽泛的工作温度范围(-40°C 至 +70°C)
    - 支持高达160伏特的输入电压范围(16.8伏特至160伏特)
    应用领域
    - 工业自动化设备
    - 铁路系统
    - 通信设备
    - 其他需要高可靠性和高效率电源供应的设备

    技术参数


    以下是根据技术手册中的详细信息整理的技术参数列表:
    | 输出电压 (Vdc) | 输出电流 (A) | 输入电压范围 (Vdc) | 最大输出功率 (W) | 效率 |

    | 12 | 25.0 | 16.8 至 160 | 300 | 88.5% - 92% |
    | 24 | 12.5 | 16.8 至 160 | 300 | 86.0% - 92% |
    | 54 | 5.5 | 16.8 至 160 | 300 | 86.0% - 90% |
    其他关键参数如下:
    - 适应性宽输入电压:16.8V 至 160V
    - 超过100ms 的瞬态电压范围:14.4V 至 168V
    - 内置自保护功能:包括过电压保护、短路保护、过温保护等
    - 隔离电压:输入到输出4250Vdc
    - 绝缘电阻:测量值为100MΩ
    - 环境温度:连续工作-40°C至+70°C(短时可达85°C)

    产品特点和优势


    IRV300系列的优势在于其适应性宽输入电压范围、高效率及坚固耐用的外壳设计。这些特点使其特别适用于严苛环境下的工业和铁路应用。此外,产品的自保护功能确保了其在复杂应用场景中的可靠性,减少了故障风险,提高了系统的整体稳定性。

    应用案例和使用建议


    应用案例
    - 铁路系统:IRV300系列符合EN50155标准,适用于铁路车辆供电,确保系统在复杂电磁环境下稳定运行。
    - 工业自动化:由于其宽泛的输入电压范围,适用于不同类型的工业电源,特别是在供电不稳定环境中。

    使用建议
    - 选择合适的输出电压:根据具体负载需求选择合适的输出电压。例如,在需要驱动高感性或容性负载时,选择合适的输出电压配置。
    - 保护电路设计:在实际应用中,应考虑加入适当的保护电路,如熔断器或保险丝,以避免输入电压波动引起的损坏。
    - 散热管理:确保良好的空气流通,特别是在高温环境下使用时,避免因过热导致的性能下降或损坏。

    兼容性和支持


    - 兼容性:IRV300系列具有多种输出电压选项和可选功能(如“Hold-Up”能力、“ORing FET”),这使得它在多个行业应用中具备广泛的兼容性。
    - 支持:制造商Murata提供详尽的技术文档和支持服务,包括软件工具、参考设计等资源,帮助客户更快地进行产品开发和测试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电压输出不稳定 | 检查输入电压是否超出额定范围,确认负载是否正常。 |
    | 启动时间较长 | 检查输入电路是否有过载现象,检查外部电源是否稳定。 |
    | 温度过高 | 确保良好的通风条件,必要时增加散热片或风扇。 |
    | 短路保护不响应 | 检查保护电路是否正确连接,检查是否达到过载保护阈值。 |

    总结和推荐


    综合评估:
    - 优点:IRV300系列具备高效、宽输入范围、高可靠性和宽温度范围等优点,非常适合作为高要求应用中的电源解决方案。
    - 缺点:在极端条件下可能需要额外的冷却措施来保持性能。
    推荐:
    综上所述,IRV300系列是一款非常适合工业和铁路应用的高性能电源转换器。它在高可靠性、宽输入范围和紧凑设计方面表现优异,是您项目的理想选择。

IRV300-24W80HR-C参数

参数
最大输入电压 160V
电流-输出1 -
电压-输出1 24V
电流-输出2 -
电压-输出3 -
输出功率 300W
电压-输出2 -
电压-输出4 -
负载调节 0.5%
最小输入电压 16.8V
输出数量 1
长*宽*高 184.7mm*116.1mm*39.6mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

IRV300-24W80HR-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

IRV300-24W80HR-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING IRV300-24W80HR-C IRV300-24W80HR-C数据手册

IRV300-24W80HR-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 416.8044 ¥ 3521.9972
4+ $ 396.0705 ¥ 3346.7957
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3521.99
