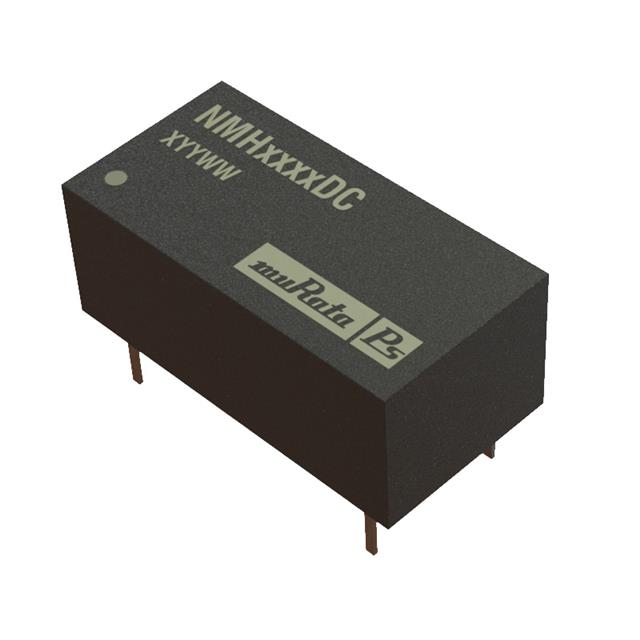

NMH0512DC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMH系列, 4.5 → 5.5 V 直流输入, ±12V 直流输出, 2W
供应商型号: NMH0512DC
供应商: 国内现货
标准整包数: 25
MURATA MANUFACTURING DC-DC稳压器 NMH0512DC

NMH0512DC概述

    NMH Series Isolated 2W Dual Output DC/DC Converters

    1. 产品简介


    NMH系列是MURATA公司生产的工业温度范围内的DC/DC转换器,设计用于为单轨板提供双路电源供应,同时具备电气隔离功能以减少电路噪声。这些转换器适合于点对用功率系统,可以广泛应用在通信设备、医疗仪器、工业自动化等领域。它们具有高效率(最高可达86%)、宽温范围性能(–40°C至85°C)等特点。

    2. 技术参数


    - 输入电压范围:5V, 12V, 24V 和 48V
    - 输出电压:5V, 9V, 12V 和 15V
    - 输出电流:高达200mA
    - 隔离电容:最高可达104pF
    - 最大输入电压:分别为5V, 12V, 24V, 和 48V 的情况下,最大值分别为7V, 15V, 28V, 和 54V
    - 效率:高达86%
    - 工作温度范围:-40°C 至 85°C
    - 封装样式:DIP (Dual Inline Package) 和 SIP (Single Inline Package)

    3. 产品特点和优势


    - 高效率:最高可达86%,适合节能应用。
    - 宽温度范围:可在极端环境下保持稳定性能。
    - 双输出能力:同一输入源可产生两组不同的输出电压。
    - 行业标准引脚配置:易于集成到现有系统中。
    - 内部SMD构造:无需外部组件即可正常运行。
    - 长寿命:MTTF可达150万小时,提高可靠性。
    - 免电解和钽电容:简化设计并减少故障点。

    4. 应用案例和使用建议


    NMH系列转换器被广泛应用于多种场合,例如通信设备、医疗设备和工业自动化。为了更好地利用这些设备,建议如下:
    - 负载控制:确保最小负载不低于满载的10%。
    - 启动时间管理:由于起动时间可能较长,在设计系统时应考虑这一点。
    - 电容选择:推荐使用低ESR的陶瓷电容,以减少输出纹波。

    5. 兼容性和支持


    NMH系列转换器采用标准引脚配置,方便与其他电子元器件和设备兼容。MURATA公司提供全面的技术支持和维护服务,确保客户能够获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:过高的输出电压
    - 解决方案:增加负载至10%以上。
    - 问题2:无法正常启动
    - 解决方案:检查输入电压是否在规定范围内,确保足够的负载。
    - 问题3:纹波过大
    - 解决方案:更换低ESR的陶瓷电容。

    7. 总结和推荐


    总体来看,NMH系列2W隔离双输出DC/DC转换器以其高效、可靠的特点在多个行业中得到广泛应用。无论是通信设备还是医疗仪器,都能通过使用该系列产品实现稳定高效的电源管理。鉴于其出色的性能和广泛的应用范围,强烈推荐该系列产品用于需要高性能电源解决方案的场合。

NMH0512DC参数

参数
输出类型 -
拓扑 -
最大输出电压 12V
输出数量 2
最大输入电压 5.5V
开关频率 -
同步整流器 -
最小输入电压 4.5V
最小输出电压 -
功能 -
长*宽*高 19.6mm*9.9mm*7.6mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMH0512DC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMH0512DC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMH0512DC NMH0512DC数据手册

NMH0512DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
