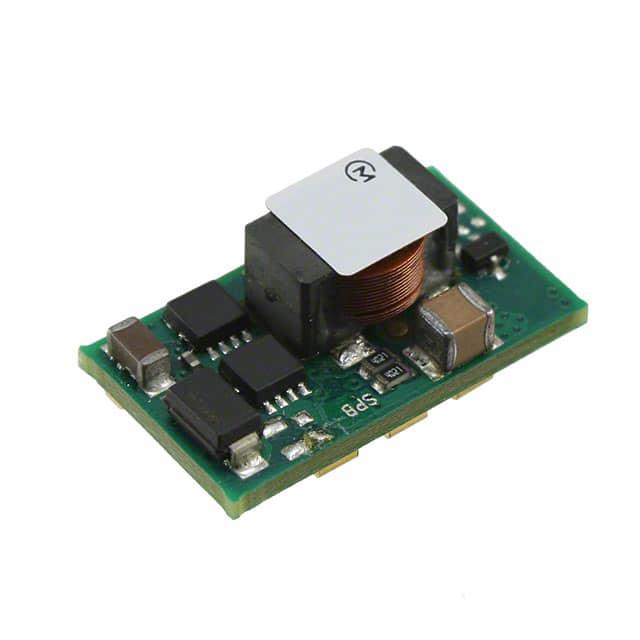

OKI-T/36W-W40P-C

产品分类: DC-DC稳压器
产品描述: Murata 非隔离直流-直流转换器, 19 → 40 V 直流输入, 15.5V 直流输出, 36W
供应商型号: 2307948
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 OKI-T/36W-W40P-C

OKI-T/36W-W40P-C概述


    产品简介


    OKI-T/36W-W40 非隔离式点负载 (PoL) DC/DC 转换器
    OKI-T/36W-W40 是一款非隔离式点负载 (PoL) 直流到直流电源转换器,专为嵌入式应用设计。该模块符合分布式电源开放标准联盟 (DOSA) 的行业标准规范,适用于广泛的工业应用。这些转换器具有宽泛的输入电压范围(19 至 40 VDC),输出功率高达 36 瓦特(在 Vout = 12Vdc 时)。它们基于固定的频率同步降压转换器拓扑结构,集成了多种保护功能,如过电流保护和过温保护,确保在各种条件下的稳定运行。

    技术参数


    - 输入电压范围: 19 - 40 VDC
    - 输出功率: 36 瓦特(在 Vout = 12Vdc 时)
    - 输出电压范围: 5.021 - 15.5 VDC
    - 最大输出电流: 3 安培
    - 启动电压: 18.4 V
    - 过电压关断: 无
    - 过电流关断: 4.5 安培
    - 短路保护: 无限制电流
    - 软启动时间: 8 毫秒
    - 工作温度范围: -40 至 +85°C
    - 储存温度范围: -55 至 +125°C
    - 相对湿度: 85% / +85°C,无冷凝
    - 重量: 0.072 盎司 (2.04 克)
    - 开关频率: 300 KHz

    产品特点和优势


    - 非隔离式 PoL DC/DC 模块: 适合嵌入式应用。
    - 宽输入电压范围: 适应多种供电源。
    - 高效率: 最高效率可达 95%,适合对能效要求高的应用。
    - 出色的热降额性能: 在高温环境下仍能稳定工作。
    - 多级保护功能: 包括过电流保护、过温保护、短路保护。
    - 行业标准封装: 符合 DOSA 行业标准。
    - RoHS-6 合规: 符合环保要求。
    - 远程控制: 支持正极或负极逻辑远程控制。
    - 兼容性: 易于与其他电子元件集成。

    应用案例和使用建议


    应用案例
    OKI-T/36W-W40 可广泛应用于工业自动化、电信设备、数据中心等需要高效稳定电源供应的场合。例如,在一个数据中心的应用中,OKI-T/36W-W40 用于服务器电源系统,能够提供稳定的直流输出,同时具备多重保护功能,确保系统的可靠性和安全性。
    使用建议
    1. 选择合适的输入电容: 建议安装 1μF 陶瓷电容和 10μF 电解质电容并联,以提高动态稳定性。
    2. 外部保险丝: 强烈建议安装快熔型保险丝,以防止输入电压反向和持续的输入电压突变。
    3. 外部保护电路: 考虑增加外部滤波器以进一步降低输出噪声。

    兼容性和支持


    - 兼容性: OKI-T/36W-W40 模块与多数 DOSA 行业标准兼容,易于与其他电子元件集成。
    - 支持服务: Murata Power Solutions 提供详尽的技术支持和维护信息,包括详细的安装指南和常见问题解答。

    常见问题与解决方案


    - 问题 1: 输入电压低于启动阈值时,转换器无法正常启动。
    - 解决方案: 确保输入电压始终高于启动阈值电压。
    - 问题 2: 输出电压波动大。
    - 解决方案: 检查并调整外部电容的容量和 ESR(等效串联电阻)。
    - 问题 3: 过电流保护触发频繁。
    - 解决方案: 检查负载是否异常,并适当调整负载电流。

    总结和推荐


    综合评估:OKI-T/36W-W40 是一款高性能、高可靠性的非隔离式 PoL DC/DC 转换器,适合嵌入式系统应用。它具有宽泛的输入电压范围、高效率和多级保护功能,非常适合对电源稳定性有较高要求的应用场景。强烈推荐在工业自动化、电信设备、数据中心等领域使用此产品。
    如果您正在寻找一款能够满足高可靠性需求且易于集成的电源解决方案,OKI-T/36W-W40 将是一个理想的选择。通过Murata Power Solutions提供的详细技术支持和服务,您可以轻松地实现产品的最佳性能和可靠性。

OKI-T/36W-W40P-C参数

参数
最小输出电压 5.021V
同步整流器 -
拓扑 -
最大输入电压 40V
功能 -
最小输入电压 19V
输出数量 1
开关频率 -
最大输出电压 5.021V~15.5V
输出类型 -
长*宽*高 20.8mm*11.9mm*8.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKI-T/36W-W40P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKI-T/36W-W40P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKI-T/36W-W40P-C OKI-T/36W-W40P-C数据手册

OKI-T/36W-W40P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
