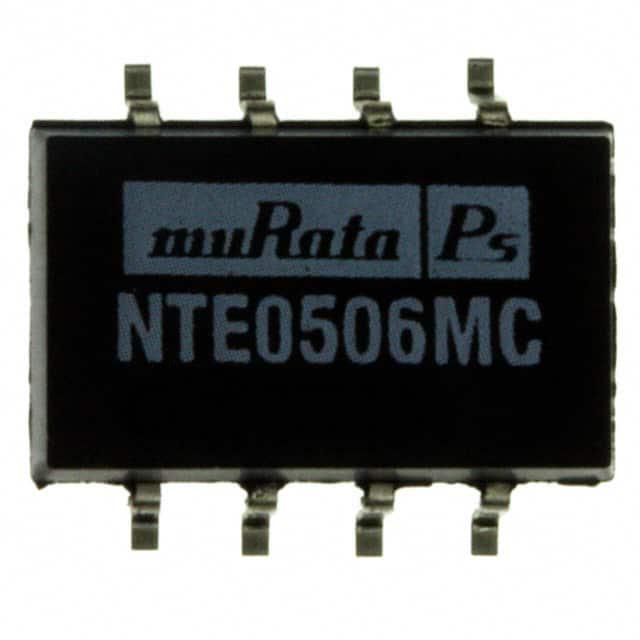

NTE0506MC

产品分类: DC-DC稳压器
产品描述: 110KHz Fixed 1 6V 5.5V 4.5V SMD 贴片安装 12.7mm*7.6mm*6.6mm
供应商型号: 580-NTE0506MC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NTE0506MC

NTE0506MC概述


    产品简介


    NTE系列微型表面贴装DC/DC转换器是一款专为高体积生产而设计的产品。它们采用引线框架技术和模制工艺,将IC式封装的优点带入混合电路设计中。这些转换器适用于多种应用场景,如工业控制、通信系统及医疗设备等,具有宽输入电压范围(3.3V, 5V 和 12V)和输出电压范围(3.3V, 5V, 9V, 12V 和 15V),并且在满负载情况下能在-40°C到85°C的温度范围内保持高性能。

    技术参数


    | 订单代码 | 输入电压(V) | 输出电压(V) | 输出电流(mA) | 输入电流(mA) | 效率(%) | 隔离电容(pF) | MTTF(kHrs) |

    | NTE0303MC | 3.3 | 3.3 | 303 | 410 | 73 | 5348 | 5348 |
    | NTE0305MC | 3.3 | 5 | 200 | 390 | 78 | 3847 | 3847 |
    | NTE0309MC | 3.3 | 9 | 111 | 400 | 77 | 3134 | 3134 |
    | NTE0312MC | 3.3 | 12 | 83 | 400 | 77 | 28 | 3473 |
    | NTE0315MC | 3.3 | 15 | 66 | 400 | 77 | 29 | 2473 |

    产品特点和优势


    - 环保合规:RoHS符合标准。
    - 高效能:效率高达78%。
    - 紧凑设计:功率密度为1.8W/cm³。
    - 高可靠性:MTTF高达6.8百万小时。
    - 隔离性能:提供1kVDC的电气隔离。
    - 内部SMD结构:无需散热器,适合紧凑空间安装。
    - 多层陶瓷电容器:提高长期稳定性和可靠性。

    应用案例和使用建议


    - 工业控制:适用于需要高可靠性和稳定性的工作环境,例如自动化生产线。
    - 通信系统:适用于基站、路由器等通信设备,提供稳定的电源供应。
    - 医疗设备:在医疗设备中作为电源模块,确保在复杂环境下的稳定运行。
    使用建议:
    - 在满负载条件下,建议使用10%的最小负载以避免输出电压异常升高。
    - 为减少输出纹波,可以选择合适的电感值和电容值进行优化配置。
    - 确保负载电流不小于额定电流的10%,以维持输出电压的稳定性。

    兼容性和支持


    - 兼容性:与多种引脚连接方式兼容,便于集成。
    - 支持:提供详细的技术文档、应用指南以及在线技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:启动时间过长。
    - 解决方案:增加输入电容容量至最大10μF,同时保证输出电容不超过10μF。
    - 问题2:输出电压波动较大。
    - 解决方案:检查负载电流是否达到额定值的10%,并确保负载电阻稳定。
    - 问题3:输入电压过高导致输出电压不稳定。
    - 解决方案:确保输入电压在额定范围内(3.3V, 5V, 12V),并遵循安全隔离要求。

    总结和推荐


    NTE系列转换器具备高效、紧凑、可靠的特性,适用于各种严苛的应用环境。通过严格的生产和测试过程,确保产品的质量和性能。考虑到其广泛的适用性和高性价比,强烈推荐在需要稳定电源输出的应用中使用NTE系列DC/DC转换器。

NTE0506MC参数

参数
拓扑 -
最小输出电压 -
输出数量 1
最大输入电压 5.5V
功能 -
最大输出电压 6V
最小输入电压 4.5V
开关频率 110KHz
输出类型 Fixed
同步整流器 -
长*宽*高 12.7mm*7.6mm*6.6mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

NTE0506MC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NTE0506MC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NTE0506MC NTE0506MC数据手册

NTE0506MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
