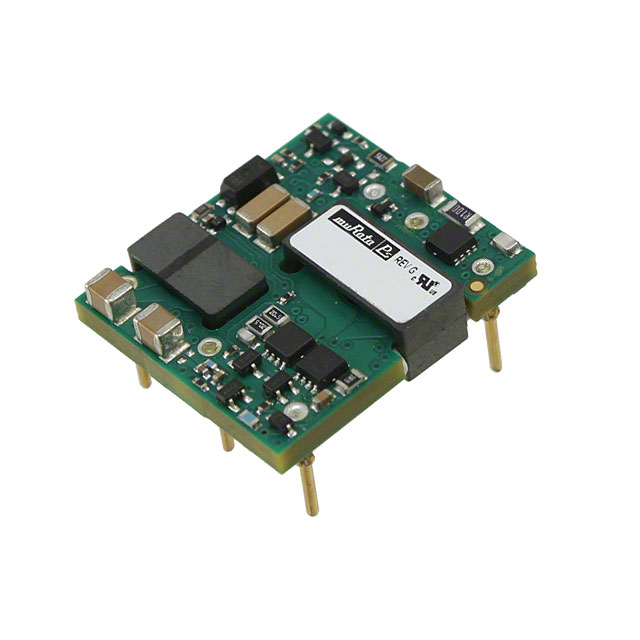

UEI15-150-Q12P-C

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, UEI15系列, 9 → 36 V 直流输入, 15V 直流输出, 16.5W
供应商型号: 580-UEI15-150-Q12P-C
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 UEI15-150-Q12P-C

UEI15-150-Q12P-C概述

    UEI15 系列宽输入范围15瓦特隔离式DC-DC转换器

    产品简介


    UEI15系列是一款集成型的DC-DC转换器,具备15瓦特及以上输出功率,专为印刷电路板安装设计。其独特的高效率同步整流前馈拓扑结构,使得该系列转换器适用于多种高电流应用场景,如小仪器、面积受限的微控制器、基于计算机的系统、数据通信设备、远程传感器系统、车辆及便携式电子产品。

    技术参数


    | 规格 | UEI15-033-Q12 | UEI15-033-Q48 | UEI15-050-Q12 | UEI15-050-Q48 |

    | 输出电压(V) | 3.3 | 3.3 | 5 | 5 |
    | 输出电流(A) | 4.5 | 5 | 3 | 3 |
    | 输出功率(W) | 14.85 | 16.5 | 15 | 15 |
    | 输入电压范围(V)| 9-36 | 18-75 | 9-36 | 18-75 |
    | 效率(典型) | 86.5% | 85.5% | 86.3% | 84.3% |
    工作环境
    - 工作温度范围:-40°C至85°C
    - 储存温度范围:-55°C至125°C
    - 隔离等级:高达2250 VDC(基本绝缘)

    产品特点和优势


    - 紧凑封装:UEI系列采用行业标准的0.96"x 1.1"x 0.33"开框封装,非常适合高电流应用。
    - 高效率:采用同步整流前馈拓扑结构,提供高效的电源输出,且内部无需外部组件即可稳定运行。
    - 广泛的应用:适用于各种设备,包括小仪器、微控制器、计算机系统等。
    - 安全性:符合UL 62368-1, CAN/CSA C22.2 No. 62368-1-14, IEC 62368-1:2014安全认证。

    应用案例和使用建议


    UEI15系列非常适合用于电池供电和电信设备,具有宽输入电压范围和高效率的特点。例如,在远程传感器系统中,由于其高效率和低噪声特性,UEI15系列可以确保与CPU、ASIC、可编程逻辑和FPGA的兼容性。
    使用建议:
    - 确保正确的电源管理和散热措施以维持高效运行。
    - 使用适当的外部滤波器减少输出噪声。

    兼容性和支持


    - 兼容性:UEI15系列的标准化引脚布局使其能够与更大型的1"x 2"转换器兼容。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括ROHS标准认证。

    常见问题与解决方案


    1. 输入电压过低:检查电源电压是否在规定范围内,必要时更换合适的输入电压。
    2. 输出电压不稳定:调整外部电容器以达到最佳性能,遵循技术手册中的建议。
    3. 散热不足:提高空气流通以改善散热效果,特别是在高温环境下。

    总结和推荐


    UEI15系列15瓦特DC-DC转换器以其紧凑的设计、高效率和广泛的适用性,在众多应用场景中表现出色。它的可靠性和兼容性使其成为市场上极具竞争力的产品。如果您需要一款高性能、多功能且易于集成的电源转换解决方案,UEI15系列无疑是您的首选。
    推荐使用
    鉴于其卓越的性能和可靠性,强烈推荐UEI15系列用于高要求的应用环境中。

UEI15-150-Q12P-C参数

参数
最大输出电压 15V
功能 -
拓扑 -
最小输出电压 -
输出类型 -
输出数量 1
开关频率 -
同步整流器 -
最大输入电压 36V
最小输入电压 9V
长*宽*高 27.9mm*24.4mm*8.1mm
通用封装 CASE C-75
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UEI15-150-Q12P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UEI15-150-Q12P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UEI15-150-Q12P-C UEI15-150-Q12P-C数据手册

UEI15-150-Q12P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.589 ¥ 334.527
5+ $ 38.3292 ¥ 323.8817
10+ $ 37.7784 ¥ 319.2275
25+ $ 37.152 ¥ 313.9344
50+ $ 35.238 ¥ 297.7611
90+ $ 30.2085 ¥ 255.2618
库存: 160
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 334.52
