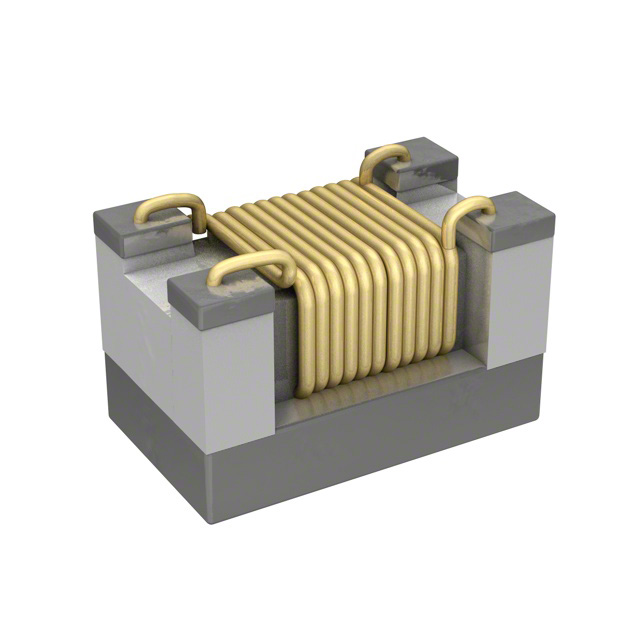

DXW21HN5011BL

产品分类: 巴伦(balun)
产品描述: 50Ω 100MHz 1GHz 1dB 50Ω 0805 贴片安装
供应商型号: 81-DXW21HN5011BL
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 巴伦(balun) DXW21HN5011BL

DXW21HN5011BL概述


    产品简介


    产品名称:Murata Micro Chip Transformer DXW21HN5011□□
    Murata MFG.CO., LTD 的 DXW21HN5011□□ 是一款微型芯片变压器,适用于无线应用。该变压器主要用于平衡对称信号的传输和转换,在高频通信系统中具有广泛的应用。它的设计特点是高效、稳定且体积小巧,特别适合于需要高可靠性的无线通信设备中。

    技术参数


    - 频率范围: 100 MHz - 1000 MHz
    - 端口阻抗: 50Ω/50Ω
    - 插入损耗(最小值): 1.0 dB
    - 共模抑制比(最小值): 10 dB
    - 直流电阻(最大值): 0.35 Ω
    - 额定电压(直流): 20 V
    - 耐受电压(直流): 50 V
    - 绝缘电阻(最小值): 10 MΩ
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C

    产品特点和优势


    这款变压器具备高频率响应和优秀的共模抑制能力,能够在严苛的环境中保持稳定的性能。其紧凑的设计使其适用于空间受限的应用场景,同时具有出色的电气特性和可靠性。该产品在无线通信、医疗设备和其他高性能电子系统中表现出色。

    应用案例和使用建议


    应用案例:
    - 无线通信设备: 这些设备需要高频信号的传输和转换,DXW21HN5011□□ 在此方面表现优异,确保信号的准确传输。
    - 医疗设备: 在医疗监控设备中,变压器必须具备高度的稳定性以确保可靠的信号传输,该产品满足这些需求。
    使用建议:
    - 确保焊接时使用合适的助焊剂和焊锡材料(例如 Sn-3.0Ag-0.5Cu 焊锡),并遵循标准焊接条件。
    - 避免过度的机械应力,特别是在 PCB 设计和布局阶段。

    兼容性和支持


    - 兼容性: 该变压器可以与其他标准电子元器件配合使用,适用于各种 PCB 封装和组装工艺。
    - 支持: Murata 提供详细的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题: 产品在焊接过程中出现故障。
    - 解决方案: 使用正确的焊接条件(例如,预热 150°C,1 分钟;峰值温度 245°C,10 秒)。检查助焊剂是否符合要求。
    - 问题: 绝缘电阻下降。
    - 解决方案: 检查焊接后的清洁过程是否彻底,避免残留助焊剂和清洁剂。

    总结和推荐


    综合评估:
    Murata 的 DXW21HN5011□□ 微型芯片变压器凭借其高频率响应、卓越的共模抑制能力和稳定的电气性能,是一款在无线通信和医疗设备等领域中极具竞争力的产品。其高可靠性和适用性使其成为理想的选择。
    推荐:
    强烈推荐使用该产品,特别是对于那些需要高频信号处理和精确控制的应用场景。由于其卓越的设计和性能,它可以显著提升整个系统的可靠性和效率。

DXW21HN5011BL参数

参数
平衡端口阻抗 50Ω
最大插入损耗 1dB
回波损耗 -
最小工作频率 100MHz
相位差 -
最大工作频率 1GHz
振幅差 -
不平衡端口阻抗 50Ω
共模抑制比CMRR -
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
