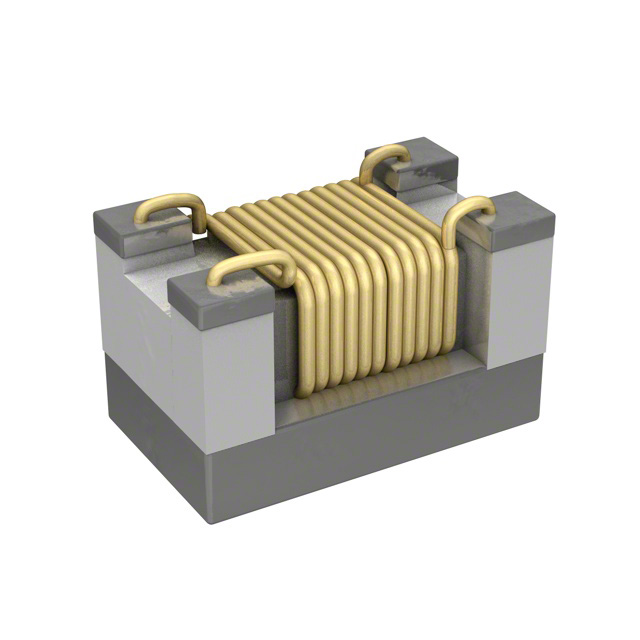

DXW21BN7511TL

产品分类: 巴伦(balun)
产品描述: Murata Power Solutions 对称转换器 表面贴装
供应商型号: AV-A-MURDXW21BN7511TL
供应商: Avnet
标准整包数: 2000
MURATA MANUFACTURING 巴伦(balun) DXW21BN7511TL

DXW21BN7511TL概述

    DXW21B系列微芯片变压器(平衡/不平衡转换器)技术手册

    产品简介


    本手册介绍了Murata Manufacturing Co., Ltd.生产的DXW21B系列微芯片变压器,具体为0805尺寸的线圈型微芯片变压器。该系列变压器主要用于通用电子设备中,作为平衡/不平衡转换器(Balun),广泛应用于通信、广播、医疗设备及测试仪器等领域。该系列产品采用无极性设计,结构紧凑,具有较高的插入损耗特性和共模抑制比(CMRR)特性。

    技术参数


    | 参数 | DXW21BN7511Sp | DXW21BN7511Tp |
    |
    | 频率范围 | 1至1.5 GHz | 50至870 MHz |
    | 端口阻抗 | 75欧姆 - 75欧姆 | 75欧姆 - 75欧姆 |
    | 插入损耗 | 最大1.4 dB (Sp), 1.0 dB (Tp) | 最大1.0 dB (Sp), 1.0 dB (Tp) |
    | 共模抑制比 | 最小20 dB | 最小20 dB |
    | 额定功率 | 27 dBm | 27 dBm |
    | 工作温度范围 | -40°C至+85°C | -40°C至+85°C |

    产品特点和优势


    - 高集成度:DXW21B系列微芯片变压器采用紧凑的0805封装,体积小巧,适合高密度集成。
    - 宽频带性能:频率范围广,从1 MHz到1.5 GHz,适用于多种高频应用。
    - 高可靠性:插入损耗低,共模抑制比高,适用于高速信号传输和滤波。
    - 无极性设计:简化安装过程,提高生产效率。
    - 高耐温性能:-40°C至+85°C的工作温度范围,适应多种恶劣环境条件。

    应用案例和使用建议


    该系列微芯片变压器广泛应用于通信系统、射频前端、医疗设备和仪器仪表中。例如,在无线通信基站中,可作为信号均衡器,提升信号传输质量;在医疗成像设备中,可以提供高精度信号处理。
    使用建议:
    1. 在高频应用中,确保使用合适的焊锡工艺,避免焊接质量问题。
    2. 仔细考虑电路布局,减少外部干扰对信号传输的影响。
    3. 使用过程中要避免超过额定电流和电压,以防止过热和绝缘失效。

    兼容性和支持


    该产品仅适用于回流焊接工艺。包装形式多样,可根据需要选择不同的包装代码(L、K、B),分别对应卷装带和散装包装。具体信息如下:
    - 包装代码L:180mm卷装带,最小起订量2000个。
    - 包装代码K:330mm卷装带,最小起订量10000个。
    - 包装代码B:散装袋装,最小起订量500个。
    Murata公司提供技术支持和服务,客户可通过官方网站获取更多详细信息和支持。

    常见问题与解决方案


    1. Q:插入损耗为何如此之高?
    - A:检查连接线长度和信号频率是否符合规范要求。必要时更换更短的连线或调整连接方式。
    2. Q:共模抑制比为何较低?
    - A:可能是布线不当引起的干扰。优化布线,减少干扰源,确保接地良好。
    3. Q:焊接后性能不稳定?
    - A:请确认焊料温度高于焊盘熔点,选择合适的焊料和焊接工艺。

    总结和推荐


    DXW21B系列微芯片变压器以其高集成度、宽频带性能、高可靠性和无极性设计在市场上具备显著的竞争优势。无论是在通信、医疗还是仪器仪表领域,均表现出色。因此,强烈推荐使用该系列产品以满足各类高精度信号处理的需求。

DXW21BN7511TL参数

参数
最大插入损耗 1dB
相位差 -
平衡端口阻抗 75Ω
不平衡端口阻抗 75Ω
回波损耗 -
最大工作频率 870MHz
振幅差 -
最小工作频率 50MHz
共模抑制比CMRR 20dB
长*宽*高 2mm(长度)*1.2mm(宽度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DXW21BN7511TL厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DXW21BN7511TL数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 巴伦(balun) MURATA MANUFACTURING DXW21BN7511TL DXW21BN7511TL数据手册

DXW21BN7511TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1884 ¥ 1.7511
6000+ $ 0.1868 ¥ 1.7359
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3502.2
直接购买
加入购物车
