LBWB1ZZYDZ-740

产品分类: 无线收发芯片
产品描述: 17dBm WiFi 110mA 802.11b/g/n CCK,DSSS 2.4GHz,2.48GHz 4.8V 2.48GHz 11Mbps JTAG,UART 365mA 87dBm 2.3V 贴片安装 33mm*18mm*2.5mm
供应商型号: SYE-LBWB1ZZYDZ-740
供应商: 海外现货
标准整包数: 1

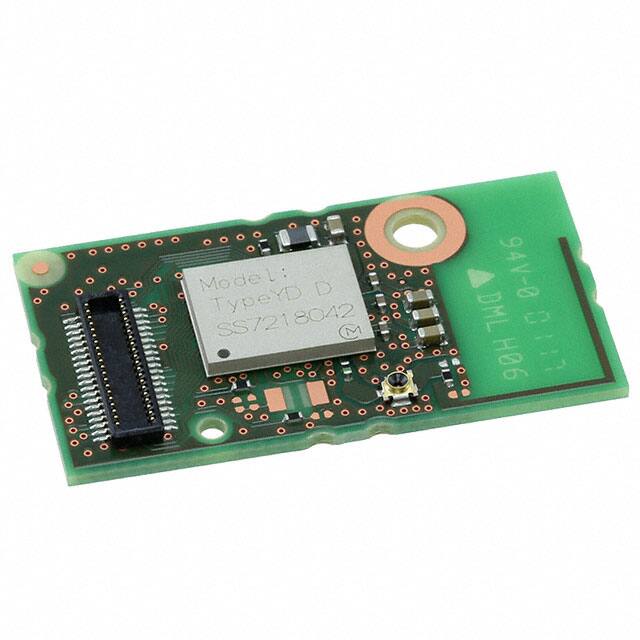

MURATA MANUFACTURING 无线收发芯片 LBWB1ZZYDZ-740

LBWB1ZZYDZ-740概述

    Murata WLAN 模块技术手册分析报告

    产品简介


    Murata 推出的 W-LAN 模块(型号:LBWB1ZZYDZ-740) 是一款结合了 Cypress 的 WLAN 芯片组和 STMicro 的 STM32F205 微控制器的智能模块。该模块集成了 IEEE 802.11b/g/n 标准的无线局域网(W-LAN)协议栈以及嵌入式系统控制能力,适用于物联网(IoT)、智能家居、工业自动化等领域。模块通过标准的 UART 接口与外部设备通信,并支持多种工作模式,具有高度集成化和易用性。

    技术参数


    以下是模块的关键技术规格及参数:
    - 芯片配置:
    - WLAN 芯片:Cypress CYW43362
    - MCU 芯片:STMicro STM32F205

    - 频率范围:
    - IEEE 802.11b:2.4GHz(2400–2483.5MHz)
    - IEEE 802.11g:2.4GHz(2400–2483.5MHz)
    - IEEE 802.11n:2.4GHz(2400–2483.5MHz)
    - 工作速率:
    - IEEE 802.11b:1, 2, 5.5, 11 Mbps
    - IEEE 802.11g:6, 9, 12, 18, 24, 36, 48, 54 Mbps
    - IEEE 802.11n:6.5–65 Mbps(MCS7 模式)
    - 功耗:
    - TX 功率:IEEE 802.11b 的目标最大输出功率为 17 dBm,IEEE 802.11g 为 13 dBm,IEEE 802.11n 为 12 dBm。
    - RX 模式电流消耗范围为 110–160 mA。
    - 接口与支持:
    - 支持的接口:UART、GPIO、JTAG 等。
    - 提供 Boot 模式选择(通过 GPIO 配置,默认为 UART 模式)。
    - 工作条件:
    - 温度范围:存储温度 -40°C 至 +85°C;操作温度 -40°C 至 +85°C。
    - 供电电压范围:VDD3P3:2.4–3.6V;VDDWLAN 和 VDDPA:2.3–4.8V。

    产品特点和优势


    1. 高性能与高集成度:模块集成了先进的 WLAN 芯片和高性能 MCU,简化设计并提升性能。
    2. 多频段支持:同时支持 IEEE 802.11b、g 和 n 标准,覆盖广泛的无线通信需求。
    3. 低功耗设计:采用优化的电源管理和硬件架构,在不同模式下提供出色的能效表现。
    4. 灵活的通信接口:提供多种通信接口(如 UART、GPIO、JTAG),方便与外部设备连接。
    5. 认证支持:通过 TELEC、FCC/IC 认证,确保其在多个国家和地区合法合规。

    应用案例和使用建议


    该模块广泛应用于需要无线连接的物联网设备,例如:
    - 家庭智能设备(如智能灯泡、安防摄像头)。
    - 工业自动化设备(如远程监控传感器)。
    - 嵌入式控制系统(如工业机器人)。
    使用建议:
    - 在低功耗场景中,建议优先使用模块的 Sleep 模式以延长电池寿命。
    - 当进行射频调试时,应严格遵循文档中的测试电路和参考设计,避免信号干扰。

    兼容性和支持


    模块与市面上主流的微控制器和外设高度兼容,其提供的 Boot 模式和 UART 接口使其易于集成到现有系统中。此外,Murata 提供详尽的技术支持和开发工具,帮助开发者快速上手和部署。

    常见问题与解决方案


    1. 问题:模块无法正常启动
    - 原因:供电电压不足或 Boot 模式未正确配置。
    - 解决方法:检查 VDD3P3 和 VDDWLAN 的电压范围是否符合要求,确认 GPIO 引脚的配置正确。
    2. 问题:接收灵敏度不佳
    - 原因:天线配置不匹配或模块未正确接地。
    - 解决方法:参照官方提供的天线规格书进行优化,确保模块接地良好。
    3. 问题:模块间互连不稳定
    - 原因:信号线未屏蔽或连接不良。
    - 解决方法:使用屏蔽线缆,确保所有接口牢固连接。

    总结和推荐


    Murata 的 WLAN 模块是一款高度集成且功能强大的通信模块,特别适合需要高效无线通信的嵌入式系统。其优异的性能、灵活的配置和支持服务使其在市场上具备显著的竞争优势。强烈推荐用于对无线通信有较高要求的应用场景,尤其适合希望简化开发流程的企业用户。
    结论:综合各方面因素,该模块是值得推荐的选择。

LBWB1ZZYDZ-740参数

参数
典型输出功率 17dBm
接收机数量 -
模块/芯片分类 -
最小工作频率 2.4GHz,2.48GHz
发送机数量 -
传输电流 -
典型供电电流 365mA
支持协议 802.11b/g/n
最小工作供电电压 2.3V
最大工作频率 2.48GHz
最大工作供电电压 4.8V
最大数据速率 11Mbps
典型灵敏度 87dBm
射频系列/标准 WiFi
调制方式 CCK,DSSS
接收电流 110mA
接口类型 JTAG,UART
长*宽*高 33mm*18mm*2.5mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

LBWB1ZZYDZ-740厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LBWB1ZZYDZ-740数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无线收发芯片 MURATA MANUFACTURING LBWB1ZZYDZ-740 LBWB1ZZYDZ-740数据手册
