首页  >  产品百科  >  AON6978

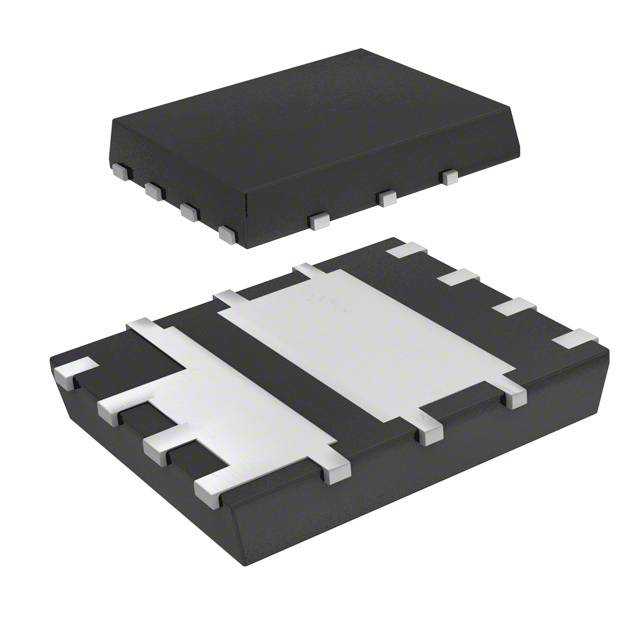

AON6978

产品分类: 场效应管(MOSFET)
产品描述: 31W@ Q 1,33W@ Q 2 ±20 @ Q 1|±12 @ Q 2 2.2V@ 250µA 25nC@ 10V 2个N沟道 30V 5.7mΩ@ 20A,10V 20A,28A 1.01nF@15V 贴片安装 5.2mm(长度)*5.55mm(宽度)
供应商型号: 785-1632-6-ND
供应商: Digi-Key
标准整包数: 1
ALPHA & OMEGA SEMICONDUCTOR 场效应管(MOSFET) AON6978

AON6978概述


    产品简介


    AON6978是一款双对称负通道AlphaMOS(αMOS LV)技术的功率场效应晶体管(Power MOSFET),适用于直流到直流转换器、服务器、计算设备以及电信和工业应用中的隔离式直流到直流转换器。这款器件具有低导通电阻(RDS(ON))、高电流承载能力及快速开关速度等特点,能够有效提升电路的整体效率和可靠性。

    技术参数


    - 最高电压(VDS):30V
    - 最大漏极电流(ID):Q1:28A(VGS=10V时),Q2:36A(VGS=10V时)
    - 导通电阻(RDS(ON)):
    - VGS=10V:Q1<5.7mΩ,Q2<3.8mΩ
    - VGS=4.5V:Q1<9.4mΩ,Q2<4.9mΩ
    - 栅源电压(VGS):±20V
    - 最大功率耗散(PDSM):100W(TA=25°C时)
    - 最高结温(TJ):150°C
    - 反向恢复电荷(Qrr):24nC
    - 封装类型:DFN5X6B

    产品特点和优势


    1. 先进的Trench Power AlphaMOS(αMOS LV)技术:这使得器件具有更低的导通电阻和更快的开关速度。
    2. 集成Schottky二极管:改善软恢复性能,降低功耗和电磁干扰(EMI)。
    3. 非常低的导通电阻:即使在4.5V较低的栅源电压下也能保持较低的RDS(ON),提高了系统效率。
    4. 低栅极电荷:减少了开关损耗,适合高频应用。
    5. 符合RoHS和无卤标准:保证环境友好。

    应用案例和使用建议


    应用案例
    - AON6978广泛应用于数据中心、服务器和电信设备中的电源管理,如高效能的直流到直流转换器。此外,也适用于工业控制设备和电动交通工具的电池管理系统。
    使用建议
    - 在设计电路时,需要根据具体的应用需求选择合适的栅源电压(VGS)。由于该器件在VGS=4.5V时仍能保持低导通电阻,因此可以灵活调整驱动信号以满足不同负载条件下的电流要求。
    - 确保良好的散热设计,特别是在高电流和高频率开关操作条件下,以避免过热导致的损坏。

    兼容性和支持


    - AON6978具有广泛的兼容性,可以与其他大多数主流的控制器和驱动芯片配合使用。AOS公司提供全面的技术文档和支持服务,包括详尽的产品规格书和参考设计,以帮助工程师进行有效的设计和调试。

    常见问题与解决方案


    - 问题:在高负载下运行时出现过热现象
    - 解决方案:确保适当的散热措施,如采用大尺寸散热片或外部冷却装置。同时,注意避免长时间连续高电流运行,可适当增加器件间的间隙或采用更高效的热管理材料。
    - 问题:驱动信号不稳定导致导通不充分
    - 解决方案:检查并优化驱动电路的设计,确保输入信号有足够的幅度和稳定度。如果可能,可以考虑增加栅极电阻来减缓信号上升和下降时间,以提高开关质量。

    总结和推荐


    综上所述,AON6978凭借其卓越的电气性能、低功耗特性和高可靠性,在众多应用中展现出强大的市场竞争力。无论是对高性能需求还是环境保护有严格要求的场合,AON6978都是一个值得推荐的选择。

AON6978参数

参数
Ciss-不同 Vds 时的输入最大电容 1.01nF@15V
通道数量 -
栅极电荷 25nC@ 10V
配置 -
FET类型 2个N沟道
Id-连续漏极电流 20A,28A
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 ±20 @ Q 1|±12 @ Q 2
Vgs(th)-栅源极阈值电压 2.2V@ 250µA
最大功率耗散 31W@ Q 1,33W@ Q 2
Rds(On)-漏源导通电阻 5.7mΩ@ 20A,10V
长*宽*高 5.2mm(长度)*5.55mm(宽度)
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

AON6978厂商介绍

Alpha & Omega Semiconductor(简称AOS)是一家全球领先的功率半导体公司,专注于开发和制造高性能的电源管理解决方案。AOS的产品广泛应用于各种市场,包括工业、消费电子、计算机和通信设备。

AOS的主营产品分类包括:
1. 功率MOSFETs:用于控制电源开关和调节电压。
2. IGBTs(绝缘栅双极晶体管):用于高功率应用,如电动汽车和太阳能逆变器。
3. 电源管理ICs:集成了多个功能,以提高能效和简化设计。
4. 模拟ICs:包括运算放大器、比较器和接口产品。

AOS的产品在以下应用领域中发挥着重要作用:
- 电源转换和分配
- 电机控制
- 电池管理
- 照明
- 消费电子

Alpha & Omega Semiconductor的优势在于:
- 高性能产品:提供高效率、低功耗和高可靠性的解决方案。
- 广泛的产品线:满足不同市场和应用的需求。
- 技术创新:持续投资研发,推动行业技术进步。
- 客户支持:提供定制化解决方案和技术支持,以满足客户的特定需求。

AON6978数据手册

厂牌 PDF简要描述 下载
ALPHA & OMEGA SEMICONDUCTOR 场效应管(MOSFET) ALPHA & OMEGA SEMICONDUCTOR AON6978 AON6978数据手册

AON6978封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0925 ¥ 9.2316
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
