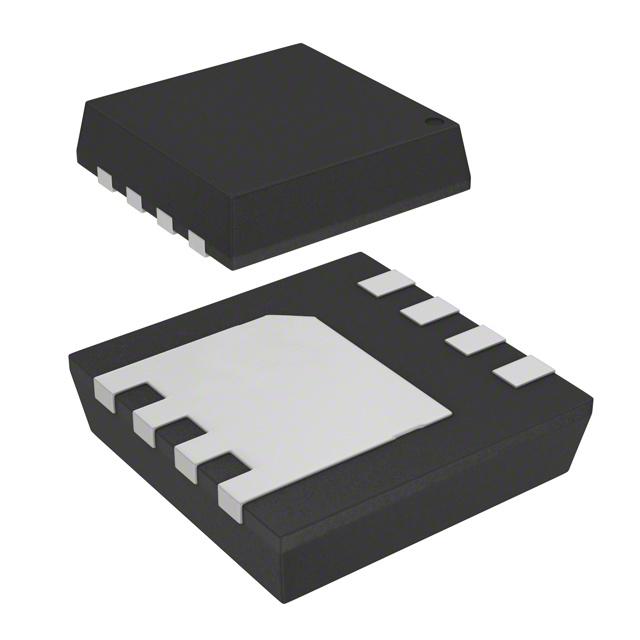

AONR34332C

产品分类: 场效应管(MOSFET)
产品描述: 6.2W(Ta),83.3W(Tc) 1.2V@ 250µA 105nC@ 10 V 1个N沟道 30V 1.8mΩ@ 20A,10V 48A;50A 4.175nF@15V DFN-33 贴片安装
供应商型号: AONR34332C
供应商: 国内现货
标准整包数: 5000
ALPHA & OMEGA SEMICONDUCTOR 场效应管(MOSFET) AONR34332C

AONR34332C概述

    AONR34332C N-Channel MOSFET 技术手册

    1. 产品简介


    AONR34332C 是一款专为便携式设备中的负载开关和电池开关设计的30V N-通道功率MOSFET。该器件采用先进的沟槽功率MOSFET技术制造,具有低RDS(ON)和低栅极电荷的特点。这些特性使其成为需要高效能转换和可靠开关控制的应用的理想选择。

    2. 技术参数


    - 额定电压 (VDS): 30V
    - 连续漏极电流 (ID): 100A
    - 导通电阻 (RDS(ON)):
    - VGS=10V 时 < 1.6mΩ
    - VGS=4.5V 时 < 1.9mΩ
    - VGS=2.5V 时 < 2.9mΩ
    - 脉冲漏极电流 (IDM): 70A
    - 雪崩能量 (EAS): 123mJ
    - 最大结壳热阻 (RqJC): 1.9°C/W
    - 最大结到环境热阻 (RqJA): 50°C/W
    - 封装形式: DFN 3.3x3.3 EP
    - 存储温度范围: -55°C 至 150°C
    - 工作温度范围: -55°C 至 150°C
    - 封装数量: 5000

    3. 产品特点和优势


    - 低RDS(ON): 在不同栅极电压下表现出低导通电阻,特别在2.5V VGS下仍保持低至2.9mΩ。
    - 低栅极电荷: 具有低栅极电荷(Qg),有助于降低驱动损耗。
    - 高可靠性: 经过100% UIS和Rg测试,确保高可靠性。
    - 兼容RoHS和无卤素标准:符合环保要求。

    4. 应用案例和使用建议


    - 应用案例: AONR34332C 常用于便携式设备中的负载开关和电池开关。在这些应用中,它的低RDS(ON)和低栅极电荷可以显著提高效率和减少发热。
    - 使用建议:
    - 确保栅极电压(VGS)不超过10V,以防止损坏。
    - 在设计散热系统时,考虑RqJA为50°C/W,以避免过热。
    - 使用合适的驱动电路来控制栅极信号,以充分利用其快速开关特性。

    5. 兼容性和支持


    - 兼容性: AONR34332C 可与多种控制器和驱动器兼容,适用于各种便携式设备。
    - 支持: 厂商提供详细的文档和技术支持,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 漏极电流过高导致器件过热。
    - 解决方案: 使用散热片或冷却系统来改善散热效果,同时确保栅极电压不超过安全值。
    - 问题: 门极栅极电压不稳定导致器件无法正常工作。
    - 解决方案: 使用稳定可靠的电源和滤波电路来确保栅极电压的稳定性。

    7. 总结和推荐


    综上所述,AONR34332C是一款高性能、高可靠性的N-通道功率MOSFET。它在低RDS(ON)和低栅极电荷方面表现出色,特别适合于便携式设备中的负载开关和电池开关。如果你正在寻找一款能够提升效率和可靠性的MOSFET,AONR34332C 是一个值得考虑的选择。

AONR34332C参数

参数
Vds-漏源极击穿电压 30V
Ciss-不同 Vds 时的输入最大电容 4.175nF@15V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 1.8mΩ@ 20A,10V
Vgs(th)-栅源极阈值电压 1.2V@ 250µA
Vgs-栅源极电压 -
配置 -
最大功率耗散 6.2W(Ta),83.3W(Tc)
Id-连续漏极电流 48A;50A
通道数量 -
栅极电荷 105nC@ 10 V
通用封装 DFN-33
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AONR34332C厂商介绍

Alpha & Omega Semiconductor(简称AOS)是一家全球领先的功率半导体公司,专注于开发和制造高性能的电源管理解决方案。AOS的产品广泛应用于各种市场,包括工业、消费电子、计算机和通信设备。

AOS的主营产品分类包括:
1. 功率MOSFETs:用于控制电源开关和调节电压。
2. IGBTs(绝缘栅双极晶体管):用于高功率应用,如电动汽车和太阳能逆变器。
3. 电源管理ICs:集成了多个功能,以提高能效和简化设计。
4. 模拟ICs:包括运算放大器、比较器和接口产品。

AOS的产品在以下应用领域中发挥着重要作用:
- 电源转换和分配
- 电机控制
- 电池管理
- 照明
- 消费电子

Alpha & Omega Semiconductor的优势在于:
- 高性能产品:提供高效率、低功耗和高可靠性的解决方案。
- 广泛的产品线:满足不同市场和应用的需求。
- 技术创新:持续投资研发,推动行业技术进步。
- 客户支持:提供定制化解决方案和技术支持,以满足客户的特定需求。

AONR34332C数据手册

厂牌 PDF简要描述 下载
ALPHA & OMEGA SEMICONDUCTOR 场效应管(MOSFET) ALPHA & OMEGA SEMICONDUCTOR AONR34332C AONR34332C数据手册

AONR34332C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 2.8623
9000+ ¥ 2.7883
15000+ ¥ 2.7636
库存: 30000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 14311.5
