首页  >  产品百科  >  AOZ3011PI

AOZ3011PI

产品分类: DC-DC稳压器
产品描述: Buck Yes 500KHz Adjustable 1 15.3V 800mV 18V 4.5V SOP 贴片安装,黏合安装
供应商型号: MIK-AOZ3011PI
供应商: 海外现货
标准整包数: 1
ALPHA & OMEGA SEMICONDUCTOR DC-DC稳压器 AOZ3011PI

AOZ3011PI概述

    # AOZ3011PI EZBuck™ 3 A Synchronous Buck Regulator 技术综述

    1. 产品简介

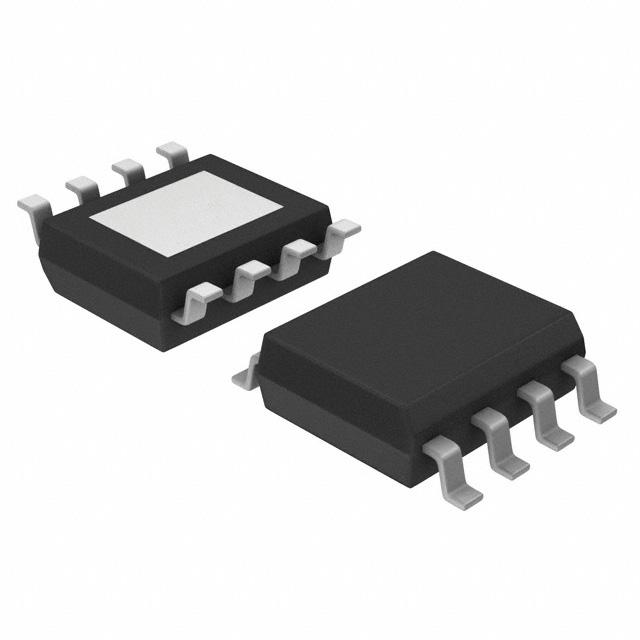

    AOZ3011PI 是一款高效率、易于使用的同步降压调节器,能够提供高达 3 A 的连续输出电流。它采用 EXPOSED PAD SO-8 封装形式,适合于多种需要高效率电源管理的应用场景。产品支持输入电压范围 4.5 V 至 18 V,可调输出电压最低可达 0.8 V,适用于多种低压直流供电需求。
    主要功能:
    - 高达 95% 的工作效率。
    - 内置 70 mΩ 高侧开关和 40 mΩ 低侧开关(12 V 条件下)。
    - 支持外部软启动功能。
    - 周期到周期电流限制保护。
    - 短路保护及热关断功能。
    - 工作温度范围:-40°C 至 +85°C。
    应用领域:
    - 用于点负载的 DC/DC 转换器。
    - LCD 电视。
    - 数字机顶盒。
    - DVD 和蓝光播放器/记录器。
    - 电缆调制解调器。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 18 | V |
    | 输出电压调整范围 | 0.8 0.85×VIN | V |
    | 输出电流 3 A |
    | 开关频率 | 400 | 500 | 600 | kHz |
    | 低边开关电阻 | 40 50 | mΩ |
    | 高边开关电阻 | 70 110 | mΩ |
    | 过流保护阈值 | 3.5 4.5 | A |
    | 温度保护阈值上升/下降 | 150 100 | °C |

    3. 产品特点和优势


    AOZ3011PI 的显著特点包括高效率(最高可达 95%)、内置开关管的低导通电阻、以及宽泛的工作电压范围,使其成为工业和消费电子产品中的理想选择。相比传统的肖特基二极管,内部集成的低侧 N-MOSFET 实现了同步整流,大幅提升了整体效率并减少了损耗。此外,内部集成的功率 MOSFET 避免了外部自举电容的需求,同时支持满载条件下 100% 的占空比操作。

    4. 应用案例和使用建议


    典型应用电路展示了 AOZ3011PI 在 3.3 V、3 A 同步降压转换器中的应用,工作频率为 500 kHz。通过优化外部元件(如电感、电容)的选择,可以进一步提升系统的效率和稳定性。例如,在选择输入电容器时,建议使用具有低 ESR 和高电流容量的陶瓷电容器;对于输出电容器,则推荐使用 X5R 或 X7R 类型的陶瓷电容器以满足全温范围内的性能要求。
    使用建议:
    - 确保输入电容器具有足够的纹波电流处理能力。
    - 根据负载需求合理设置电感值,目标是使纹波电流控制在输出电流的 20%-40%。
    - 注意散热设计,尤其是在高温环境下运行时需确保热管理措施到位。

    5. 兼容性和支持


    AOZ3011PI 属于绿色环保产品,符合 RoHS 标准,并采用减少卤素含量的设计理念。制造商提供了详尽的技术文档和支持服务,包括产品规格书、应用指南以及相关的软件工具,以便于客户快速上手并集成到自己的系统中。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开启延迟时间过长 | 检查软启动电容值是否正确 |
    | 输出电压不稳定 | 确认反馈电阻网络配置准确 |
    | 系统过热报警 | 加强散热措施或降低环境温度 |
    | 输出电流超出额定值 | 检查负载电路是否存在异常 |

    7. 总结和推荐


    综上所述,AOZ3011PI 提供了卓越的性能表现和灵活性,特别适合于需要高效能电源管理的应用场合。其强大的保护机制、简单易用的设计以及广泛的温度适应性使其在市场上具有较强的竞争力。因此,我们强烈推荐这款产品给寻求可靠电源解决方案的工程师们。
    参考文献:
    - AOZ3011PI 数据手册,版本 0.6,2012 年 8 月。
    - [https://www.aosmd.com](https://www.aosmd.com)

AOZ3011PI参数

参数
输出数量 1
最小输入电压 4.5V
功能 Step-Down
开关频率 500KHz
输出类型 Adjustable
同步整流器 Yes
拓扑 Buck
最大输入电压 18V
最大输出电压 15.3V
最小输出电压 800mV
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

AOZ3011PI厂商介绍

Alpha & Omega Semiconductor(简称AOS)是一家全球领先的功率半导体公司,专注于开发和制造高性能的电源管理解决方案。AOS的产品广泛应用于各种市场,包括工业、消费电子、计算机和通信设备。

AOS的主营产品分类包括:
1. 功率MOSFETs:用于控制电源开关和调节电压。
2. IGBTs(绝缘栅双极晶体管):用于高功率应用,如电动汽车和太阳能逆变器。
3. 电源管理ICs:集成了多个功能,以提高能效和简化设计。
4. 模拟ICs:包括运算放大器、比较器和接口产品。

AOS的产品在以下应用领域中发挥着重要作用:
- 电源转换和分配
- 电机控制
- 电池管理
- 照明
- 消费电子

Alpha & Omega Semiconductor的优势在于:
- 高性能产品:提供高效率、低功耗和高可靠性的解决方案。
- 广泛的产品线:满足不同市场和应用的需求。
- 技术创新:持续投资研发,推动行业技术进步。
- 客户支持:提供定制化解决方案和技术支持,以满足客户的特定需求。

AOZ3011PI数据手册

厂牌 PDF简要描述 下载
ALPHA & OMEGA SEMICONDUCTOR DC-DC稳压器 ALPHA & OMEGA SEMICONDUCTOR AOZ3011PI AOZ3011PI数据手册

AOZ3011PI封装设计

查看详情并下载
Symbol
Footprint
3D Model
