AON6152A

产品分类: 场效应管(MOSFET)
产品描述: 7.3W(Ta),208W(Tc) 2.3V@ 250µA 155nC@ 10 V 1个N沟道 45V 1.15mΩ@ 20A,10V 58A;100A 10nF@22.5V DFN-8 贴片安装
供应商型号: AON6152A
供应商: 国内现货
标准整包数: 3000
ALPHA & OMEGA SEMICONDUCTOR 场效应管(MOSFET) AON6152A

AON6152A概述


    产品简介


    AON6152A是一款由AlphaSGT技术制造的N沟道增强型Trench Power MOSFET(深沟槽功率MOSFET)。它主要用于直流/交流转换器中的同步整流,适用于工业和电机驱动应用。该产品具有低导通电阻(RDS(ON))和低栅极电荷(Qg),特别适合高速开关应用。

    技术参数


    - 电压参数:
    - 最大漏源电压(VDS):45V
    - 零栅极电压时的最大漏电流(IDSS):100μA
    - 漏源击穿电压(BVDSS):45V
    - 漏源电容(Coss):780至1460pF
    - 输出电容(Coss):780至1460pF
    - 反向传输电容(Crss):25至155pF
    - 电流参数:
    - 最大连续漏电流(ID):100A
    - 最大脉冲漏电流(IDM):54A
    - 最大雪崩电流(IAS):540mJ
    - 体二极管最大持续电流(IS):100A
    - 电阻参数:
    - 导通电阻(RDS(ON)):
    - 在VGS=10V时:<1.15mΩ
    - 在VGS=4.5V时:<1.85mΩ
    - 热阻抗:
    - 结到外壳热阻(RqJC):0.45°C/W
    - 结到环境热阻(RqJA):50°C/W

    产品特点和优势


    AON6152A的主要特点包括:
    - 低导通电阻(RDS(ON)):在各种栅极电压下都能提供非常低的导通电阻,有助于减少功率损耗并提高效率。
    - 低栅极电荷(Qg):降低栅极电荷有助于提高开关速度,进一步减少开关损耗。
    - 高速开关能力:专门设计用于快速开关应用,能够在高频应用中表现出色。
    - 高可靠性:通过100% UIS测试和100% Rg测试,确保在极端条件下也能保持可靠性能。

    应用案例和使用建议


    应用案例
    AON6152A适用于多种应用场景,特别是在以下领域:
    - 同步整流:广泛应用于DC/DC和AC/DC转换器中,以提高转换效率。
    - 工业应用:可用于各种工业控制系统,如自动化生产线。
    - 电机驱动:为电机提供高效且可靠的驱动解决方案。
    使用建议
    - 在选择AON6152A时,应考虑其电压和电流限制,避免超过额定值导致损坏。
    - 确保适当的散热措施,以防止过热。
    - 考虑外部电路设计,优化栅极驱动电路以获得最佳开关性能。

    兼容性和支持

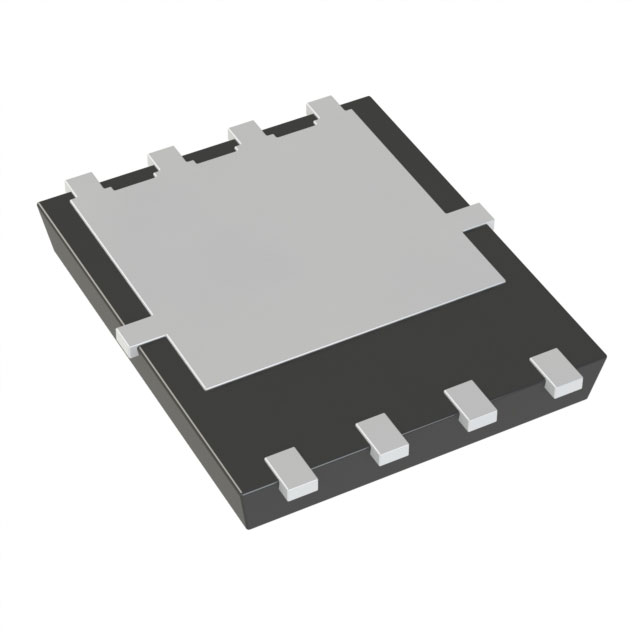

    AON6152A采用DFN 5x6封装,符合标准焊接工艺要求。该产品与主流控制器和电源管理IC高度兼容,适用于各种电路设计。AOS公司提供详尽的技术文档和支持,确保客户能够充分利用产品的优势。

    常见问题与解决方案


    1. 问题:在高频率开关应用中,产品过热。
    - 解决方案:增加散热片或改进散热设计,确保良好的热管理。
    2. 问题:开启时间较长。
    - 解决方案:检查并优化栅极驱动电路,提高栅极驱动电压以加快开启速度。
    3. 问题:导通电阻变高。
    - 解决方案:确认工作温度在额定范围内,必要时增加冷却措施。

    总结和推荐


    AON6152A凭借其出色的导通电阻和低栅极电荷,在同步整流和其他高效率应用中表现优异。它的高速开关能力和高可靠性使其成为多种应用的理想选择。对于需要高性能功率转换的应用,强烈推荐使用AON6152A。

AON6152A参数

参数
栅极电荷 155nC@ 10 V
配置 -
最大功率耗散 7.3W(Ta),208W(Tc)
Ciss-不同 Vds 时的输入最大电容 10nF@22.5V
通道数量 -
Rds(On)-漏源导通电阻 1.15mΩ@ 20A,10V
Vgs-栅源极电压 -
Id-连续漏极电流 58A;100A
Vds-漏源极击穿电压 45V
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 2.3V@ 250µA
通用封装 DFN-8
安装方式 贴片安装
包装方式 卷带包装

AON6152A厂商介绍

Alpha & Omega Semiconductor(简称AOS)是一家全球领先的功率半导体公司,专注于开发和制造高性能的电源管理解决方案。AOS的产品广泛应用于各种市场,包括工业、消费电子、计算机和通信设备。

AOS的主营产品分类包括:
1. 功率MOSFETs:用于控制电源开关和调节电压。
2. IGBTs(绝缘栅双极晶体管):用于高功率应用,如电动汽车和太阳能逆变器。
3. 电源管理ICs:集成了多个功能,以提高能效和简化设计。
4. 模拟ICs:包括运算放大器、比较器和接口产品。

AOS的产品在以下应用领域中发挥着重要作用:
- 电源转换和分配
- 电机控制
- 电池管理
- 照明
- 消费电子

Alpha & Omega Semiconductor的优势在于:
- 高性能产品:提供高效率、低功耗和高可靠性的解决方案。
- 广泛的产品线:满足不同市场和应用的需求。
- 技术创新:持续投资研发,推动行业技术进步。
- 客户支持:提供定制化解决方案和技术支持,以满足客户的特定需求。

AON6152A数据手册

厂牌 PDF简要描述 下载
ALPHA & OMEGA SEMICONDUCTOR 场效应管(MOSFET) ALPHA & OMEGA SEMICONDUCTOR AON6152A AON6152A数据手册

AON6152A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.08
6000+ ¥ 3.08
12000+ ¥ 3.08
24000+ ¥ 3.08
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 9240
直接购买
加入购物车
