MTQ-EV3-B02-N2-SP

产品分类:
厂牌: MULTI-TECH SYSTEMS
产品描述:
供应商型号: SYE-MTQ-EV3-B02-N2-SP
供应商: 海外现货
标准整包数: 1
MULTI-TECH SYSTEMS  MTQ-EV3-B02-N2-SP

MTQ-EV3-B02-N2-SP概述

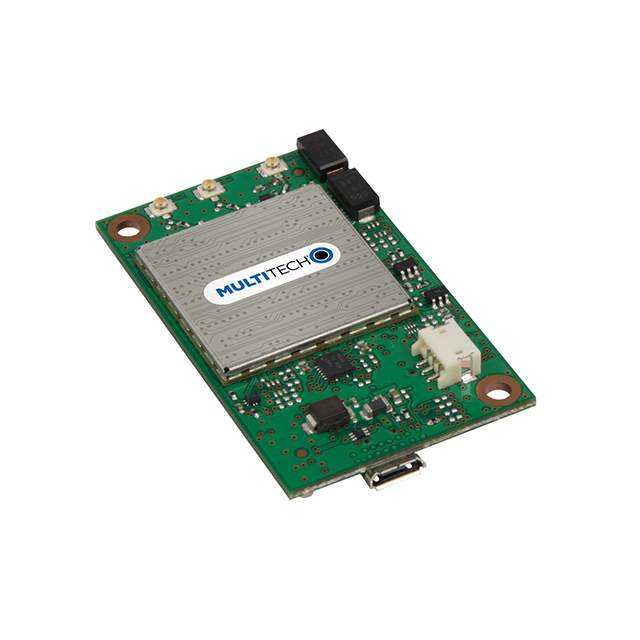

    MultiConnect® Dragonfly™ Embedded Cellular SoM 技术手册

    产品简介


    MultiConnect® Dragonfly™嵌入式蜂窝SoM(系统级模块) 是一款完全认证且经过移动网络运营商(MNO)批准的即插即用模块,为开发者提供了集成化编程计算平台与蜂窝无线电的紧凑设计。Dragonfly模块支持4G-LTE、3G HSPA+、3G EV-DO及2G 1xRTT等多种蜂窝选项,是物联网(IoT)应用的理想选择。
    此模块通过ARM® mbed™技术实现快速原型开发、产品设计与部署,支持开发者使用在线开发工具库进行应用程序编写和编译。凭借其集成的Cortex®-M4处理器,Dragonfly模块能够灵活连接传感器和其他远程资产,适合广泛的工业和消费类物联网应用。
    主要功能:
    - 嵌入式计算与蜂窝通信一体化设计
    - 高效能源管理与低功耗模式
    - 广泛的蜂窝网络支持
    - 支持GNSS定位功能
    - 丰富的I/O接口,适配多种“事物”
    应用领域:
    - 能源管理
    - 远程监控
    - 医疗健康
    - 零售金融

    技术参数


    以下是MultiConnect® Dragonfly™模块的主要技术规格:
    | 参数类别 | 规格 |

    | 性能 | LTE Cat 1:下行峰值10 Mbps,上行峰值5 Mbps |
    3G HSPA+ / EV-DO / 2G 1xRTT支持 |
    | 频率范围 | LTE频段:700 MHz(B12/B13)、850 MHz(B5)、AWS 1700 MHz(B4)、1900 MHz(B2)
    3G频段:850 MHz、900 MHz、1700 MHz、1900 MHz、2100 MHz
    2G频段:850 MHz、900 MHz、1800 MHz、1900 MHz |
    | 数据协议 | TCP/IP、FTP、HTTP、SMTP、SSL、TCP、UDP |
    | 接口 | 2个UFL天线接口(蜂窝+Rx多样性/MIMO),1个Micro USB,1个40针板对板连接器,1个Micro SIM卡槽 |
    | 处理器 | ARM Cortex-M4 STM32F411RET |
    | 存储容量 | Flash内存:512 KB
    SRAM:96 KB(型号B01) |
    | 功耗 | 睡眠模式:6 mA ~ 38 mA
    待机模式:57 mA ~ 64 mA
    最大功率:635 mA ~ 707 mA |
    | 输入电压 | 5 V DC |
    | 尺寸 | 58.4 mm × 34.9 mm(2.3 英寸 × 1.375 英寸) |
    | 工作温度 | -40°C 至 +85°C |
    | 存储温度 | -40°C 至 +85°C |
    认证:
    - EMC合规:FCC Part 15 Class B、EN55022、EN55024
    - 射频合规:FCC Part 22、FCC Part 24、RSS 132、RSS 133、EN 301 511等
    - 安全认证:UL/cUL 60950-1 2nd ED、IEC 60950-1 2nd ED + Amendment 2

    产品特点和优势


    优势:
    1. 终端设备认证:通过全球领先运营商的严格测试,保证稳定性和可靠性。
    2. 模块化设计:提供灵活的设计选择,可嵌入或作为外置模块使用。
    3. 长生命周期:减少设计重制时间和成本,确保长期投资回报。
    4. 快速原型开发:通过ARM mbed平台,支持快速开发与部署。
    特点:
    - 轻量级SoM模块,适合多种IoT应用场景。
    - 内置GNSS/GPS模块,提供精准的位置服务。
    - 多种I/O接口,支持几乎任何类型的外部设备。
    - 全球适用,涵盖LTE、HSPA+、EV-DO及1xRTT网络。

    应用案例和使用建议


    典型应用场景:
    1. 智能电表:利用其低功耗特性,实现远程抄表功能。
    2. 物流追踪:结合GPS模块,实时跟踪货物位置。
    3. 医疗设备:通过稳定的无线连接,远程监控患者健康状况。
    使用建议:
    - 在低功耗场景中,优先启用睡眠模式以延长电池寿命。
    - 使用多天线设计(如RX Diversity/MIMO)以提高信号接收质量。
    - 针对特殊网络环境,需预先确认模块支持的频段与运营商兼容性。

    兼容性和支持


    兼容性:
    MultiConnect® Dragonfly™模块具有高度兼容性,支持多个主流运营商和网络频段。无论是AT&T、T-Mobile、Verizon还是全球范围内的其他网络,均可灵活适配。
    支持服务:
    - 安装支持:一对一技术指导,协助完成产品安装。
    - 技术支持:提供快速响应的技术咨询与配置帮助。
    - 保修政策:所有模块均享有两年质保。
    访问 [www.multitech.com](http://www.multitech.com) 获取更多支持信息和详细文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常连接网络 | 确认SIM卡状态并检查信号强度 |
    | 数据传输速率低 | 调整天线方向或更换更高增益的天线 |
    | 设备进入睡眠后无法唤醒 | 确认电源供应是否正常,检查电源管理设置 |

    总结和推荐


    综合评估:
    MultiConnect® Dragonfly™嵌入式蜂窝SoM是一款集多功能于一体的优秀物联网模块,具备出色的性能、兼容性和易用性。其长生命周期设计显著降低了长期使用的成本,而全面的技术支持则保障了产品的顺利运行。
    推荐理由:
    如果您的项目需要一个稳定、可靠且易于集成的蜂窝通信模块,那么MultiConnect® Dragonfly™无疑是一个值得选择的解决方案。无论是在工业自动化、医疗设备还是智能家居领域,它都能提供卓越的支持和服务。
    结论:
    强烈推荐使用MultiConnect® Dragonfly™嵌入式蜂窝SoM,尤其是在追求高效能、低成本、广泛兼容性的场景下。

MTQ-EV3-B02-N2-SP厂商介绍

Multi-Tech Systems是一家全球领先的物联网(IoT)解决方案提供商,专注于设计和制造无线通信设备和解决方案。公司的产品线涵盖了多种无线技术,包括蜂窝、**、LoRaWAN、LTE-M和NB-IoT等,以满足不同行业和应用场景的需求。

主营产品分类主要包括:
1. 蜂窝模块和网关:支持2G、3G、4G LTE以及5G网络,适用于需要远程数据传输和通信的应用。
2. LoRaWAN设备:包括LoRaWAN网关和节点,适用于低功耗广域网(LPWAN)应用,如智能城市、农业监测等。
3. **通信设备:提供**调制解调器和终端,适用于需要全球覆盖的远程通信。
4. 无线路由器和网关:提供多种无线连接选项,适用于需要灵活网络配置的场合。

应用领域广泛,包括但不限于:
- 智能城市:交通管理、公共安全、环境监测等。
- 农业:精准农业、作物监测、牲畜追踪等。
- 工业自动化:远程监控、设备管理、预测性维护等。
- 能源:智能电网、远程抄表、可再生能源管理等。

Multi-Tech Systems的优势在于:
- 技术领先:提供最新的无线通信技术,确保产品性能和可靠性。
- 定制解决方案:根据客户需求提供定制化的解决方案和服务。
- 全球支持:拥有全球销售和技术支持网络,确保客户服务的及时性和有效性。
- 长期合作:与全球多家电信运营商和设备制造商建立了长期合作关系,提供稳定的供应链支持。
