BU-1420701851

厂牌: MUELLER ELECTRIC

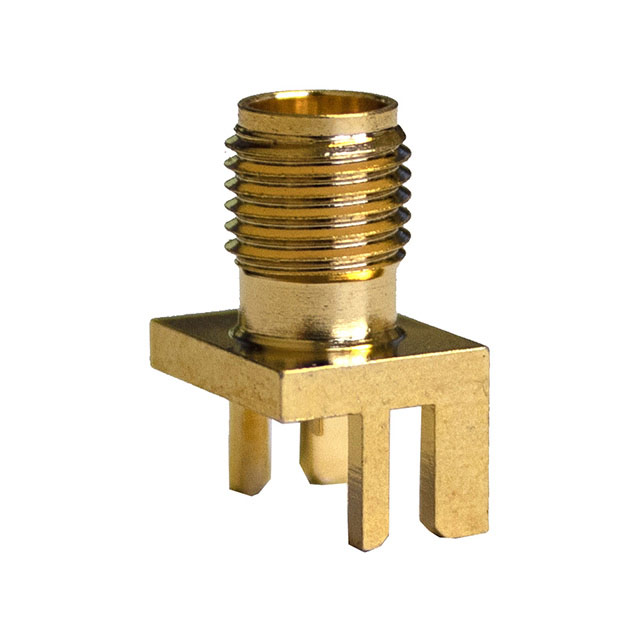

产品描述: Mueller Electric SMA连接器母头 同轴连接器, 边缘, 焊接端接
供应商型号: SXE-BU-1420701851
供应商: 海外现货
标准整包数: 1
MUELLER ELECTRIC 同轴连接器(RF) - 配件 BU-1420701851

BU-1420701851概述


    产品简介


    本篇技术手册介绍了Mueller Electric Company推出的低损耗PCB边缘安装SMA接头(型号为BU-1420701851)。该接头专为电路板设计,能够在高频环境下提供稳定的信号传输性能。产品广泛应用于通信、雷达、测试设备以及其他需要高频率和高稳定性的场合。

    技术参数


    - 接口类型:SMA接头,边缘安装式
    - 电路板厚度:适用于0.062英寸(1.57毫米)的电路板
    - 阻抗:50欧姆
    - 频率范围:直流至18 GHz
    - 电压驻波比(VSWR):1.35(10 GHz时)
    - 工作电压:最大335 VRMS
    - 绝缘耐压:1000 VRMS
    - 接触电阻:最大3毫欧姆
    - 插入损耗:最大0.18 dB
    - 插拔次数:最小500次
    - 温度范围:-65°C 至 +165°C
    - 材料:主体采用黄铜,金镀层;接触部分采用铍铜,金镀层;绝缘材料为PTFE(特氟龙)

    产品特点和优势


    - 低损耗:该接头的设计能够最大限度减少信号传输过程中的损耗,特别适合高频应用。
    - 宽频带覆盖:支持从直流到18 GHz的频率范围,满足大多数高频通信需求。
    - 高可靠性:500次插拔保证了较长的使用寿命。
    - 环保材料:RoHS 3合规,无铅、无卤素,符合环保要求。
    - 耐用性高:能够承受极端的温度条件,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例:该接头被广泛用于雷达系统、无线通信基站、测试测量设备等领域,尤其是需要高频、高可靠性的场合。例如,在一个通信基站的应用中,BU-1420701851接头可用于连接天线和射频信号处理模块,确保信号质量。
    使用建议:
    - 确保电路板的厚度为0.062英寸(1.57毫米),以达到最佳安装效果。
    - 在高频应用中,建议使用具有较低插入损耗的电缆(如LMR-100)以进一步提升信号传输性能。
    - 注意保持接头表面清洁,避免灰尘和污垢影响性能。
    - 适当控制插拔力,避免超过10英寸磅(1.1牛顿米)的扭矩,防止损坏接头。

    兼容性和支持


    - 兼容性:该接头与标准SMA接口完全兼容,适用于广泛的设备和系统。
    - 支持和服务:Mueller Electric Company提供详尽的技术支持和售后服务,包括产品文档、在线帮助和技术咨询。

    常见问题与解决方案


    - 问题一:插拔过程中遇到困难。
    - 解决方案:检查接头表面是否有异物或灰尘,确保插拔过程中操作平稳,避免过度用力。

    - 问题二:插入损耗过高。
    - 解决方案:检查所使用的电缆及连接器是否符合规定的阻抗匹配要求,建议使用低损耗电缆以改善性能。

    总结和推荐


    综上所述,Mueller Electric Company的BU-1420701851接头是一款高性能、高可靠性的产品。它在高频应用中表现出色,广泛适用于多种电子设备。推荐在需要高可靠性和宽频带应用的项目中使用该接头。

BU-1420701851参数

参数
颜色 -
基体镀层
配件类型 -
类型 Female Socket,Jack,Threaded
安装方式 板安装,焊接安装,贴片安装,边缘安装
零件状态 在售
包装方式 托盘

BU-1420701851厂商介绍

Mueller Electric是一家在电气领域享有盛誉的公司,专注于提供高质量的电气解决方案。公司主营产品包括:

1. 配电产品:包括断路器、熔断器、接触器等,广泛应用于工业、商业和住宅建筑的电力分配。

2. 控制产品:如继电器、定时器、传感器等,用于自动化控制和监测系统。

3. 保护产品:包括过载保护器、短路保护器等,确保电气系统的安全运行。

4. 连接产品:如接线端子、电缆接头等,用于电气系统的连接和布线。

Mueller Electric的优势在于:

1. 技术创新:公司不断研发新技术,以满足市场对高性能、高可靠性电气产品的需求。

2. 质量保证:严格的质量控制流程,确保每一件产品都符合高标准。

3. 定制服务:根据客户需求提供定制化的电气解决方案。

4. 广泛的应用领域:产品广泛应用于能源、工业自动化、建筑、交通等多个领域,满足不同行业的需求。

BU-1420701851数据手册

厂牌 PDF简要描述 下载
MUELLER ELECTRIC 同轴连接器(RF) - 配件 MUELLER ELECTRIC BU-1420701851 BU-1420701851数据手册

BU-1420701851封装设计

查看详情并下载
Symbol
Footprint
3D Model
