BU-4150030006

产品分类: 同轴线缆
厂牌: MUELLER ELECTRIC
产品描述:
供应商型号: ET-4294041
供应商: 海外现货
标准整包数: 1

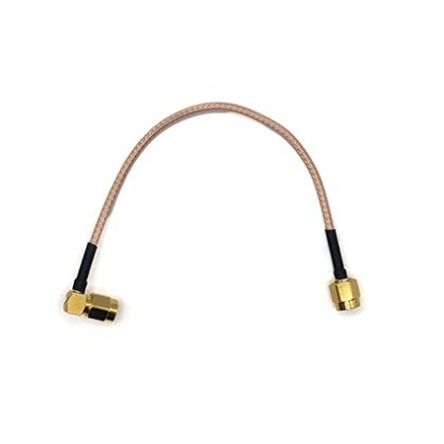

MUELLER ELECTRIC 同轴线缆 BU-4150030006

BU-4150030006概述

    # 高质量文章:Coaxial SMA电缆组件技术手册

    产品简介

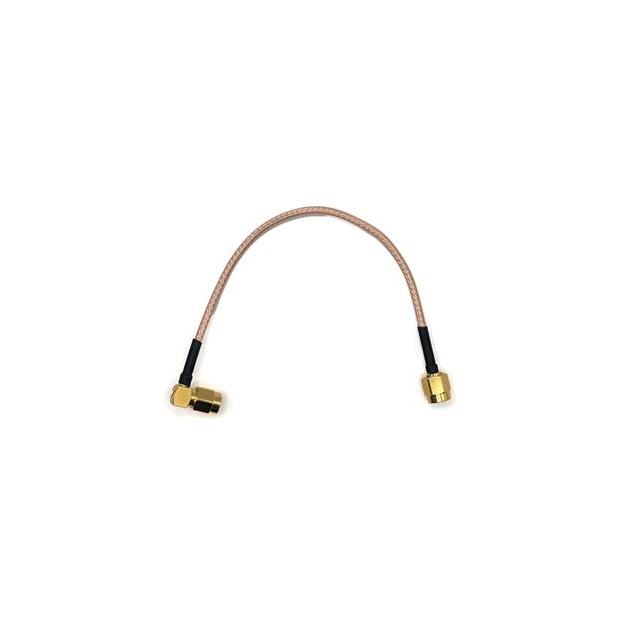

    本手册提供了由Mueller Electric公司生产的同轴SMA电缆组件(型号为BU-41500300XX)的技术详情。该产品包含两部分:一个直角型金镀SMA母插头和一个直通型金镀SMA母插头,适用于各种高频信号传输的应用场景。该电缆组件使用RG-316电缆作为传输介质,能够在各种环境中实现稳定的信号传输。

    技术参数


    电气特性
    - 阻抗: 50 Ω
    - 频率范围: 0 - 6 GHz
    - 电压驻波比(VSWR): 1.25
    - 最大工作电压: 335 V(在海平面条件下)

    物理特性
    - 长度选项: 6英寸(152.40毫米)、12英寸(304.8毫米)、24英寸(609.6毫米)、36英寸(914.4毫米)和48英寸(1219.2毫米)
    环境条件
    - 操作温度范围: -65°C 至 150°C(-85°F至302°F)

    产品特点和优势


    1. 高频稳定性: 该电缆组件具有良好的高频性能,可以满足大多数高频率信号传输的需求。
    2. 金镀层连接器: 采用金镀层SMA连接器,确保长期使用的可靠性和良好的导电性。
    3. 屏蔽特性: 屏蔽设计可以有效减少外部电磁干扰,提高信号传输的稳定性和抗干扰能力。
    4. 宽温度范围: 在极端环境下依然能够保持稳定的性能表现,适应多种恶劣环境。

    应用案例和使用建议


    应用场景
    - 通信系统: 可以用于无线通信系统的射频信号传输。
    - 雷达系统: 适合用于雷达系统中信号的精确传输。
    - 测试设备: 可用于各种测试仪器中的信号传输和测试。
    使用建议
    1. 环境选择: 尽量避免将电缆组件暴露在高温、高湿或者强电磁干扰的环境中,以确保其最佳性能。
    2. 弯曲半径: 使用过程中应注意弯曲半径,避免过度弯曲导致电缆损坏。

    兼容性和支持


    - 兼容性: 该电缆组件与各种符合SMA标准的设备兼容,可用于大多数高频应用场合。
    - 支持和服务: Mueller Electric公司提供详细的产品文档和技术支持服务,以便客户进行安装和维护。

    常见问题与解决方案


    1. 问题: 信号传输不稳定
    - 解决方案: 检查连接器是否正确插入且完全锁定,确认两端接头无损坏。
    2. 问题: 温度过高影响性能
    - 解决方案: 确保使用环境不超过产品规定的温度范围,并采取适当散热措施。

    总结和推荐


    综合评估
    该电缆组件凭借其稳定的高频性能、优良的金镀层连接器和出色的屏蔽设计,成为多种应用场景下的理想选择。其能够在宽广的温度范围内保持良好的性能,进一步增强了其应用的广泛性。
    推荐
    综上所述,这款由Mueller Electric公司生产的Coaxial SMA电缆组件是一款性能卓越、应用广泛的电缆组件,特别适用于需要高可靠性高频信号传输的应用场合。强烈推荐给需要此类产品的企业和个人用户。

BU-4150030006参数

参数
长*宽*高 152.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

BU-4150030006厂商介绍

Mueller Electric是一家在电气领域享有盛誉的公司,专注于提供高质量的电气解决方案。公司主营产品包括:

1. 配电产品:包括断路器、熔断器、接触器等,广泛应用于工业、商业和住宅建筑的电力分配。

2. 控制产品:如继电器、定时器、传感器等,用于自动化控制和监测系统。

3. 保护产品:包括过载保护器、短路保护器等,确保电气系统的安全运行。

4. 连接产品:如接线端子、电缆接头等,用于电气系统的连接和布线。

Mueller Electric的优势在于:

1. 技术创新:公司不断研发新技术,以满足市场对高性能、高可靠性电气产品的需求。

2. 质量保证:严格的质量控制流程,确保每一件产品都符合高标准。

3. 定制服务:根据客户需求提供定制化的电气解决方案。

4. 广泛的应用领域:产品广泛应用于能源、工业自动化、建筑、交通等多个领域,满足不同行业的需求。

BU-4150030006数据手册

厂牌 PDF简要描述 下载
MUELLER ELECTRIC 同轴线缆 MUELLER ELECTRIC BU-4150030006 BU-4150030006数据手册

BU-4150030006封装设计

查看详情并下载
Symbol
Footprint
3D Model
