WI-M-10-100-0

产品分类: 单芯线缆
厂牌: MUELLER ELECTRIC
产品描述: Mueller Electric 架空电缆, Coolflex45 系列, 5.26 mm²横截面积, 美国线规10 AWG, 30.5m长
供应商型号: WI-M-10-100-0
供应商: Master
标准整包数: 1

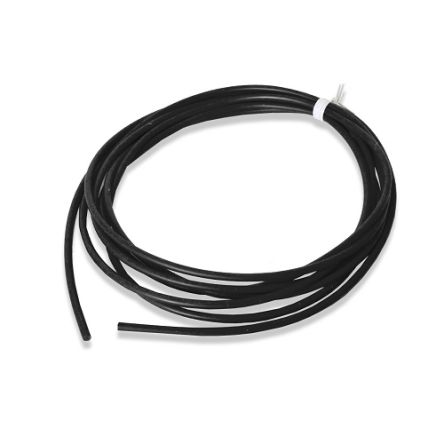

MUELLER ELECTRIC 单芯线缆 WI-M-10-100-0

WI-M-10-100-0概述

    高温抗热测试线CoolFlex45技术手册解析

    产品简介


    CoolFlex45电缆是一种专为高强度电流条件下设计的高性能测试线,特别适用于需要低温度升的应用场合。该产品采用高柔性硅胶绝缘材料,拥有出色的机械性能和电气性能,适用于工业生产、实验室检测及维修等多种场景。
    主要特点:
    - 额定电压:600V
    - 额定电流:45A @ 150°C
    - 导体规格:10 AWG(美国线规)
    - 导体结构:1064根,56/08x19C,镀锡铜
    - 绝缘层厚度:直径约为5mm
    - 颜色选项:黑色、红色、黄色、绿色、蓝色、白色
    - 长度选择:标准长度为10英尺和25英尺,可按需定制
    - 环境适应性:符合RoHS标准,无铅无卤素

    技术参数


    CoolFlex45电缆的关键技术参数如下:
    - 额定电压:600V
    - 额定电流:45A @ 150°C
    - 导体规格:10 AWG(美国线规)
    - 导体结构:1064根,56/08x19C,镀锡铜
    - 绝缘层厚度:直径约为5mm
    - 工作温度范围:-40°C至+150°C
    - 温度系数:在45A的连续负载下,温度仅上升30°F(17°C)
    - 过载能力:承受70A电流15秒,温度上升仅为14°F(8°C)

    产品特点和优势


    CoolFlex45电缆的主要优势在于其独特的冷却性能。由于其特殊的硅胶材料和导体结构,能够在高温环境下保持较低的温度上升,从而延长使用寿命并提高安全性。此外,它的高柔韧性使得在复杂环境中布线更加方便,且具有良好的抗拉强度和耐油性,能够应对各种恶劣环境。这些特点使其在高压测试和严苛的工业环境中表现出色,是工程师们的理想选择。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制:在机器人生产线中,CoolFlex45电缆可以用于连接控制器与执行器,提供稳定的电流传输。
    - 实验室测试设备:实验室中的精密仪器如电源供应器、电阻测量仪等,均可使用CoolFlex45电缆进行连接,以确保测量精度和可靠性。
    - 汽车制造业:在汽车制造过程中,该电缆可用于连接传感器和控制模块,支持复杂线路的设计与安装。
    使用建议:
    - 在安装时,要确保导体没有过度弯曲或扭曲,避免损伤绝缘层。
    - 定期检查电缆表面是否有磨损或其他损坏迹象,及时更换有问题的部分。
    - 考虑到温度的影响,尽量避免长时间在极端温度环境下使用电缆,特别是在温度高于150°C的场合。

    兼容性和支持


    CoolFlex45电缆具有广泛的兼容性,可以与各种电气设备和组件配套使用。制造商提供了一系列标准化的长度和颜色选项,同时也支持根据客户需求进行定制生产。同时,客户可以通过官方渠道获取详细的技术文档和操作指南,并享受专业的技术支持服务。在遇到任何使用问题时,及时联系客服寻求帮助,有助于快速解决问题并保持系统的稳定运行。

    常见问题与解决方案


    - 问题1:电缆温度上升过快。
    解决方案:请检查负载情况是否超过额定值,或者电缆是否受损。如果负载正常,则可能是由于环境温度过高导致,应适当增加散热措施。
    - 问题2:电缆出现断裂现象。
    解决方案:检查电缆是否有过度弯曲或拉伸,避免使用过小的曲率半径。定期对电缆进行检查,确保其处于良好状态。
    - 问题3:电缆连接不稳固。
    解决方案:确认接头紧固情况,必要时重新焊接或更换接头。同时,注意环境湿度和腐蚀性气体的存在,以免影响接触面的稳定性。

    总结和推荐


    综上所述,CoolFlex45电缆是一款具备卓越性能和广泛应用前景的产品。它以其出色的低温升高特性和优异的柔韧性,在众多高压测试场景中表现出色。对于需要高可靠性和长寿命的用户而言,CoolFlex45是一个值得信赖的选择。强烈推荐给所有对电缆质量有严格要求的工业和实验室用户。

WI-M-10-100-0参数

参数
100.0' (30.5m)
零件状态 在售

WI-M-10-100-0厂商介绍

Mueller Electric是一家在电气领域享有盛誉的公司,专注于提供高质量的电气解决方案。公司主营产品包括:

1. 配电产品:包括断路器、熔断器、接触器等,广泛应用于工业、商业和住宅建筑的电力分配。

2. 控制产品:如继电器、定时器、传感器等,用于自动化控制和监测系统。

3. 保护产品:包括过载保护器、短路保护器等,确保电气系统的安全运行。

4. 连接产品:如接线端子、电缆接头等,用于电气系统的连接和布线。

Mueller Electric的优势在于:

1. 技术创新:公司不断研发新技术,以满足市场对高性能、高可靠性电气产品的需求。

2. 质量保证:严格的质量控制流程,确保每一件产品都符合高标准。

3. 定制服务:根据客户需求提供定制化的电气解决方案。

4. 广泛的应用领域:产品广泛应用于能源、工业自动化、建筑、交通等多个领域,满足不同行业的需求。

WI-M-10-100-0数据手册

厂牌 PDF简要描述 下载
MUELLER ELECTRIC 单芯线缆 MUELLER ELECTRIC WI-M-10-100-0 WI-M-10-100-0数据手册

WI-M-10-100-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 263.1587 ¥ 2188.0559
3+ $ 252.0786 ¥ 2094.8207
5+ $ 247.1232 ¥ 2023.6931
10+ $ 247.1232 ¥ 2023.6931
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2188.05
