BU-PB48-9

产品分类: 其他线缆
厂牌: MUELLER ELECTRIC
产品描述:
供应商型号: 314-1341-ND
供应商: Digi-Key
标准整包数: 1
MUELLER ELECTRIC 其他线缆 BU-PB48-9

BU-PB48-9概述

    电子元器件产品技术手册

    1. 产品简介

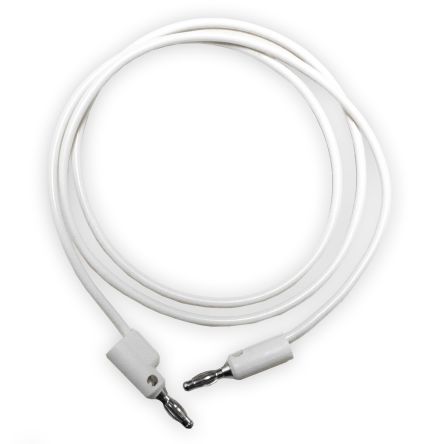

    产品名称: Mueller Electric 公司的 BU-PB-XX- 测试导线
    产品类型: 测试导线
    主要功能: 提供一种带堆叠式香蕉插头(每端)的测试导线,用于安全可靠的手动测试,适用于多种电气设备和电路。
    应用领域: 主要应用于电子实验室、维修车间和教学场所,用于连接各类电器和仪器仪表进行测试。

    2. 技术参数


    | 参数 | 规格 |

    | 长度 | 12” (30cm), 24” (61cm), 36” (.9m), 48” (1.2m), 60” (1.5m) |
    | 线材规格 | 18 AWG PVC 箝制导线 |
    | 颜色 | 黑色 (‐0), 红色 (‐2), 黄色 (‐4), 绿色 (‐5), 蓝色 (‐6), 白色 (‐9) |
    | 插头材料 | 镍镀铍铜 |
    | 插头兼容性 | 通用 4mm 香蕉插口 |
    | 电气特性 | 手动测试到 1000V, 15A |
    | 认证与合规性 | 符合 RoHS 标准 |

    3. 产品特点和优势


    - 堆叠式香蕉插头设计: 确保稳固的连接,可以同时堆叠多个插头以适应不同的测试需求。
    - 坚固耐用: 使用高强度的镍镀铍铜材料制造的香蕉插头,提供卓越的机械强度和耐腐蚀性。
    - 颜色编码: 提供多种颜色选择,方便用户识别不同线路,减少误接风险。
    - 高安全性: 可以承受高达 1000V 的电压和 15A 的电流,确保使用时的安全性。
    - 环保材料: 采用 PVC 阻燃材料制作的电线,符合环保要求。

    4. 应用案例和使用建议


    - 应用案例: 在电工实验中,将 BU-PB-XX- 用于连接电压表、电流表和待测电路之间。特别是在电力系统检修过程中,可用于高压测试场合。
    - 使用建议: 为了最大化产品性能,推荐在使用前检查插头是否有损坏或磨损,并确认使用长度是否合适。定期清洁插头接触面以保持良好的电气连接。

    5. 兼容性和支持


    - 兼容性: 与所有标准的 4mm 香蕉插口兼容,适用于各种通用仪器仪表。
    - 支持: 制造商提供详细的使用说明和技术支持,帮助用户正确安装和维护产品。

    6. 常见问题与解决方案


    - 问题 1: 导线在长时间使用后出现断裂。
    解决办法: 由于导线频繁弯曲造成的损坏,建议避免在过度弯曲处折断导线。
    - 问题 2: 插头松动,无法良好接触。
    解决办法: 检查插头与插座之间的连接是否牢固,如有必要可更换新的插头。
    - 问题 3: 导线内部有损坏。
    解决办法: 使用前应仔细检查导线外部是否有明显的损伤迹象。如果发现异常,不要使用该导线,立即联系制造商更换。

    7. 总结和推荐


    综上所述,Mueller Electric 公司的 BU-PB-XX- 测试导线具有显著的技术优势和广泛的应用场景。凭借其坚固的设计、可靠的电气性能和多样的颜色选择,这款测试导线无疑是专业电工和研究人员的理想选择。我们强烈推荐此款产品给需要高质量测试工具的专业用户。

BU-PB48-9参数

参数 值
零件状态 在售
包装方式 散装

BU-PB48-9厂商介绍

Mueller Electric制造用于测试、接地和电气连接的金属夹、测试线、插孔、插头、端子和连接器。公司以鳄鱼夹等金属夹具产品为基础,同时提供定制线缆、接地组件和感测导线。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Mueller Electric 相关型号,如 BU-40A-0、BU-27CG、BU-1420711821、BU-34 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

BU-PB48-9数据手册

厂牌 PDF简要描述 下载
MUELLER ELECTRIC 其他线缆 MUELLER ELECTRIC BU-PB48-9 BU-PB48-9数据手册
