WI-M-10-10-5

产品分类: 单芯线缆
厂牌: MUELLER ELECTRIC

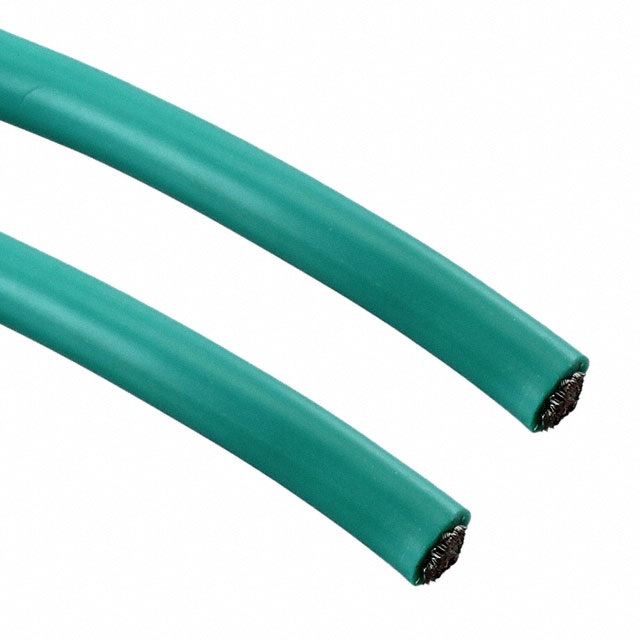

产品描述: Mueller Electric 架空电缆, Coolflex45 系列, 5.26 mm²横截面积, 美国线规10 AWG, 3.05m长
供应商型号: 2431633
供应商: 海外现货
标准整包数: 1
MUELLER ELECTRIC 单芯线缆 WI-M-10-10-5

WI-M-10-10-5概述

    电子元器件技术手册:10 AWG 带硅胶护套测试引线

    产品简介


    Mueller Electric Company 提供了一款名为 WI-M-10-@ 的高性能电子元器件。该产品是一款10 AWG(美国线规)的超重型测试引线,具有高柔韧性和耐温性能。这款引线主要应用于需要高电压和高温环境下工作的仪器仪表及工业自动化系统中。

    技术参数


    - 导体材料:1050/0.08 铜丝绞合,表面镀锡。
    - 绝缘层:柔性硅胶护套,直径为6毫米。
    - 额定电压:1100V。
    - 击穿电压:3.2KV/min。
    - 火花测试电压:10KV。
    - 工作温度范围:-40°C 到 180°C。
    - 认证标准:UL 认证,符合 UL 3640 标准。
    - 长度:产品型号中的“XX”代表引线长度,以英尺为单位,提供10'、25'、30'、50' 和 100' 标准长度选项。
    - 颜色:型号中的“@”表示引线的颜色,有黑色(-0)和红色(-2)两种可选。

    产品特点和优势


    - 高柔韧性:采用硅胶护套,使得该引线具有出色的弯曲性能,即使在恶劣的工作条件下也能保持稳定。
    - 耐高温:工作温度范围宽泛,能够在极端低温至高温环境中正常工作。
    - 高电压耐受力:具备优良的电绝缘性能,能够承受高达1100V的电压。
    - UL 认证:通过严格的 UL 认证,确保产品质量和安全标准。

    应用案例和使用建议


    - 工业自动化:用于连接工业传感器和控制设备,在高温或高压环境下进行信号传输。
    - 仪器仪表:适用于实验室环境下的精密测量设备,如高精度万用表等。
    - 使用建议:为了确保最佳性能,建议在安装时避免过度弯曲和扭折引线,同时注意保持适当的温度和湿度条件。

    兼容性和支持


    - 兼容性:该产品可以与各种标准接口的仪器和设备兼容,适合作为测试和测量应用中的连接线。
    - 支持:Mueller Electric Company 提供全面的技术支持和售后服务,包括安装指导和故障排查。

    常见问题与解决方案


    - 问题1:如何判断引线是否损坏?
    - 解决方法:使用万用表检测引线的电阻值,如果阻值异常则可能存在断路或短路现象。
    - 问题2:如何处理引线的磨损?
    - 解决方法:定期检查并更换磨损严重的部分,确保连接部位牢固可靠。

    总结和推荐


    综上所述,Mueller Electric Company 的 WI-M-10-@ 是一款非常适合在工业自动化和精密测量领域使用的高性能测试引线。它具有优异的电气性能、耐高温和高电压的能力,以及良好的兼容性。对于需要在苛刻环境下工作的专业人士来说,这是一个非常值得信赖的选择。强烈推荐给需要这类特殊应用场合的客户。

WI-M-10-10-5参数

参数
10.00' (3.05m)
零件状态 在售
包装方式 袋装

WI-M-10-10-5厂商介绍

Mueller Electric是一家在电气领域享有盛誉的公司,专注于提供高质量的电气解决方案。公司主营产品包括:

1. 配电产品:包括断路器、熔断器、接触器等,广泛应用于工业、商业和住宅建筑的电力分配。

2. 控制产品:如继电器、定时器、传感器等,用于自动化控制和监测系统。

3. 保护产品:包括过载保护器、短路保护器等,确保电气系统的安全运行。

4. 连接产品:如接线端子、电缆接头等,用于电气系统的连接和布线。

Mueller Electric的优势在于:

1. 技术创新:公司不断研发新技术,以满足市场对高性能、高可靠性电气产品的需求。

2. 质量保证:严格的质量控制流程,确保每一件产品都符合高标准。

3. 定制服务:根据客户需求提供定制化的电气解决方案。

4. 广泛的应用领域:产品广泛应用于能源、工业自动化、建筑、交通等多个领域,满足不同行业的需求。

WI-M-10-10-5数据手册

厂牌 PDF简要描述 下载
MUELLER ELECTRIC 单芯线缆 MUELLER ELECTRIC WI-M-10-10-5 WI-M-10-10-5数据手册

WI-M-10-10-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 249.5148
10+ ¥ 237.3273
25+ ¥ 228.0119
50+ ¥ 221.012
100+ ¥ 215.2548
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 249.51
