首页  >  产品百科  >  MP86945-AGVT-Z

MP86945-AGVT-Z

产品分类: 其他驱动器
产品描述: Monolithic, Half-Bridge with Built-in, Internal Power MOSFETs and Gate Drivers
供应商型号: QMPS-MP86945-AGVT-Z
供应商: Monolithic Power Systems
标准整包数: 1
MONOLITHIC POWER SYSTEMS 其他驱动器 MP86945-AGVT-Z

MP86945-AGVT-Z概述

    MP86945A Intelli-Phase™ 解决方案的技术手册解析

    1. 产品简介


    MP86945A 是一款高度集成化的半桥驱动器芯片,内置高侧(HS)和低侧(LS)功率MOSFET及驱动电路,是为多相降压转换器设计的理想选择。它能够提供高达60A的连续输出电流,在4.5V至16V的输入电压范围内保持高效工作。通过采用内部电源MOSFET与驱动器一体化设计,MP86945A不仅减少了死区时间和寄生电感,还显著提升了整体效率。其工作频率范围可达100kHz到2MHz,广泛应用于服务器、图形卡核心调节器以及电源模块等领域。

    2. 技术参数


    以下是MP86945A的主要技术参数:
    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 4.5 至 16 | V |
    | 输出电流 | 60 | A |
    | 驱动电压 | 3.0 至 3.6 | V |
    | 最大工作温度 | 150 | °C |
    | 热阻抗 | 1.8 / 6.3 | °C/W |
    | PWM逻辑高电平 | 2.50 | V |
    | PWM逻辑低电平 | 0.80 | V |
    | 电流检测增益误差 | ±2%
    | 温度检测灵敏度 | 10 | mV/°C |

    3. 产品特点和优势


    - 高效率:通过集成驱动器和MOSFET,实现了卓越的死区时间和寄生电感控制,使效率大幅提升。
    - 多功能性:支持三态PWM信号、准确的电流检测和温度感应,适合复杂的应用场景。
    - 可靠性强:具备过流保护、过温保护和短路保护功能,确保长期稳定运行。

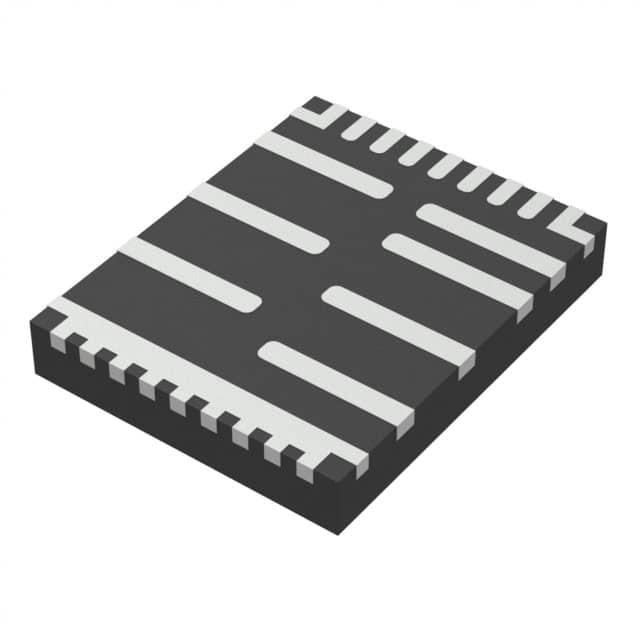

    - 易于集成:小巧的TQFN封装(4mm×5mm),便于PCB布局设计。

    4. 应用案例和使用建议


    应用案例:
    - 服务器核心电压供电。
    - 图形卡核心调节器。
    - 用于多相设计的电源模块。
    使用建议:
    - 在设计过程中需确保输入电容靠近芯片放置,以减少输入电压尖峰。
    - 使用宽铜箔层连接VIN和PGND,以降低寄生电感和电阻。
    - 在高温环境下使用时,注意外部散热设计,防止过热触发保护机制。

    5. 兼容性和支持


    MP86945A可与多种控制器兼容,并且支持通过FAULT#引脚上报故障状态。Monolithic Power Systems (MPS) 提供详尽的技术文档和支持服务,包括设计指南和故障排查手册。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查系统散热设计,增加风扇或散热片。 |
    | PWM信号无法正常工作 | 检查PWM信号的幅值是否符合要求。 |
    | 故障信号未及时复位 | 检查VIN或VDD是否完全断电后重新启动。|

    7. 总结和推荐


    综合评估:
    MP86945A凭借其高集成度、高效能以及丰富的保护功能,在服务器和高性能计算领域表现出色。它的紧凑型封装和灵活的接口使其成为多相供电系统的理想选择。
    推荐意见:
    对于需要高功率密度和高效率的多相供电系统,MP86945A是一款值得推荐的产品。它能够在严苛的工作条件下提供可靠的性能,同时简化了设计流程,是工程师的首选之一。

MP86945-AGVT-Z参数

参数
驱动数量 -
拓扑 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP86945-AGVT-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP86945-AGVT-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS 其他驱动器 MONOLITHIC POWER SYSTEMS MP86945-AGVT-Z MP86945-AGVT-Z数据手册

MP86945-AGVT-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 67.3989
50+ ¥ 63.389
100+ ¥ 56.6492
500+ ¥ 42.8281
1000+ ¥ 36.6855
3000+ ¥ 35.1498
库存: 3000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 673.98
