NB634EL-LF-Z

产品分类: DC-DC稳压器
产品描述: 正,降压 Yes 500KHz Adjustable式 1 21.6V 800mV 24V 4.5V QFN-14 贴片安装
供应商型号: 1589-1818-1-ND
供应商: Digi-Key
标准整包数: 1
MONOLITHIC POWER SYSTEMS DC-DC稳压器 NB634EL-LF-Z

NB634EL-LF-Z概述

    高效5A同步降压转换器NB634

    产品简介


    NB634是Monolithic Power Systems (MPS)推出的一款高效同步整流降压开关模式转换器,内置内部功率MOSFET。这款转换器能够提供高达5A的连续输出电流,适用于4.5V至24V的输入电压范围。NB634具有出色的负载和线性调节能力,特别适用于笔记本系统、网络系统、数字机顶盒和个人视频记录仪等领域。

    技术参数


    以下是NB634的主要技术参数和性能指标:
    - 输入电压范围: 4.5V至24V
    - 输出电流: 最大5A
    - 内部功率MOSFET的低导通电阻: 低至120mΩ(高侧)和20mΩ(低侧)
    - 固定开关频率: 500kHz
    - 外部时钟同步频率范围: 300kHz至2MHz
    - 内部补偿
    - 过流保护和热关断
    - 可调输出电压范围: 0.8V至24V

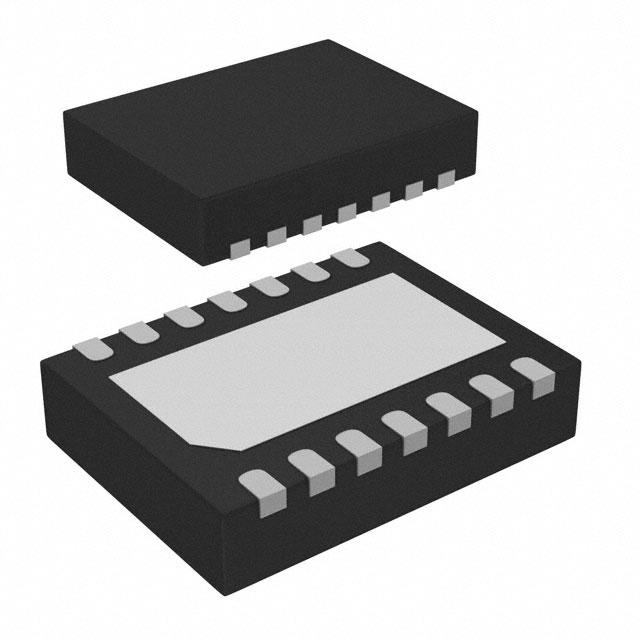

    - 封装形式: QFN14 (3mm x 4mm)

    产品特点和优势


    - 宽输入电压范围: 能够在4.5V到24V之间稳定工作,适用范围广。
    - 高效率: 高达5A的连续输出电流和500kHz的固定开关频率,保证了高效率。
    - 低RDS(on): 内置的内部功率MOSFET具有较低的导通电阻,减少了能量损耗。
    - 集成保护功能: 包括锁存式过流保护和热关断,确保系统的安全运行。
    - 小尺寸封装: 采用QFN14 (3mm x 4mm) 封装,节省空间,易于集成。

    应用案例和使用建议


    - 典型应用: 笔记本系统、I/O电源、网络系统、数字机顶盒、个人视频记录仪、平板电视和显示器、分布式电源系统等。
    - 使用建议: 在设计应用电路时,应选择合适的电感器,以提高效率并减少纹波。建议选用DC电流额定值至少比最大负载电流高出25%的电感器。同时,根据实际需求调整反馈电阻,确保输出电压稳定。

    兼容性和支持


    - 兼容性: NB634可以与多种其他电子元器件和设备兼容,特别适用于需要高效率和紧凑设计的应用。
    - 支持: MPS为客户提供详尽的技术文档和支持,包括详细的电路图和布局指南。此外,MPS还提供在线技术支持和售后服务,确保用户能够快速解决问题。

    常见问题与解决方案


    1. 问题: 启动过程中出现启动失败。
    - 解决方案: 确保EN引脚在启动前保持高电平,并且输入电压超过启动阈值。

    2. 问题: 输出电压不稳定。
    - 解决方案: 检查反馈电阻值是否正确,并确保外围电容和电感选型合理。
    3. 问题: 过热保护导致器件关闭。
    - 解决方案: 检查散热设计是否合理,确保芯片工作温度不超过150℃。

    总结和推荐


    NB634是一款高效、稳定的同步降压转换器,适用于多种应用场景。其宽输入电压范围、高效率、低RDS(on)等特点使其在市场上具有较强的竞争力。推荐在高功率密度和高效能要求的应用中使用。通过遵循产品手册中的建议进行电路设计和布局,用户可以充分发挥其性能,确保系统的稳定运行。

NB634EL-LF-Z参数

参数
最小输入电压 4.5V
开关频率 500KHz
输出类型 Adjustable式
最大输入电压 24V
功能 Buck
最小输出电压 800mV
输出数量 1
同步整流器 Yes
拓扑 正,降压
最大输出电压 21.6V
通用封装 QFN-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NB634EL-LF-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

NB634EL-LF-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS NB634EL-LF-Z NB634EL-LF-Z数据手册

NB634EL-LF-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0392 ¥ 34.1312
10+ $ 2.5909 ¥ 21.8933
25+ $ 2.1312 ¥ 17.8352
100+ $ 1.719 ¥ 14.386
250+ $ 1.5167 ¥ 12.6925
500+ $ 1.3921 ¥ 11.6505
1000+ $ 1.2879 ¥ 10.7779
2500+ $ 1.235 ¥ 10.3354
库存: 3499
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.13
