NB649EQJ-LF-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 600KHz Adjustable 1 15V 800mV 25V 4.5V QFN-30 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
MONOLITHIC POWER SYSTEMS DC-DC稳压器 NB649EQJ-LF-Z

NB649EQJ-LF-Z概述

    高频同步降压转换器:NB649 的全面技术解析

    1. 产品简介


    NB649 是一款高性能的高频同步整流降压开关模式转换器,集成了内部低功耗线性稳压器(LDO)。它提供了一个非常紧凑的解决方案,能够在广泛的输入电压、负载和线路上实现连续8A的输出电流。NB649 支持固定频率为600kHz的工作模式,内置了高效的功率MOSFET,适合用于多种应用场景。
    该产品广泛应用于笔记本电脑系统、网络系统以及分布式电源系统中。其卓越的设计使其成为需要高效能电源管理解决方案的理想选择。

    2. 技术参数


    以下为NB649的关键技术规格:
    - 输入电压范围:5.5V 至 25V
    - 输出电流:8A(连续)
    - 内置功率MOSFET:低导通电阻(RDS(ON)),高效率
    - 固定开关频率:600kHz
    - 外部时钟同步范围:300kHz 至 1MHz
    - 内置LDO输出电流:100mA
    - 工作温度范围:-20°C 至 +85°C

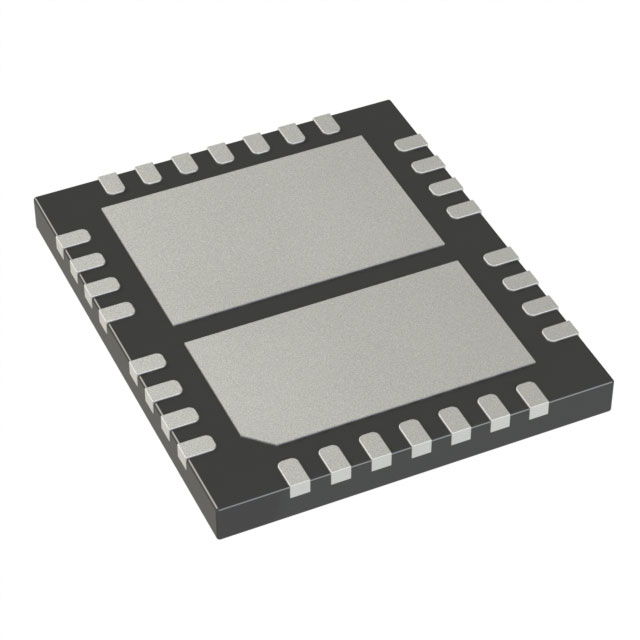

    - 封装形式:5mm x 6mm 30引脚QFN封装

    3. 产品特点和优势


    NB649 的主要特点和优势包括:
    - 高集成度:内置LDO和高效功率MOSFET,显著减少外部元件数量。
    - 宽输入电压范围:支持5.5V至25V的宽输入电压,适应多种供电环境。
    - 高可靠性保护机制:具备过流保护(OCP)和热关断功能,确保设备安全运行。
    - 紧凑设计:采用小尺寸QFN封装,节省PCB空间。
    - 优异的电气特性:高开关频率(600kHz)和优秀的负载及线路调节能力。
    这些特点使得NB649在高效能电源管理中具有极高的市场竞争力。

    4. 应用案例和使用建议


    典型应用
    - 笔记本电脑系统:为I/O接口提供稳定电源。
    - 网络设备:支持路由器、交换机等高速网络设备的电源需求。
    - 分布式电源系统:为多个子系统提供可靠电源。
    使用建议
    1. 在设计PCB布局时,确保SW引脚和BST引脚之间的去耦电容(如1.2μH电感)正确连接,以提高效率并降低噪声。
    2. 对于大电流负载,使用宽PCB走线和多层连接,减少阻抗和发热。
    3. 合理设置软启动时间(通过SS引脚),避免启动时的浪涌电流问题。

    5. 兼容性和支持


    - 兼容性:NB649可与其他标准电源芯片协同工作,适配多种电路设计需求。
    - 技术支持:Monolithic Power Systems 提供详尽的技术文档和在线支持服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    1. 问题:芯片无法正常启动
    - 原因:输入电压低于UVLO阈值(4.0V)。
    - 解决方案:确保输入电压在规定范围内,必要时增加输入电容。
    2. 问题:输出电压不稳定
    - 原因:反馈网络阻值设置不准确。
    - 解决方案:重新计算并调整FB引脚上的分压电阻。
    3. 问题:芯片过热
    - 原因:散热不足或负载过大。
    - 解决方案:改善散热设计,如添加散热片或降低负载电流。

    7. 总结和推荐


    综上所述,NB649是一款功能强大且高度集成的高频同步降压转换器,适合各种复杂应用场景。其高效率、高可靠性以及良好的成本效益,使其在市场上具有很强的竞争优势。对于需要高效电源管理的用户,我们强烈推荐选用此产品。

NB649EQJ-LF-Z参数

参数
输出数量 1
输出类型 Adjustable
同步整流器 Yes
最小输入电压 4.5V
拓扑 Buck
功能 Step-Down
最小输出电压 800mV
最大输出电压 15V
开关频率 600KHz
最大输入电压 25V
通用封装 QFN-30
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NB649EQJ-LF-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

NB649EQJ-LF-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS NB649EQJ-LF-Z NB649EQJ-LF-Z数据手册

NB649EQJ-LF-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
