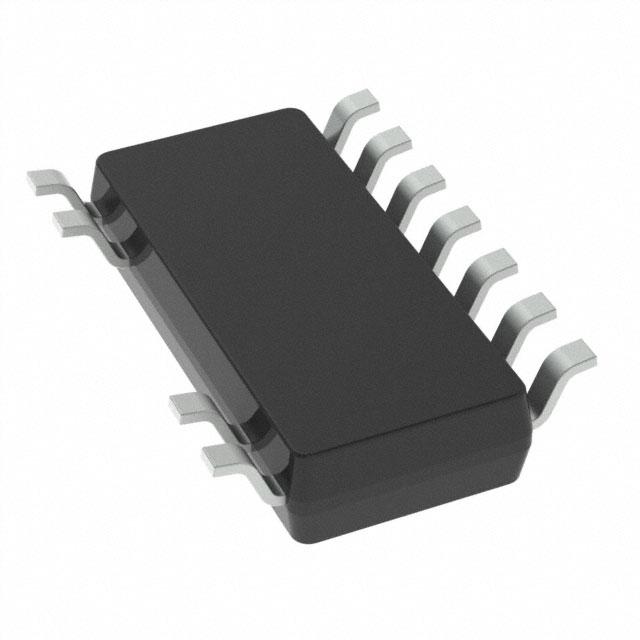

HF900GS-Z

产品分类: AC-DC稳压器
产品描述: 10.1V~24.5V Flyback 300KHz 1.45W 50mA~400mA 11.5V 900V 14.5V 隔离 Yes 短路,超温,过压 900V SOIC-14-11 贴片安装,黏合安装
供应商型号: QMPS-HF900GS-Z
供应商: Monolithic Power Systems
标准整包数: 1
MONOLITHIC POWER SYSTEMS AC-DC稳压器 HF900GS-Z

HF900GS-Z概述

    高质量文章:HF900 900V离线开关调节器技术手册解析

    产品简介


    HF900 是一款集成了 900V 内置 MOSFET 的飞跨降压式(Flyback)开关调节器,适用于 AC/DC 转换应用。凭借其高可靠性设计,HF900 在智能电表、大型家用电器、工业控制及不稳定的电网供电产品领域得到广泛应用。此产品采用峰值电流模式控制,具有快速瞬态响应和易于补偿的优点,并支持主动突发模式以降低空载功耗。

    技术参数


    以下是 HF900 的关键技术规格和性能参数:
    | 参数名称 | 符号 | 条件 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    ||
    | 开关频率 | fS | - | 90 | 104 | 118 | kHz |
    | 启动电流源 | ICharge | VCC=6V, VDrain=400V | 1.35 | 2.00 | 3.1 | mA |
    | 最小导通电阻 | RDS(ON) | VCC=10.1V, IDrain=100mA | 13 | 17 | - | Ω |
    | 起始电压关闭阈值 | VCCL | - | 8.9 | 9.4 | 10.1 | V |
    | 过载保护触发点 | VOLP | - | 3.5 | 3.8 | 4.1 | V |
    | 过热保护阈值 | - | - | - | 150 | - | °C |
    | 电磁干扰抑制范围 | RJittering | 示例频率 fS=100kHz | ±4% | - | - | % |
    此外,HF900 支持多种保护功能,如过压保护(OVP)、过流保护(SCP)、欠压锁定(UVLO)和短路保护(SCP),并具有频率抖动功能,可减少 EMI 滤波成本。

    产品特点和优势


    HF900 的核心优势包括:
    1. 高集成度:集成 900V MOSFET,减少了外部组件需求。
    2. 低功耗:通过主动突发模式显著降低了待机功耗。
    3. 精准保护机制:内置过温保护(OTP)、过压保护(OVP)、过载保护(OLP)和短路保护(SCP),确保系统安全运行。
    4. 灵活的频率设置:可通过外部电阻编程设定开关频率,支持高达 300kHz 的频率范围。
    5. 卓越的抗干扰能力:采用频率抖动技术,有效降低无线通信环境中的干扰。
    6. 多封装选择:提供 SOIC14-11 和 PDIP8-7EP 封装形式,便于适配不同电路板布局需求。
    这些特性使 HF900 成为 AC/DC 应用的理想选择,尤其适用于需要高可靠性和强保护特性的工业和家庭自动化场景。

    应用案例和使用建议


    典型应用:
    - 智能电表:用于计量和电源管理。
    - 大型家电:如洗衣机、冰箱等,需应对不稳定电网环境。
    - 工业控制设备:如 PLC 控制单元,要求高性能和稳定性。
    使用建议:
    1. 优化散热设计:由于其较高的功率损耗限制(PD=1.45W-1.47W),建议在高功率场景中进行有效的散热处理。
    2. 合理规划 FSET 引脚电阻:根据所需的工作频率调整外部电阻,以满足特定设计需求。
    3. 关注过压保护:当输入电压超出 VCC 范围时,需确保辅助电路的设计能够迅速切断主回路。
    4. 测试输出纹波:在调试阶段重点关注 VOUT 的稳定性和纹波大小,避免对负载产生不良影响。

    兼容性和支持


    HF900 可与大多数主流 MCU 和传感器兼容,适合作为嵌入式系统的电源模块。Monolithic Power Systems(MPS)提供详尽的技术文档和支持服务,帮助客户快速完成产品开发。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 输入电压超出范围 | 确保输入电压在 10.1V 至 24.5V 之间。 |
    | 输出电压波动过大 | 检查反馈网络的阻值是否正确设置。 |
    | 开关频率不符合预期 | 检查 FSET 引脚连接的电阻值是否准确。 |
    | 设备过热 | 检查散热设计是否符合要求,必要时添加风扇或散热片。 |

    总结和推荐


    HF900 900V 离线开关调节器以其强大的集成能力和丰富的保护功能脱颖而出,是一款高度可靠且易用的 AC/DC 转换解决方案。其适用范围广泛,特别适合工业和家用设备中对稳定性和抗干扰能力要求较高的场合。推荐在以下场景中优先选用:智能电表、大型家电及不稳定的电网供电产品。对于追求高性价比和高性能的设计师来说,HF900 是一款不可错过的优秀产品。
    通过本文,我们全面解析了 HF900 的技术参数、应用优势和实用建议,希望为您提供清晰的参考信息。如需进一步技术支持,请联系 Monolithic Power Systems 官方客服。

HF900GS-Z参数

参数
拓扑 Flyback
隔离 隔离
最小输出电压 -
输出电流 50mA~400mA
占空比 -
开关频率 300KHz
内部开关 Yes
电压 - 电源(Vcc/Vdd) 10.1V~24.5V
最小输入电压 11.5V
故障保护 短路,超温,过压
功率 1.45W
最大输出电压 900V
击穿电压 900V
最大输入电压 14.5V
通用封装 SOIC-14-11
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
