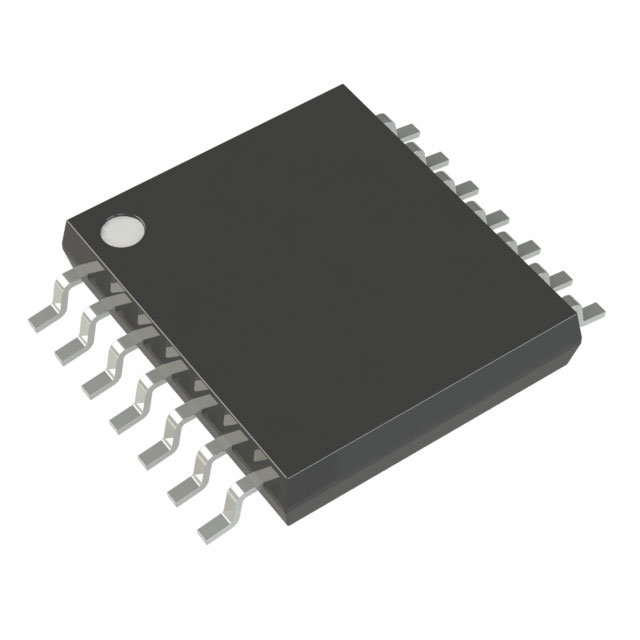

MP5421DM-LF-Z

产品分类: 运算放大器
产品描述: 1.6mA(x4 Channels) 45V/μs 14MHz Rail to Rail 70mA 4 2mV 500nA 20MHz General Purpose TSSOP-14 贴片安装,黏合安装
供应商型号: MP5421DM-LF-Z-ND
供应商: Digi-Key
标准整包数: 1
MONOLITHIC POWER SYSTEMS 运算放大器 MP5421DM-LF-Z

MP5421DM-LF-Z概述

    高速单电源轨到轨输入输出运算放大器:MP5121、MP5221 和 MP5421

    产品简介


    MP5121(单通道)、MP5221(双通道)和 MP5421(四通道)是高速、高电压、具有轨到轨输入输出特性的运算放大器,专为薄膜晶体管液晶显示器(TFT-LCD)中的电压参考缓冲电路设计。该系列产品凭借出色的总体性能和多功能性脱颖而出,适用于众多便携式应用,如电子笔记本、触摸屏显示设备和个人通信设备等。

    技术参数


    以下是 MP5121/MP5221/MP5421 的关键技术规格:
    - 工作电压范围:3.2V 至 20V(单电源)。
    - 功耗:每个放大器 1.6mA(典型值),且可在 50mA 输出电流条件下运行。
    - 带宽:-3dB 带宽高达 20MHz。
    - 压摆率:45V/μs。
    - 输入电压范围:可低至负电源电压以下 0.5V,高至上限电源电压以上 0.5V。
    - 输出摆幅:接近正负电源电压 100mV。
    - 封装类型:
    - MP5121:TSOT-5 封装。
    - MP5221:MSOP-8 封装。
    - MP5421:TSSOP-14 封装。

    产品特点和优势


    1. 高性能:高带宽(20MHz)和高速度(45V/μs 压摆率)使其适用于高频信号处理。
    2. 灵活供电:支持 3.2V 至 20V 单电源操作,广泛适应不同电压需求。
    3. 卓越驱动能力:能提供高达 50mA 的输出电流,具备强大的负载驱动能力。
    4. 易于集成:紧凑的封装设计(如 TSOT-5、MSOP-8 和 TSSOP-14),便于现代电子系统的设计。
    5. 可靠性保障:拥有完善的保护机制,能够在过流情况下自动进入热关断状态。

    应用案例和使用建议


    1. TFT-LCD 驱动电路:作为 LCD 显示面板的电压参考缓冲器,确保信号的稳定传输。
    2. 个人通信设备:支持手机、平板电脑等小型电子设备的高频信号放大需求。
    3. 建议使用方案:在设计过程中,注意为运算放大器提供适当的接地平面,以减少噪声干扰;并选择合适大小的旁路电容以提高供电稳定性。

    兼容性和支持


    - 兼容性:该系列放大器可与多种微控制器和其他标准电路接口无缝协作。
    - 技术支持:Monolithic Power Systems 提供详尽的技术文档及客户支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:当输出接近电源电压时,电流输出能力下降。
    - 解决方案:降低负载阻抗或使用更高电压电源供电。
    2. 问题:功耗过高导致发热严重。
    - 解决方案:改善散热设计,例如增加散热片或增强空气流通。

    总结和推荐


    综上所述,MP5121/MP5221/MP5421 是一款高性能、高可靠性的运算放大器,尤其适合需要高速、高压和低功耗的应用场景。它的多项独特功能和优越性能使其在市场上具有较强的竞争力。因此,对于需要高效能运算放大器的项目,我们强烈推荐选用此系列产品。

MP5421DM-LF-Z参数

参数
通道数量 -
典型增益带宽 14MHz
-3db带宽 20MHz
电流 - 输入偏置 500nA
最小工作供电电压 -
关闭 -
典型压摆率 45V/μs
输出类型 Rail to Rail
每个通道的输出电流 70mA
典型供电电流 1.6mA(x4 Channels)
CMRR - 共模抑制比 -
最大工作供电电压 -
电路数 4
放大器类型 General Purpose
Vos - 输入偏置电压 2mV
典型输入噪声电压密度 -
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
