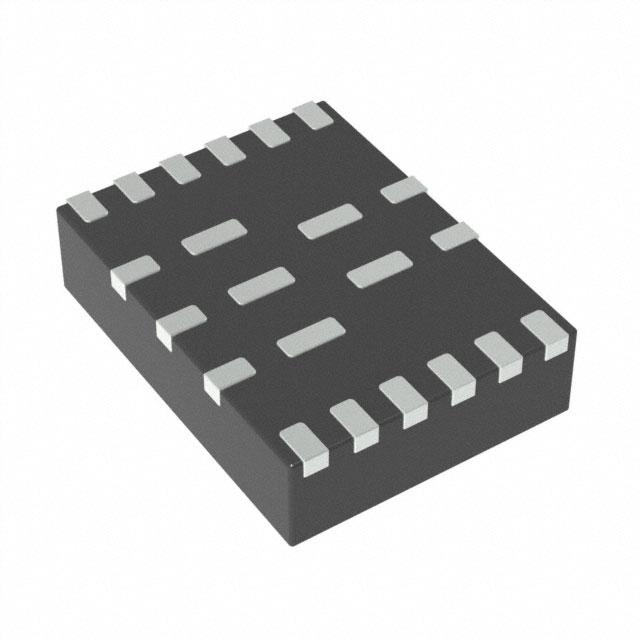

NB650HGL-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 150KHz~1MHz Adjustable 1 13V 600mV 22.5V 4.5V QFN-17 贴片安装,黏合安装
供应商型号: NB650HGL-Z-ND
供应商: Digi-Key
标准整包数: 1
MONOLITHIC POWER SYSTEMS DC-DC稳压器 NB650HGL-Z

NB650HGL-Z概述

    # 高效同步降压转换器:NB650/NB650H 技术详解

    产品简介


    NB650/NB650H 是一款高性能的全集成式高频同步整流降压开关模式转换器,具备动态输出电压控制功能。该系列产品适用于需要高效率、快速瞬态响应及紧凑设计的应用场景。它能够在宽输入电压范围内提供高达 6A 的连续输出电流,并具有优异的负载和线路调节能力。主要应用于笔记本电脑、网络系统、数字机顶盒、平板电视以及分布式电源系统等领域。

    技术参数


    以下是 NB650/NB650H 的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 | 12 | 28 | V |
    | 输出电流 | 0 | 6 | 6 | A |
    | 高侧 MOSFET 导通电阻 | 50 50 | mΩ |
    | 低侧 MOSFET 导通电阻 | 18 18 | mΩ |
    | 参考电压精度 1 % |
    | 工作温度范围 | -40 | 125 | 150 | °C |
    | 开关频率范围 | 150 1000 | kHz |

    产品特点和优势


    独特功能:
    1. 动态输出电压控制:通过 2-bit VID 输入,支持实时调整输出电压。
    2. 高效能:采用先进的开关损耗降低技术,实现高效率运行。
    3. 快速瞬态响应:基于常开时间(COT)控制模式,确保出色的负载变化适应性。
    市场竞争力:
    - 超低功耗:待机电流仅为几微安。
    - 小巧封装:QFN17 (3mm×4mm),节省PCB空间。
    - 强大的保护机制:包括短路保护、过流保护、过压保护、欠压保护及热关断。

    应用案例和使用建议


    应用场景
    - 笔记本电脑及其I/O供电。
    - 网络交换机和其他网络基础设施。
    - 智能电视和平板显示器。
    使用建议
    对于笔记本电脑的应用,可以参考典型应用电路图进行设计,确保所有必要的外部元件如电感和电容正确配置。此外,在选择外部元件时应注意避免高频噪声对系统稳定性的影响。

    兼容性和支持


    兼容性
    NB650/NB650H 设计上兼容多种标准外接组件,便于集成到现有设计中。同时,其小巧的 QFN17 封装使其非常适合空间受限的设计项目。
    支持和服务
    Monolithic Power Systems 提供全面的技术支持文档和技术服务团队,帮助客户解决从原型开发到量产阶段遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈网络电阻值是否准确 |
    | 启动后立即进入热关断状态 | 确认散热措施是否到位 |
    | 输出电流不足 | 确保输入电压足够并检查功率级元件状态 |

    总结和推荐


    综合评估
    NB650/NB650H 在高效率、紧凑设计和多功能性方面表现出色,特别适合于需要高可靠性、高效率且对成本敏感的应用场合。其集成度高、易于使用的特点使其成为现代电子系统设计的理想选择。
    推荐结论
    鉴于上述优点,强烈推荐使用 NB650/NB650H 作为新一代电子设备的核心电源管理芯片。无论是便携式消费电子产品还是工业控制领域,这款转换器都能提供卓越的表现和支持。

NB650HGL-Z参数

参数
开关频率 150KHz~1MHz
最大输出电压 13V
最大输入电压 22.5V
最小输出电压 600mV
输出数量 1
最小输入电压 4.5V
输出类型 Adjustable
拓扑 Buck
功能 Step-Down
同步整流器 Yes
通用封装 QFN-17
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NB650HGL-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

NB650HGL-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS NB650HGL-Z NB650HGL-Z数据手册

NB650HGL-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
