MP9186GQ-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 500KHz Adjustable 1 18V 800mV 20V 4.5V QFN-14 贴片安装,黏合安装
供应商型号: MP9186GQ-Z
供应商: 国内现货
标准整包数: 100
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MP9186GQ-Z

MP9186GQ-Z概述

    MP9186 20V, 6A Synchronous Step-Down Converter

    1. 产品简介


    MP9186 是一款由 Monolithic Power Systems (MPS) 开发的高度集成同步降压转换器。该器件具备内部功率 MOSFET,可实现宽输入电压范围内的高效连续输出电流,特别适用于需要高效率和紧凑设计的应用场景。主要功能包括同步整流、峰值电流模式控制、快速瞬态响应等。广泛应用于DSL调制解调器、电缆调制解调器、机顶盒等领域。

    2. 技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入电压范围 | VIN 4.5 20 | V |
    | 输出电流 | IOUT 6 A |
    | 高侧开关导通电阻 | HSRDS-ON 60 | mΩ |
    | 低侧开关导通电阻 | LSRDS-ON 30 | mΩ |
    | 最大占空比 | DMAX | VFB = 700mV, RSET=30k | 90 95 | % |
    | 振荡频率 | fSW | RSET=30k | 400 | 500 | 600 | kHz |
    | 软启动时间 | SS | 5 | 8 | 11 | µA |
    | 热关断温度 | TSD 150 | °C |
    | 热关断滞回 | TSD-HYS 30 | °C |

    3. 产品特点和优势


    - 宽输入电压范围:支持4.5V到20V的输入电压,适应多种电源条件。
    - 高效率:通过同步整流和峰值电流模式控制实现高效率。

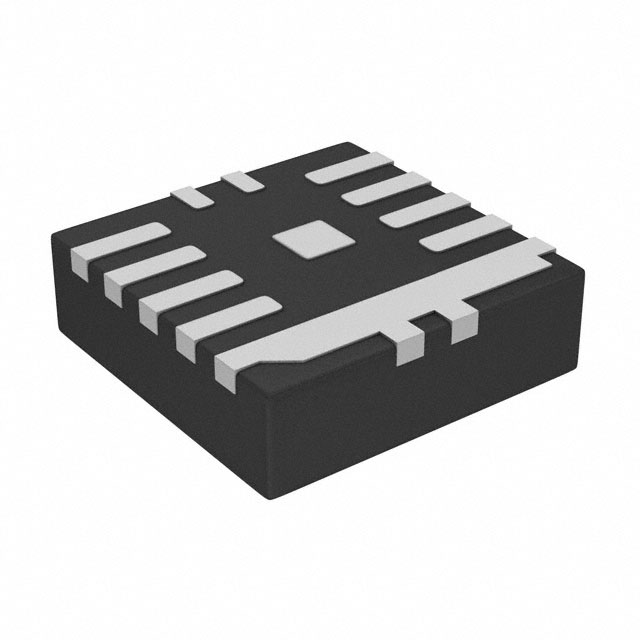

    - 紧凑设计:采用14引脚3x3mm QFN封装,占用极小的电路板空间。
    - 保护功能全面:包括过流保护、热关断等,确保系统安全稳定运行。

    4. 应用案例和使用建议


    应用案例:在DSL调制解调器和机顶盒中使用MP9186可以提供稳定的电源输出,提升整体系统性能。例如,在DSL调制解调器中,MP9186可以确保稳定的5V输出,满足系统对电压稳定性的要求。
    使用建议:
    - 在设置输出电压时,参考典型应用部分,合理选择反馈电阻R1和R2的值。
    - 使用宽PCB走线连接SW引脚,确保低阻抗路径。
    - 为了减少启动时的冲击电流,可以连接一个软启动电容到SS引脚进行调整。

    5. 兼容性和支持


    MP9186兼容常见的外部元件,并且Monolithic Power Systems提供详尽的技术支持和文档资料。用户可通过访问官网获取最新的技术文档和支持服务。

    6. 常见问题与解决方案


    问题1:如何避免启动时的过冲现象?
    - 解决方案:通过连接一个软启动电容到SS引脚,设置合理的软启动时间来平滑启动过程。
    问题2:如何正确连接EN引脚以避免损坏Zener二极管?
    - 解决方案:确保EN引脚通过一个合适的拉高电阻连接到VIN引脚,使EN输入电流小于100µA。

    7. 总结和推荐


    综上所述,MP9186是一款高性能的同步降压转换器,具有宽输入电压范围、高效率、紧凑设计和全面的保护功能。特别是在DSL调制解调器和机顶盒等应用中表现出色。强烈推荐在需要高效能、紧凑设计的系统中使用MP9186。如果您正在寻找一款可靠的电源管理芯片,MP9186无疑是最佳选择之一。

MP9186GQ-Z参数

参数
拓扑 Buck
最大输出电压 18V
最小输出电压 800mV
开关频率 500KHz
功能 Step-Down
最大输入电压 20V
最小输入电压 4.5V
同步整流器 Yes
输出类型 Adjustable
输出数量 1
通用封装 QFN-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP9186GQ-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP9186GQ-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS MP9186GQ-Z MP9186GQ-Z数据手册

MP9186GQ-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
