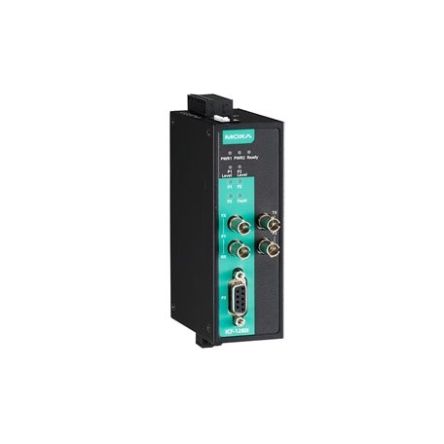

ICF-1280I-S-ST

产品分类: 其他接口芯片
厂牌: MOXA
产品描述: 单模以太网媒体转换器, 最大传输距离45km
供应商型号: MCN-ICF-1280I-S-ST
供应商: 海外现货
标准整包数: 1
MOXA 其他接口芯片 ICF-1280I-S-ST

ICF-1280I-S-ST概述

    # ICF-1280I工业Profibus光纤转换器技术手册

    产品简介


    ICF-1280I系列是Moxa公司生产的工业级Profibus到光纤转换器。这些转换器主要用于将Profibus信号从铜缆转换为光纤传输。通过这一转换,传输距离可以延长至4公里(多模光纤)或45公里(单模光纤),为远程通信提供了极大的便利。该系列产品具有高度的可靠性、稳定性和可扩展性,广泛应用于工业自动化控制、数据采集等领域。

    技术参数


    | 参数 | 描述 |

    | Profibus接口 | 波特率:9.6 kbps至12 Mbps;连接器:DB9 Female |
    | 光纤接口 | 多模光纤:波长820 nm,发射功率-14 dBm,接收灵敏度-28 dBm,链路预算14 dBm,传输距离4 km;
    单模光纤:波长1310 nm,发射功率-7 dBm,接收灵敏度-29 dBm,链路预算21 dBm,传输距离45 km |
    | 电源参数 | 输入电流:370 mA @ 12至48 VDC;输入电压:12至48 VDC;功率消耗:370 mA @ 12至48 VDC;双电源输入 |
    | 环境要求 | 操作温度:标准型号:0至60°C;宽温型号:-40至75°C;存储温度:-40至75°C;相对湿度:5%至95%(非冷凝) |
    | 物理特性 | 尺寸:39 x 115 x 70 mm(1.54 x 4.53 x 2.76 in);重量:225 g(0.49 lb) |

    产品特点和优势


    1. 零恢复时间的冗余光纤环网:通过配置所有ICF-1280I转换器为冗余环网模式,即使发生故障也不会导致数据包丢失。
    2. 自动波特率检测:支持高达12 Mbps的数据速率,并且能够自动检测连接的Profibus设备的波特率。
    3. Profibus安全功能:防止数据报在运行段落中被破坏,确保数据通信的可靠性。
    4. 远程光纤诊断功能:可以通过简单的DIP开关调整来确定光纤链路的故障点,并检查整体网络拓扑结构。
    5. 2 kV隔离保护:提供强大的电气隔离,确保在电气噪声和短路情况下仍能正常工作。

    应用案例和使用建议


    应用案例
    ICF-1280I系列非常适合用于工业自动化系统中的长距离数据传输。例如,在石油化工行业、冶金行业或电力系统中,这些转换器可以有效地将Profibus信号转换为光纤信号,从而实现远程监控和控制。
    使用建议
    - 在进行安装时,请确保将设备正确地安装在DIN导轨上,并保证良好的接地。
    - 在使用过程中,定期检查光纤链路的状态,可以通过远程光纤诊断功能进行检查,以及时发现并解决问题。
    - 针对高要求的应用环境(如高温或低温环境),建议选择宽温型号的产品,以确保设备在极端条件下的稳定性。

    兼容性和支持


    ICF-1280I系列转换器支持Profibus协议,并且与市面上的大多数Profibus设备兼容。Moxa公司为用户提供长达五年的质保服务,并且在网站上提供了详细的安装指南和技术支持资料,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    1. Q:如果遇到设备无法正常启动的情况怎么办?
    - A:请首先检查电源输入是否正确,以及连接线是否有松动。如果仍然无法解决问题,可以联系技术支持获取进一步的帮助。

    2. Q:如何确认光纤链路是否正常工作?
    - A:通过光纤链接监测功能,查看红灯LED状态指示是否亮起,或者使用光纤测试功能进行详细检测。
    3. Q:如果需要扩展网络规模怎么办?
    - A:ICF-1280I系列支持冗余环网,可以方便地增加更多的转换器节点,扩展网络覆盖范围。

    总结和推荐


    ICF-1280I系列转换器以其出色的冗余设计、稳定的性能以及灵活的安装方式,在工业自动化控制领域表现出色。无论是对于新建项目还是现有系统的升级,都是一个值得信赖的选择。考虑到其卓越的功能和较长的质保期,强烈推荐给那些寻求高性能工业级通信解决方案的企业。
