BD791

产品分类: 三极管(BJT)
厂牌: MOTOROLA
产品描述: NPN 100μA 100V 4A TO-225-3 通孔安装
供应商型号: CY-BD791
供应商: Avnet
标准整包数: 1
MOTOROLA 三极管(BJT) BD791

BD791概述


    产品简介


    本产品是一款NPN型硅制功率晶体管,型号为BD791T。它特别设计用于低功率音频放大器及低电流、高速开关应用场合。其典型应用包括但不限于音频放大电路、开关电源以及工业控制系统中的信号处理单元。BD791T具有高电压耐受能力、大电流驱动能力和快速响应特性,能够满足多种复杂环境下的应用需求。

    技术参数


    最大额定值
    - 集电极-发射极电压:VCEO ≥ 100Vdc
    - 集电极-基极电压:VCB ≥ 100Vdc
    - 发射极-基极电压:VEBO ≥ 6.0Vdc
    - 持续集电极电流:IC ≤ 4.0Adc
    - 峰值集电极电流:ICpeak ≤ 8.0Adc
    - 基极电流:IB ≤ 1.0Adc
    - 功率耗散:PD ≤ 15W(@ TC = 25°C),超过此温度需按比例减少功率耗散
    - 结温及存储温度范围:TJ,Tstg = -65°C 至 +150°C
    - 热阻抗:RθJC ≤ 8.34°C/W
    电气特性(@ TC = 25°C)
    - 在IC = 200mA时的直流增益:hFE = 40 - 250
    - 饱和电压:VCE(sat) ≤ 0.5Vdc (@ IC = 500mA)
    - 电流增益-带宽积:fT ≥ 40MHz (@ IC = 100mA)

    产品特点和优势


    1. 高电压耐受能力:确保晶体管能在高压环境下稳定运行,适用于多种高压应用场景。
    2. 高增益带宽积:40MHz的fT确保了该晶体管具有良好的高频响应性能,适用于高速开关应用。
    3. 低饱和电压:低至0.5Vdc的饱和电压使得晶体管在满载条件下仍能保持较低的功耗。
    4. 热稳定性:通过高效的散热设计,保证在高温环境下也能正常工作。

    应用案例和使用建议


    应用案例
    - 音频放大器:利用其高增益和低噪声特性,可提高音频信号的质量和保真度。
    - 高速开关电路:适合作为PWM控制器中的关键部件,实现高效稳定的电力转换。
    使用建议
    - 散热管理:由于存在较高的热阻,建议使用有效的散热片或冷却系统来管理晶体管的工作温度,以避免因过热导致的性能下降或损坏。
    - 电路设计:考虑到不同电流水平下晶体管的增益变化,应合理配置电路参数,特别是在高频应用中,需关注电流增益-带宽积的影响。

    兼容性和支持


    BD791T适用于标准TO-225封装类型,与其他同类产品具有良好的互换性。制造商提供了详尽的技术文档和支持服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 晶体管过热:
    - 解决方案:增加散热措施,如使用散热片或水冷装置。
    2. 电路不稳定:
    - 解决方案:检查电路设计,特别是反馈环路的设计,确保其稳定可靠。
    3. 增益不符合预期:
    - 解决方案:验证输入电流和电压是否符合产品规格,同时注意温度对增益的影响。

    总结和推荐


    综上所述,BD791T凭借其高性能、高可靠性以及广泛的应用范围,在各种复杂电子系统中表现出色。其独特的技术和优越的性能使其成为电子设计师的优选产品之一。对于需要在高压、高频环境下工作的应用场合,我们强烈推荐使用BD791T晶体管。

BD791参数

参数
集电极截止电流 100μA
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 3V@ 800mA,4A
晶体管类型 NPN
集电极电流 4A
VCEO-集电极-发射极最大电压 100V
VCBO-最大集电极基极电压 -
最大功率耗散 -
VEBO-最大发射极基极电压 -
通用封装 TO-225-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

BD791厂商介绍

MOTOROLA(摩托罗拉)是一家历史悠久的美国跨国公司,成立于1928年,最初以生产电池消除器起家,后来发展成为全球知名的通信设备和解决方案提供商。MOTOROLA的产品线涵盖了移动通信、无线网络、汽车电子、宽带通信、嵌入式计算等多个领域。

主营产品分类包括:
1. 移动通信:智能手机、对讲机、无线通信设备等。
2. 无线网络:无线接入点、路由器、基站等。
3. 汽车电子:车载信息娱乐系统、车载通信模块等。
4. 宽带通信:有线电视设备、宽带接入设备等。
5. 嵌入式计算:嵌入式处理器、模块等。

应用领域广泛,包括个人消费电子、企业通信、公共安全、交通、医疗、工业自动化等。

MOTOROLA的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 品牌影响力:作为通信行业的知名品牌,享有较高的市场认可度。
3. 全球布局:在全球范围内设有研发中心和生产基地,能够快速响应市场需求。
4. 解决方案提供:不仅提供硬件产品,还提供整体解决方案,满足客户的多样化需求。

BD791数据手册

厂牌 PDF简要描述 下载
MOTOROLA 三极管(BJT) MOTOROLA BD791 BD791数据手册

BD791封装设计

查看详情并下载
Symbol
Footprint

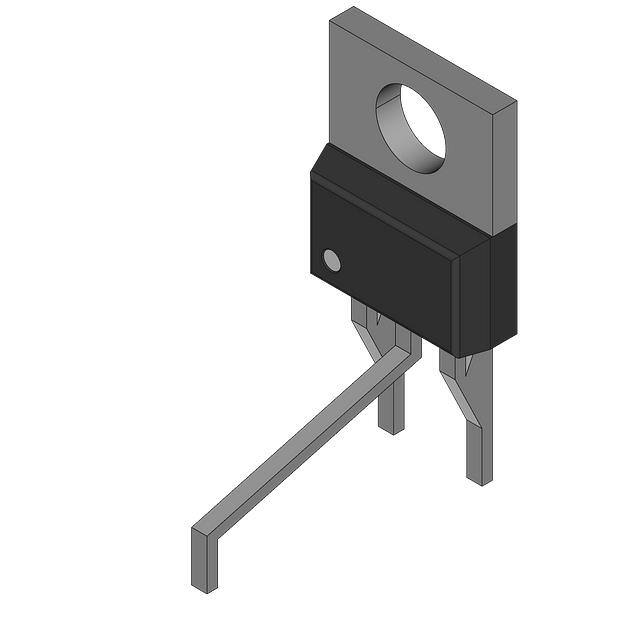

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2957 ¥ 2.5453
500+ $ 0.293 ¥ 2.5221
1000+ $ 0.2848 ¥ 2.4064
5000+ $ 0.2848 ¥ 2.4064
库存: 2228
起订量: 393 增量: 1
交货地:
最小起订量为:300
合计: ¥ 763.59
