936014687

厂牌: MOLEX
产品描述: Housing 90° 32 Shell Size Polyamide GWconnect®
供应商型号: N-936014687
供应商: 云汉优选
标准整包数: 1

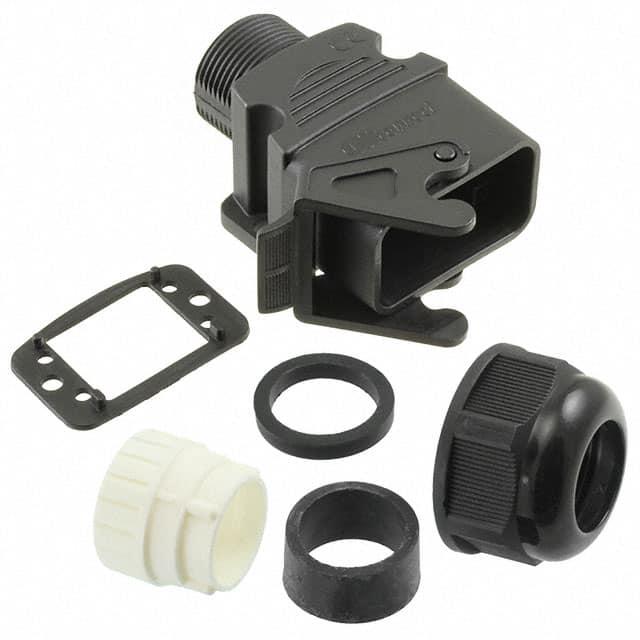

MOLEX 重载连接器 - 外壳/盖罩/基底 936014687

936014687概述

    GWconnect Heavy Duty Connectors (HDC) 技术手册解析

    产品简介


    GWconnect Heavy Duty Connectors(HDC)系列是一款专为严苛工业环境设计的高性能连接器。这些连接器具有耐用性和可靠性,适用于各种恶劣条件下的应用。其标准型号(STD)采用单杠杆式结构,提供侧向入口和电缆密封功能。该系列产品特别适合需要防水防尘保护的应用场景,如重型机械、铁路系统、石油化工等行业。

    技术参数


    - 物理参数
    - 电缆直径:11.00-18.00 mm
    - 材质:外壳和杠杆均为聚酰胺材料
    - 颜色:黑色RAL 9005
    - 防护等级:IP66/IP67
    - 入口位置:侧向
    - 螺纹尺寸:Pg21
    - 锁定机制:与匹配部件锁定
    - 净重:46.000 g
    - 包装方式:袋装
    - 电气参数
    - 最大电压:500 V
    - 阻燃等级:UL 94V-0
    - 认证标准:ANSI/UL 50, ANSI/UL 50 E, CSA C22.2 No.94-1-2, EN 61984

    产品特点和优势


    GWconnect Heavy Duty Connectors具备多个显著的优势:
    - 高防护等级:IP66/IP67防护等级,能够有效抵御灰尘和水侵入。
    - 可靠的电气性能:支持最高500V的工作电压,符合多种国际安全标准。
    - 坚固耐用的结构:采用高强度聚酰胺材料制造,适合恶劣的工业环境。
    - 快速安装:侧向电缆入口设计,方便快速安装和维护。

    应用案例和使用建议


    GWconnect Heavy Duty Connectors非常适合应用于需要高防护等级的场景,例如:
    - 重型机械设备:在露天或潮湿环境中使用。
    - 轨道交通:用于车辆内部布线及连接。
    - 石油化工行业:满足对防爆和防水要求较高的场合。
    使用建议:
    - 在安装时确保电缆直径符合规定范围,避免损坏连接器。
    - 定期检查并维护密封圈,确保长期保持良好的防水防尘效果。

    兼容性和支持


    - 兼容性:与“Size 32x13”的S-QD插入件兼容。
    - 认证:符合CSA 256883和UL E249674标准。
    - 厂商支持:Molex公司提供详尽的技术文档和支持服务,确保用户能够获得必要的技术支持。

    常见问题与解决方案


    1. 问题:连接器无法实现防水防尘功能。
    - 解决方法:检查密封圈是否安装正确,确认没有损坏。

    2. 问题:连接器无法与设备正确连接。
    - 解决方法:确保使用的电缆直径符合标准,检查连接器是否完全锁紧。

    总结和推荐


    综上所述,GWconnect Heavy Duty Connectors(HDC)是一款在严苛工业环境下表现出色的连接器。其高防护等级、优异的电气性能和坚固耐用的结构使其成为众多应用场景的理想选择。建议在需要高性能连接器的项目中优先考虑使用这款产品。

936014687参数

参数
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装

936014687厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936014687数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 外壳/盖罩/基底 MOLEX 936014687 936014687数据手册

936014687封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 21.2318 ¥ 180.4703
5+ $ 20.2189 ¥ 171.8607
10+ $ 19.6248 ¥ 166.8108
库存: 32
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 541.41
