5044554210

产品分类: 卡边缘连接器 - 其他
厂牌: MOLEX

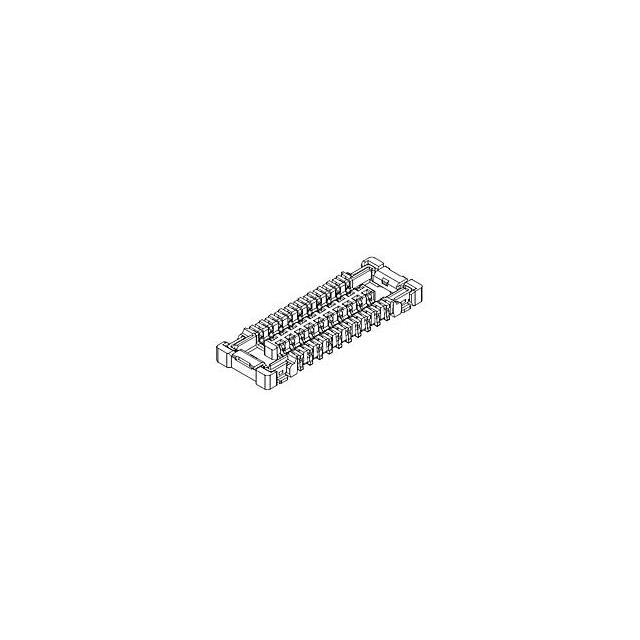

产品描述: Conn Board to Board RCP 42 POS 0.35mm Solder ST SMD SlimStack™ T/R
供应商型号:
供应商:
标准整包数: 0
MOLEX 卡边缘连接器 - 其他 5044554210

5044554210概述

    SlimStack™ ST6 PCB Receptacle 技术手册

    产品简介


    SlimStack™ ST6 是一种双排垂直插接式 PCB 接收器,适用于板对板连接。这款产品特别适合于空间有限的应用场景,例如移动设备、消费电子产品和工业控制系统。SlimStack™ 系列因其小巧的设计和高性能而被广泛应用于各种高科技产品中。

    技术参数


    - 电路数量:42
    - 颜色:树脂黑色
    - 堆叠高度:0.60mm
    - 配对接口宽度:1.90mm
    - 耐久性(最大配接周期):30次
    - 接点镀层:接触金
    - 材料:金属部分为铜
    - 工作温度范围:-40°C 到 +85°C
    - 额定电流:每触点最大0.3A
    - 最高电压:50V
    - 接口方式:表面贴装(SMT)
    - 极化方向:相对于PCB为垂直
    - 配接间距:0.35mm

    产品特点和优势


    1. 超薄设计:堆叠高度仅为0.60mm,非常适合紧凑型设计。
    2. 高可靠性:可支持高达30次的配接周期,确保长期稳定运行。
    3. 优异的电气性能:支持最高50V电压,每触点最大电流可达0.3A,满足多种应用场景的需求。
    4. 环境友好:RoHS、ELV和Reach合规,符合环保标准。

    应用案例和使用建议


    应用案例:
    - 移动电话
    - 智能手表
    - 便携式医疗设备
    - 工业自动化控制面板
    使用建议:
    - 在进行板对板连接时,务必保持两块PCB的清洁和对准,以确保最佳的电气连接。
    - 配接过程中避免过大的外力作用,以免损坏连接器。
    - 定期检查连接器的工作状态,及时更换已磨损的部件,确保系统稳定运行。

    兼容性和支持


    SlimStack™ ST6 系列与其他标准尺寸的SlimStack™ 连接器完全兼容。Molectronics提供了全面的技术支持,包括产品手册、安装指南和技术咨询。此外,对于特定应用的问题,可以联系制造商的客户服务部门获取进一步的支持。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查两块PCB是否对齐,确认接触表面没有污渍和氧化。
    2. 问题:连接器耐久性不足。
    - 解决方案:建议避免频繁插拔,确保插拔时动作平稳,减少不必要的机械应力。
    3. 问题:无法正确插入。
    - 解决方案:确认极化方向正确,并且两块PCB之间的间距符合要求。

    总结和推荐


    总体而言,SlimStack™ ST6 是一款非常出色的板对板连接器。其独特的超薄设计、高可靠性和优良的电气性能使其成为众多应用场景的理想选择。如果您正在寻找一个能够在有限空间内实现高效板对板连接的解决方案,SlimStack™ ST6 将是一个非常好的选择。我们强烈推荐使用这款产品。

5044554210参数

参数
长*宽*高 9.55mm(长度)*1.9mm(高度)
安装方式 贴片安装
包装方式 散装

5044554210厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5044554210数据手册

厂牌 PDF简要描述 下载
MOLEX 卡边缘连接器 - 其他 MOLEX 5044554210 5044554210数据手册

5044554210封装设计

查看详情并下载
Symbol
Footprint
3D Model
