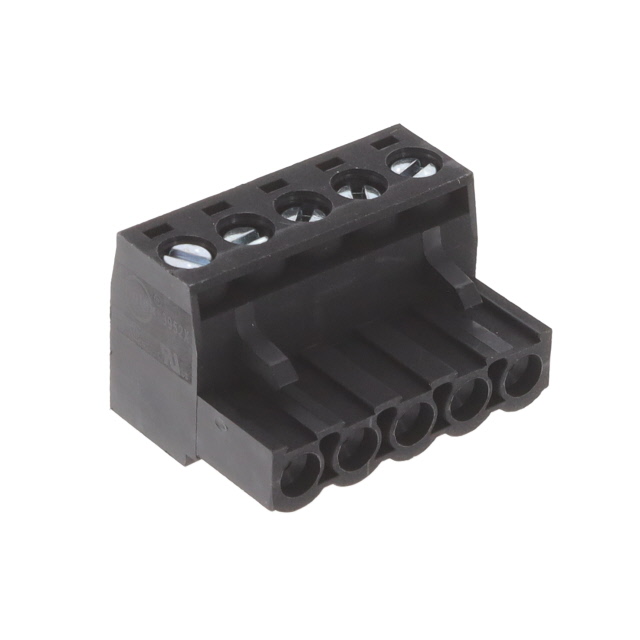

395200105

厂牌: MOLEX
产品描述: Conn Eurostyle Block F 5 POS 5mm Screw RA Cable Mount 18A/Contact Eurostyle™
供应商型号: Q-395200105
供应商: 期货订购
标准整包数: 900
MOLEX 接线座- 接头/插头和插口 395200105

395200105概述

    电子元器件产品技术手册分析

    产品简介


    产品类型:终端块及屏障条
    主要功能:用于电线与电路板之间的连接
    应用领域:广泛应用于各种工业设备、家电及通信系统中

    技术参数


    - 型号:395200105
    - 外形:水平插头,标准印刷
    - 电路数:5
    - 插针间距:5.00mm
    - 最大电流:18.0A
    - 最大电压:300V
    - 适用线径(AWG):12, 14, 16, 18, 20, 22, 24, 26
    - 适用线径(mm²):0.13-3.31
    - 工作温度范围:-40°C至+105°C
    - 极化方式:有极化
    - 堆叠方式:不堆叠

    产品特点和优势


    1. 高可靠性:最大电流和电压分别为18.0A和300V,确保了长期稳定运行。
    2. 广泛适应性:支持多种规格的电线(从12号到26号AWG),满足不同应用需求。
    3. 安全性:工作温度范围宽,能够在极端环境下保持性能。
    4. 易于安装:垂直锁定设计保证了良好的机械稳定性,且具有极化功能,便于正确定位和插入。
    5. 环保合规:符合低卤素标准,对环境友好。

    应用案例和使用建议


    - 应用案例:用于家庭电器、工业自动化控制装置、通讯设备及汽车电子系统中,提供可靠的电线连接。
    - 使用建议:
    - 在选择电线时,要确保电线的直径与该终端块的兼容性。
    - 安装时注意接线顺序,避免错误接线。
    - 定期检查连接点,确保电气连接可靠。

    兼容性和支持


    - 兼容性:与市场上大多数5.00mm间距的工业标准PCB插座兼容。
    - 支持和维护:制造商提供全面的技术支持和保修服务,确保客户可以得到及时帮助。

    常见问题与解决方案


    1. 问题:插头与插座无法正确对接
    解决方案:检查插头和插座的极化是否匹配,确保正确的插入方向。
    2. 问题:电流过大导致发热
    解决方案:检查电线直径是否符合要求,确保不超过最大电流。
    3. 问题:连接不稳定
    解决方案:确认插头已完全插入并锁紧,必要时可重新拔插几次以确保良好接触。

    总结和推荐


    综合评估:该产品以其高可靠性、广泛适用性和良好的兼容性,在众多同类产品中脱颖而出。无论是在家用电器还是工业应用中,都能提供出色的性能和稳定性。由于具备低卤素和符合多项环保标准,也更加符合现代绿色生产的需求。
    推荐:强烈推荐该产品用于需要稳定、可靠电线连接的应用场合。

395200105参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

395200105厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

395200105数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 接头/插头和插口 MOLEX 395200105 395200105数据手册

395200105封装设计

查看详情并下载
Symbol
Footprint
3D Model
