33486-1602

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Locking Ramp,Plug 2 16pin Male Blade 压接 灰色 导线安装,自由悬挂,通孔安装 49.06mm(长度)*26.26mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 33486-1602

33486-1602概述

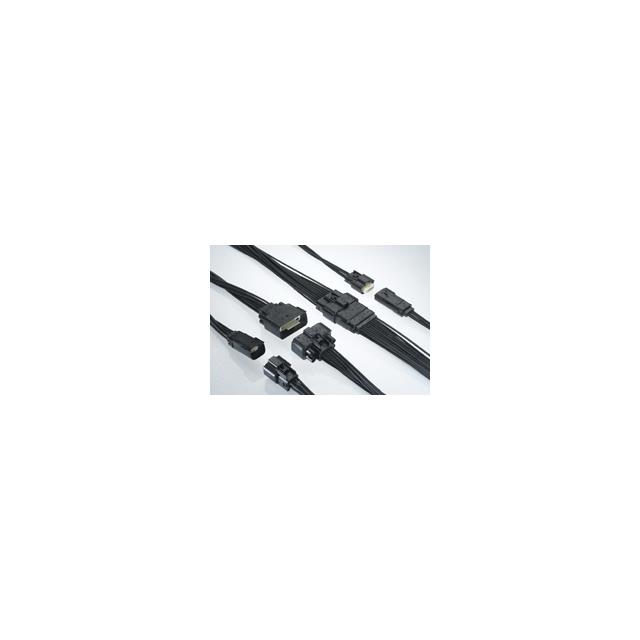

    MX150 Sealed Connector System 技术手册

    产品简介


    MX150 封装连接系统是一款经过现场验证的产品,专为各种恶劣环境下的高可靠性连接需求设计。适用于内部燃烧发动机车辆、电动汽车、照明系统、制动组件、电动机发电机、电池控制器、电源分配箱等众多应用领域。MX150 系列通过其密封设计和多种接口标准(如 USCAR-2 和 USCAR-21),确保了在极端温度、振动和湿气及化学物质暴露下的稳定性和耐用性。

    技术参数


    - 电路尺寸:板式安装有 2x3、2x6 和 2x10;扭转头密封穿壁连接器有 2x4、2x6 和 2x8。
    - 电压范围:最高 60V(适用于 MX150 终端)。
    - 电流范围:最大 22.0A。
    - 接触电阻:最大 8 毫欧姆。
    - 耐压测试:最小 1,500V AC。
    - 绝缘电阻:最小 100 兆欧姆。
    - 工作温度范围:-40°C 至 +125°C(对于 Sn 镀层),-40°C 至 +150°C(对于 Ag 镀层)。
    - 机械性能:锁紧力大于 255N,插拔力小于 75N。

    产品特点和优势


    MX150 连接系统的主要优势包括:
    - 密封性:通过 IP6k9k 和 GMW3191 Sealing Class 2 认证,具有极高的防尘防水性能。
    - 抗振性:通过 USCAR-2 Rev 4 和 GMW 3191 的严苛振动测试。
    - 可靠性:采用 V0 版本的单行和双行连接器,符合严格的安全要求。
    - 集成度高:紧凑的设计减少了组装成本,且无需单独电缆密封,从而减小了整体封装体积。
    - 多样化选项:提供多种颜色和极化选项,以适应不同的应用需求。

    应用案例和使用建议


    - 电动汽车:MX150 连接器系统在电动汽车中的广泛应用使其成为替代 48V 配电网络的理想选择。在高压线束系统中,MX150 可用于连接电池组和其他高压组件,满足不同电路大小的需求。
    - 工业自动化:机器人和工业机械设备中广泛使用 MX150 来实现高精度控制和安全连接。建议根据具体应用场景选用合适的电路尺寸和颜色编码以提高识别度。

    兼容性和支持


    - 兼容性:MX150 连接器可以与系列 33471、33472、34985、33481、33482、34986 等多种连接器相匹配。
    - 技术支持:制造商提供详细的安装指导和技术文档,确保客户在应用过程中获得必要的支持和帮助。

    常见问题与解决方案


    1. 接触不良:确保终端已正确插入并锁紧,必要时检查插针是否损坏或变形。
    2. 密封失效:确认所有密封件完好无损,必要时更换损坏的密封圈。
    3. 信号干扰:增加屏蔽层或采用更高质量的导线来减少电磁干扰。

    总结和推荐


    MX150 封装连接系统凭借其卓越的密封性能、高可靠性和广泛的适用性,成为了众多高要求应用领域的理想选择。无论是在极端环境下还是日常使用中,MX150 都能保持优异的性能表现。强烈推荐给需要高性能、高可靠性的连接解决方案的应用场景,尤其是新能源汽车、工业自动化等领域。

33486-1602参数

参数
颜色 灰色
触头类型 Male Blade
紧固类型 -
排数 2
触头端接 压接
针脚数 16pin
类型 Locking Ramp,Plug
长*宽*高 49.06mm(长度)*26.26mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

33486-1602厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

33486-1602数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 33486-1602 33486-1602数据手册

33486-1602封装设计

查看详情并下载
Symbol
Footprint
3D Model
