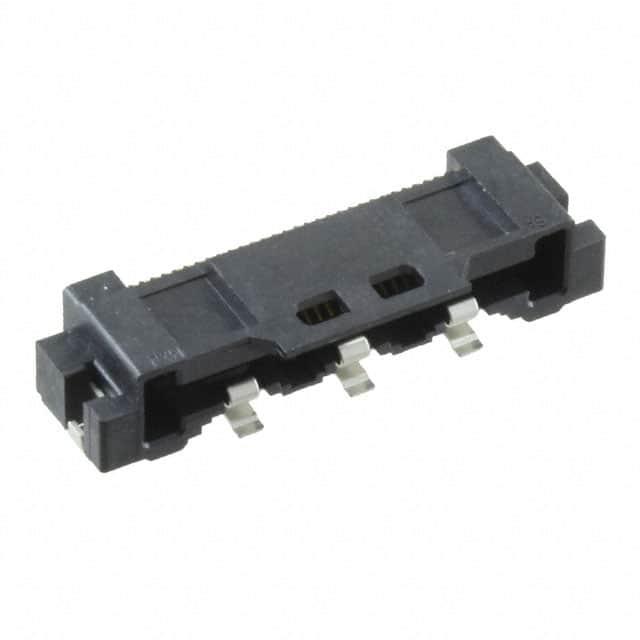

501864-3091

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 30pin 黑色 4.85mm FFC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 23mm(长度)*8mm(高度)
供应商型号: 3103113
供应商: 海外现货
标准整包数: 1
MOLEX FFC/FPC连接器 501864-3091

501864-3091概述


    产品简介


    本文将详细介绍一款名为Molex 501864系列的FFC(柔性扁平电缆)到板连接器。这类连接器主要用于实现柔性电路与印刷电路板之间的高效、可靠的电气连接。它们广泛应用于消费电子、电信设备、工业自动化以及便携式电子产品中。这款连接器具有紧凑的设计和高性能,特别适合空间受限的应用环境。

    技术参数


    以下是根据技术手册提取的主要技术参数和技术规格:
    - 材料:
    - 载体带:聚苯乙烯(Polystyrene)
    - 顶带:PET、PE
    - 卷盘:聚苯乙烯(Polystrene)
    - 极数(CKT):
    - 适配不同极数的连接器,具体型号如50186431、50186450、50186491等。
    - 尺寸(毫米):
    - 连接器宽度:44mm或56mm
    - 累积节距:40±0.2mm
    - 接触面积厚度:0.3±0.03mm
    - 保护层厚度:0.44±0.05mm
    - 电气特性:
    - 终端间距:0.18±0.05mm
    - 接触电阻:≤100mΩ
    - 耐压等级:2V
    - 环境适应性:
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 湿度范围:0%至90% RH,无凝露

    产品特点和优势


    这款Molex 501864系列FFC到板连接器具有以下特点和优势:
    - 高可靠性:采用磷青铜材料制造终端,提供优秀的机械稳定性和电气性能。
    - 紧凑设计:44mm或56mm宽的载体带设计,适合空间受限的应用环境。
    - 高性能:具备较低的接触电阻和较高的耐压等级,确保稳定可靠的信号传输。
    - 环保合规:符合ELV及RoHS标准,无卤素,符合国际环保要求。

    应用案例和使用建议


    - 应用案例:这种连接器广泛应用于智能手机、平板电脑、笔记本电脑、智能穿戴设备等消费电子产品中。此外,在工业自动化设备和医疗设备等领域也有广泛应用。

    - 使用建议:
    - 安装:确保连接器正确对齐并稳固固定,避免过度弯曲或扭曲柔性扁平电缆。
    - 维护:定期检查连接器是否有磨损或腐蚀现象,及时更换损坏部件。
    - 优化方案:建议在高温环境下使用时,采取适当的散热措施,以延长连接器的使用寿命。

    兼容性和支持


    - 兼容性:该连接器适用于多种标准和自定义尺寸的柔性扁平电缆。此外,也与各种常见的PCB(印刷电路板)布局兼容。
    - 支持:Molex公司为该系列产品提供了详尽的技术文档和支持服务,包括安装指南、应用手册和技术咨询。

    常见问题与解决方案


    - 问题:连接器出现接触不良的现象。
    - 解决方案:检查终端是否完全插入并紧固,必要时重新焊接或更换连接器。
    - 问题:柔性电缆断裂。
    - 解决方案:确保在安装过程中不要过度弯折柔性电缆,特别是在多次弯曲的情况下。

    总结和推荐


    综上所述,Molex 501864系列FFC到板连接器以其高可靠性、紧凑设计和高性能,成为许多高端电子产品中的理想选择。无论是在消费电子还是工业应用中,这款连接器都表现出色。我们强烈推荐使用此款连接器,尤其适用于需要高度可靠性和紧凑设计的应用场合。

501864-3091参数

参数
额定电流 500mA
外壳颜色 黑色
间距 500μm
板上高度 4.85mm
触头镀层
端接 焊盘
针脚数 30pin
连接器/触头类型 底部
扁平柔性类型 FFC
长*宽*高 23mm(长度)*8mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
