5046930604

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1 6pin Female Socket 压接 蓝色 导线安装,自由悬挂,通孔安装 23.1mm(长度)*9.7mm(高度)
供应商型号: 5046930604-ND
供应商: Digi-Key
标准整包数: 1

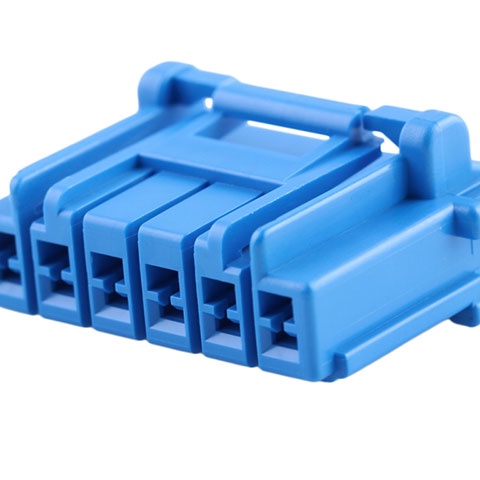

MOLEX 矩形连接器 - 外壳 5046930604

5046930604概述

    CP-3.3 Receptacle 接收器

    产品简介


    CP-3.3 Receptacle 是一款专为信号和线对线连接设计的电子连接器。它具有单排结构,采用3.30毫米间距,带极化设计和正向惯性锁,以确保连接的可靠性。该接头最多可承载6个电路,并提供蓝色颜色选择。CP-3.3 系列属于 Molex 产品线的一部分,广泛应用于需要高稳定性和可靠性的电子产品中。

    技术参数


    - 产品型号: CP-3.3 Receptacle (Part Number: 5046930604)
    - 型号描述: CP-3.3 接收器外壳,3.30毫米间距,单排,极化,正向惯性锁,6个电路,蓝色
    - 电路数 (最大): 6
    - 引脚间距: 3.30毫米
    - 工作温度范围: -40°C 至 +105°C
    - 阻燃等级: 94V-0
    - 材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 颜色: 蓝色
    - 净重: 1.777克

    产品特点和优势


    1. 极化设计: 确保接头正确插入,避免错接造成的损坏。
    2. 正向惯性锁: 提供额外的机械锁定机制,增加连接的稳定性。
    3. 高可靠性: 适用于恶劣环境下的应用,保证长期使用中的稳定表现。
    4. 6个电路: 可承载多个电路,适合复杂电路连接需求。

    应用案例和使用建议


    - 应用场景: 广泛应用于工业自动化、通信设备、医疗设备及消费电子产品等领域。
    - 使用建议:
    - 在组装过程中,确保插头和插座完全对齐,并轻轻施力直至听到锁扣声。
    - 使用前检查引脚是否完好无损,避免安装过程中因外力导致的弯曲或断裂。
    - 定期清洁接头,以保持良好的接触效果。

    兼容性和支持


    - 兼容性: CP-3.3 插座可与同一系列的其他组件(如 CP-3.3 插头、终端位置保障件等)配套使用。
    - 支持信息: 厂商提供详细的技术支持和售后服务,如有任何技术问题,可以通过官方渠道获取帮助。

    常见问题与解决方案


    - 问题: 插头和插座无法牢固连接
    - 解决方案: 检查是否正确插入并听到锁扣声;尝试清洁插针和插孔。
    - 问题: 连接后出现接触不良
    - 解决方案: 确认所有连接部分是否完全贴合;检查是否有损坏或变形的部分。

    总结和推荐


    CP-3.3 Receptacle 是一款性能优越且广泛适用的电子连接器。凭借其高可靠性、稳定的机械锁定机制和广泛的兼容性,它非常适合用于需要高度可靠连接的应用场合。对于需要高稳定性连接的项目,强烈推荐使用这款产品。

5046930604参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 蓝色
触头类型 Female Socket
长*宽*高 23.1mm(长度)*9.7mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

5046930604厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5046930604数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5046930604 5046930604数据手册

5046930604封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.5353
10+ $ 0.3132 ¥ 2.8318
200+ $ 0.2438 ¥ 2.1833
600+ $ 0.2256 ¥ 2.0204
1000+ $ 0.2176 ¥ 1.9488
5000+ $ 0.1943 ¥ 1.7395
10000+ $ 0.1933 ¥ 1.731
库存: 11948
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.53
