502178000

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: 插口 压接 18-24 AWG
供应商型号: 502178000
供应商: 国内现货
标准整包数: 4500
MOLEX 矩形连接器 - 触头 502178000

502178000概述


    产品简介

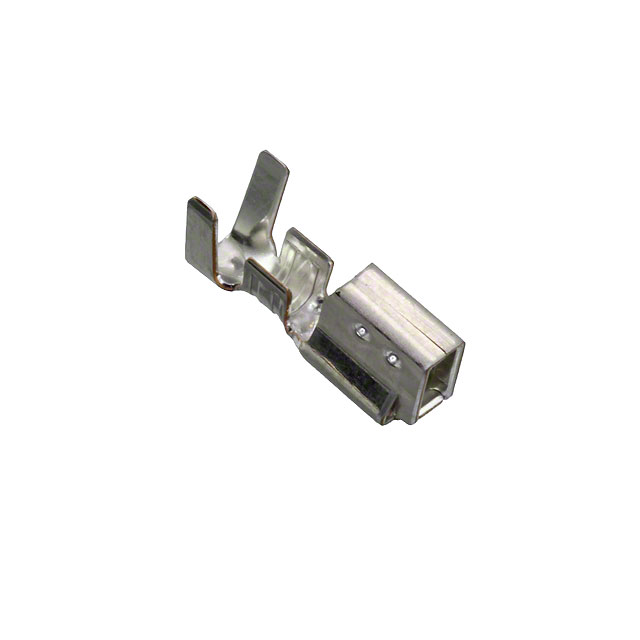

    Mighty-SPOX Crimp Terminal(马帝斯克终端)
    Mighty-SPOX Crimp Terminal是一款适用于信号连接、电线到板端子和电线到电线连接的高性能终端。该产品采用3.50mm间距设计,兼容24-18 AWG线径,材料为磷青铜,确保稳定可靠的电气连接。Mighty-SPOX终端属于马帝斯克接插件系统的一部分,广泛应用于工业自动化、通信设备、汽车电子等领域。

    技术参数


    - 产品型号: 502178000
    - 描述: 马帝斯克终端,3.50mm间距,24-18 AWG线径,卷盘包装,磷青铜材料
    - 料号系列: 50217
    - 状态: 新业务不支持
    - 产品类别: 端子
    - 装箱方式: 卷盘
    - 金属材料: 磷青铜
    - 电镀材料: 插配锡,端接锡
    - 电镀最小厚度:
    - 插配: 0.889 µm
    - 端接: 0.914 µm
    - 终端接口样式: 压接
    - 导线绝缘直径: 1.40-3.00mm
    - 导线规格(AWG): 18, 20, 22, 24
    - 导线规格(mm²): N/A
    - 性别: 公端/母端
    - 材料-金属: 磷青铜
    - 材料-电镀-匹配端: 锡
    - 材料-电镀-端接端: 锡
    - 最小电镀厚度:
    - 匹配端: 0.889 µm
    - 端接端: 0.914 µm

    产品特点和优势


    - 稳定可靠: 高品质磷青铜材料保证长时间使用下的可靠性。
    - 多功能应用: 适用于多种连接场景,如信号传输、电线到板端子及电线到电线连接。
    - 易于安装: 压接接口便于安装和维护。
    - 高性能: 符合RoHS、REACH等环保标准,提供长期的环保保障。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在工厂自动化控制系统中,Mighty-SPOX终端用于连接传感器和控制器。
    - 通信设备: 在网络设备和服务器中,终端用于内部组件之间的连接。
    - 汽车电子: 在车辆的电子控制系统中,终端用于不同模块之间的信号传输。
    使用建议
    - 正确选择工具: 根据具体应用,选择合适的压接工具(如638118300)进行压接操作。
    - 定期检查: 定期检查连接点,确保终端连接可靠,避免因松动导致故障。
    - 注意事项: 在安装过程中,注意不要损坏绝缘层,以确保良好的电气连接。

    兼容性和支持


    - 工具兼容性: 该终端兼容多种压接工具,包括手柄压接工具(如638118300)和应用压接机(如571833700和571833710)。
    - 支持服务: 制造商提供详细的安装指导和技术支持,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    1. 连接不稳定
    - 原因: 终端压接不良。
    - 解决办法: 检查压接工具的设置,重新进行压接操作。
    2. 连接后导线易脱落
    - 原因: 导线压接不牢固。
    - 解决办法: 仔细检查压接过程,确保导线压接牢固。
    3. 无法通过测试
    - 原因: 可能存在短路或其他电气故障。
    - 解决办法: 使用万用表检测连接点的电阻值,确保无短路现象。

    总结和推荐


    马帝斯克终端以其高可靠性、多功能性和易于安装的特点,在多个行业中得到了广泛应用。产品符合多项环保标准,确保长期的绿色使用。综合考虑,这款产品在质量、性能和适用范围上都表现出色,是值得推荐的产品。
    如果你在寻找一款可靠的信号连接解决方案,马帝斯克终端将是你的理想选择。

502178000参数

参数
触头镀层厚度 900nm
类型 Connector Headers and PCB Receptacles
线规 18-24 AWG
触头镀层
触头端接 压接
长*宽*高 10mm(长度)*3.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

502178000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

502178000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 502178000 502178000数据手册

502178000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4500+ ¥ 0.15
9000+ ¥ 0.1416
13500+ ¥ 0.1311
库存: 81000
起订量: 4500 增量: 4500
交货地:
最小起订量为:4500
合计: ¥ 675
