19099-0034

产品分类: 端子 - 铲形端子
厂牌: MOLEX

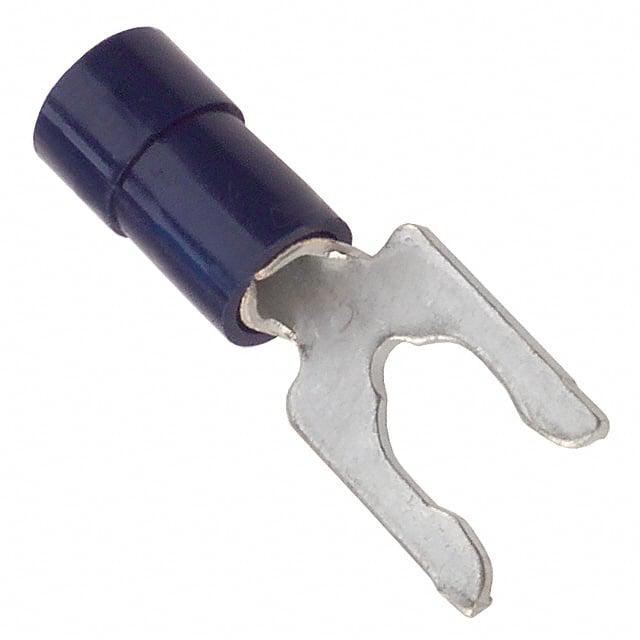

产品描述: Molex 蓝色U型接线端子 绝缘端子, 19099系列
供应商型号: N-19099-0034
供应商: 云汉优选
标准整包数: 1
MOLEX 端子 - 铲形端子 19099-0034

19099-0034概述


    产品简介


    本手册涵盖了绝缘端子环和端子的详细技术规格,这些产品适用于从22 AWG到3/0 AWG的电线。产品包括各种类型的绝缘环形端子(如长筒型、星型、多柱型)和绝缘叉形端子(如长筒型、叉形、块状等)。这些端子主要用于电力系统、工业自动化设备、汽车制造、家用电器等领域。

    技术参数


    尺寸与材料
    - 基础材料:C11000 铜,厚度不同
    - 表面处理:哑光锡镀层,最小厚度为0.00254mm
    - 绝缘材料:聚氯乙烯(PVC),颜色可选
    安全认证
    - 22 AWG 至 1/0 AWG 的产品通过UL认证,分类号为E32244
    - 22 AWG 至 2 AWG 的产品通过CSA认证,类别号为LR18689
    - 所有产品均符合RoHS标准
    电气参数
    - 额定电压:600VAC
    - 电流载流能力:根据电线AWG不同而异,例如14 AWG 可承载最大电流15A
    - 温度范围:操作温度可达105°C (221°F)
    - 阻燃等级:PVC绝缘材料符合UL 94V-0标准
    性能测试
    - 温度循环试验:经过500次电流循环测试后,温升不得超过125°C
    - 静态加热测试:在连续电流下稳定后,温升不得超过50°C
    - 拉拔力测试:拉拔力达到表27所示的标准值时,应能承受至少1分钟

    产品特点和优势


    1. 耐高温与阻燃性:采用PVC绝缘材料,符合UL 94V-0标准,能够承受高温和防止火焰蔓延。
    2. 优异的机械性能:表面镀锡,提高耐腐蚀性,延长使用寿命;铜基材料保证良好的导电性。
    3. 广泛的尺寸与材料选择:提供多种型号的端子,适用不同直径的电线,方便客户选择。
    4. 安全认证齐全:获得UL和CSA双重认证,确保产品在国际市场的合规性。

    应用案例和使用建议


    1. 电力系统:用于高低压电力系统中的接线连接,确保安全可靠。
    2. 工业自动化:适用于各种工业控制和自动化设备,保障生产过程中的稳定运行。
    3. 汽车制造:用于发动机、车灯等汽车零部件的电气连接,提高车辆的安全性。
    使用建议:
    - 在使用前请确认电线AWG与端子匹配,以保证最大的载流能力。
    - 定期检查端子的紧固情况,确保连接稳固,避免松动导致的故障。
    - 注意端子的安装方向,正确连接正负极,避免短路。

    兼容性和支持


    该系列产品具有良好的通用性和兼容性,可以广泛应用于不同的电路和设备中。供应商提供了详尽的技术支持和服务,包括产品咨询、售后维修等,确保客户能够在使用过程中获得全方位的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子无法牢固固定在导线上 | 确认是否正确进行了端子的压接操作,确保压接工具的压力适宜 |
    | 使用过程中出现过热现象 | 检查电线AWG是否与端子额定电流匹配,若不匹配更换合适的端子 |
    | 连接后接触不良 | 检查是否有氧化物或污垢,清理干净后重新连接 |

    总结和推荐


    该系列绝缘端子和环形端子凭借其卓越的电气性能、机械强度及广泛的应用领域,在电力系统和工业自动化领域表现突出。通过严格的测试和安全认证,产品表现出色且安全可靠。我们强烈推荐该系列产品,特别适用于需要高性能电气连接的场合。

19099-0034参数

参数
长*宽*高 23.34mm(长度)*8.38mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

19099-0034厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

19099-0034数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 铲形端子 MOLEX 19099-0034 19099-0034数据手册

19099-0034封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.1442 ¥ 1.2254
2100+ $ 0.138 ¥ 1.1732
4000+ $ 0.1285 ¥ 1.0924
5000+ $ 0.1163 ¥ 0.9884
10000+ $ 0.1061 ¥ 0.9017
25000+ $ 0.0959 ¥ 0.815
50000+ $ 0.0908 ¥ 0.7716
库存: 2800
起订量: 800 增量: 1
交货地:
最小起订量为:800
合计: ¥ 980.32
直接购买
加入购物车
