936012673

厂牌: MOLEX

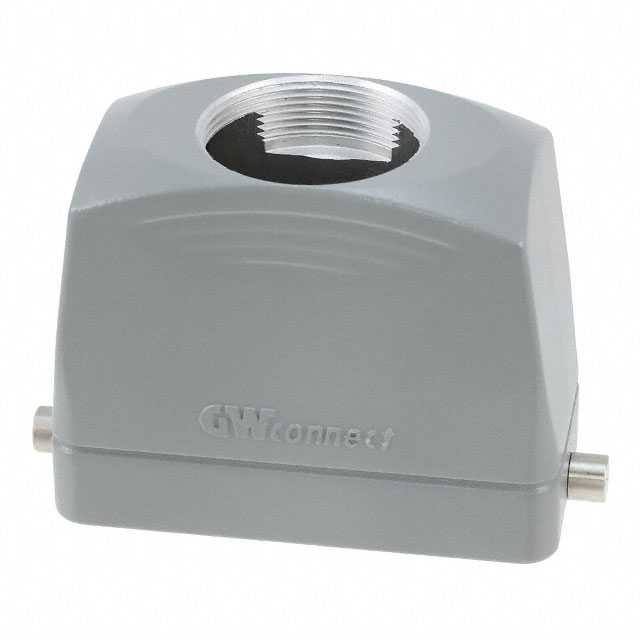

产品描述: Hood 180° 16 Shell Size Polyester Powder Die Cast Aluminum GWconnect®
供应商型号: N-936012673
供应商: 云汉优选
标准整包数: 1
MOLEX 重载连接器 - 外壳/盖罩/基底 936012673

936012673概述

    GWconnect Heavy Duty Connectors (HDC) 技术手册

    1. 产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一款高性能工业连接器,专为需要高可靠性和坚固耐用的应用场合设计。这类连接器属于GWconnect系列,具有标准尺寸、单杠杆罩子、铸铝材料、顶部进线等特点,适用于多种恶劣环境条件下的电气连接需求。GWconnect连接器广泛应用于汽车制造、工业自动化、能源传输、铁路交通等多个行业领域。

    2. 技术参数


    - 产品型号:0936012673
    - 认证:CSA 256883, UL E249674
    - 标准:ANSI/UL 50, ANSI/UL 50 E, CSA C22.2 No.94-1-2, EN 61984
    - 产品系列:93601
    - 连接器类型:单杠杆罩子
    - 材质:罩子采用铸铝,锁紧杆采用不锈钢
    - 防护等级:IP66, IP69
    - 电压:最大500V
    - 重量:215g
    - 线材直径:16B «77x27»
    - 螺纹规格:M40
    - 颜色:灰色RAL 7037
    - 包装:袋装

    3. 产品特点和优势


    GWconnect连接器具备以下几个显著的特点和优势:
    - 高强度材料:采用铸铝材料制成,具有优异的机械强度和耐腐蚀性。
    - 高防护等级:提供IP66和IP69双重防护,可在极端环境下长期稳定工作。
    - 单杠杆设计:易于操作且锁紧稳固,减少了误操作的风险。
    - 多规格接口:可与多种规格的线缆适配,提升了通用性和灵活性。
    - 电气性能:支持最高500V的电压,适用于多种电力传输场景。

    4. 应用案例和使用建议


    GWconnect连接器常用于恶劣的工作环境,如户外设备、工厂自动化系统和电力传输装置。以下是几个典型的使用场景:
    - 户外通信基站:用于连接各种天线设备,确保稳定的信号传输。
    - 工业机器人:用于连接控制板和动力源,保证高效稳定的操作。
    - 轨道交通:用于连接车辆间的电源及信号线路,保障列车的安全运行。
    使用建议:
    - 在安装时应注意保护连接器免受物理损坏,避免不必要的磨损。
    - 定期检查连接器的锁紧状态,确保长期稳定的工作。
    - 选择适合的工作环境,以充分利用其防护等级的优势。

    5. 兼容性和支持


    GWconnect连接器支持与多种类型的线缆插头适配,具体包括:
    - Size 16B «77x27» S-D, S-DD, S-E, S-EE, S-EP, S-ES, S-HSB, S-ESHV, S-K, S-M, 和 S-EHV Inserts
    此外,制造商还提供了全面的技术支持和服务,包括:
    - 安装指导:详细的安装手册和技术文档。
    - 售后服务:快速响应客户问题,提供解决方案。

    6. 常见问题与解决方案


    根据手册中的常见问题及解决方案,列出几个用户可能遇到的问题及其对应的解决方法:
    - Q: 如何正确拆卸连接器?
    - A: 使用专用工具轻轻拧开锁紧杆,避免强行拆卸导致损坏。
    - Q: 连接器密封效果不佳怎么办?
    - A: 检查密封圈是否完整无损,必要时更换新的密封圈。
    - Q: 电压超过最大值如何处理?
    - A: 立即断开连接,检查线路配置,调整至安全范围内再重新连接。

    7. 总结和推荐


    总体来看,GWconnect Heavy Duty Connectors (HDC) 是一款性能优异的连接器产品,具备高可靠性、坚固耐用以及多功能适配等显著优势。这些特点使其成为恶劣环境中不可或缺的关键部件。对于需要高度可靠连接解决方案的应用场合,强烈推荐选用GWconnect连接器。

936012673参数

参数
长*宽*高 94mm*43.5mm*75.5mm
安装方式 底座安装
零件状态 在售
包装方式 散装
