0190010007

厂牌: MOLEX

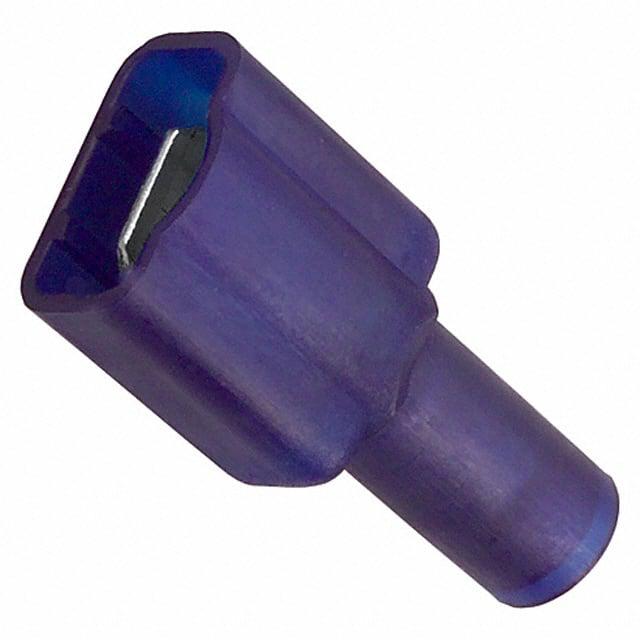

产品描述: Quick Disconnect Terminal 14-16AWG Brass Blue M 24.38mm Zinc Chromate Avikrimp™ T/R
供应商型号: 0190010007
供应商: Avnet
标准整包数: 500
MOLEX 端子 - 快速连接/快速断开端子 0190010007

0190010007概述

    Avikrimp Quick Disconnects 技术手册

    产品简介


    Avikrimp 快速断开式接线端子是一种广泛应用于电气连接的电子元件,适用于22至10 AWG导线。这些接线端子采用尼龙绝缘材料制造,提供多种配置,包括全绝缘型、部分绝缘型和特殊形状(如旗形)的产品。它们在多种电气系统中均有应用,如汽车、工业控制和家用电器等。

    技术参数


    - 电压等级:除19006系列和19025系列为600VAC外,其他系列均为300VAC。
    - 电流等级:根据导线尺寸不同,最大允许通过电流如下:
    - 22 AWG:3 A
    - 20 AWG:4 A
    - 18 AWG:7 A
    - 16 AWG:10 A
    - 14 AWG:15 A
    - 12 AWG:20 A
    - 10 AWG:24 A
    - 最大工作温度:105°C(221°F)
    - 机械要求:
    - 拉拔力测试(轴向):最小/最大导线截面处的样品拉出力需满足特定要求。
    - 接合/脱离测试:需要进行6次接合/脱离循环。
    - 绝缘牢固性测试(未组装状态):绝缘体受1磅(4.5N)拉力时无损坏。
    - 绝缘牢固性测试(组装状态):绝缘体受5磅(22.3N)拉力时无损坏。
    - 环境要求:
    - 温度测试:温度升高不超过30°C。
    - 热循环测试:温度升高不超过15°C(第24次循环),不超过85°C(第500次循环)。

    产品特点和优势


    Avikrimp 快速断开式接线端子具有以下几个显著特点和优势:
    - 高安全性:UL和CSA双重认证,符合RoHS标准。
    - 高强度绝缘:采用尼龙材料,耐热、抗老化,确保长期稳定性能。
    - 灵活的设计:提供多种型号选择,满足不同应用场景需求。
    - 易于安装:采用快速断开设计,方便安装和拆卸,提高工作效率。

    应用案例和使用建议


    Avikrimp 快速断开式接线端子可以广泛应用于汽车电气系统、工业控制系统、家庭电器等领域。例如,在汽车电路中,它们可用于连接电池和电子控制单元,确保电路的安全可靠。在使用过程中,建议严格按照规范进行接线,避免过载使用,以延长产品的使用寿命。

    兼容性和支持


    - 兼容性:Avikrimp 快速断开式接线端子可以与其他相同规格的电气设备和组件配合使用,具有良好的兼容性。
    - 支持和服务:制造商提供了详细的技术文档和售后支持,以帮助客户解决问题和提供技术支持。

    常见问题与解决方案


    - 问题一:绝缘材料老化导致性能下降。
    - 解决方案:定期检查并更换老化的绝缘材料,确保系统安全运行。
    - 问题二:接线端子无法稳定接合。
    - 解决方案:检查插头和插座是否有损坏或脏污,必要时进行清洁或更换部件。
    - 问题三:温度过高影响性能。
    - 解决方案:减少负载,避免长时间高电流运行,保持良好的散热条件。

    总结和推荐


    综上所述,Avikrimp 快速断开式接线端子是一款高性价比的电子元件,具有卓越的安全性能和稳定性。适用于多种电气系统和应用场合。建议在选购时根据具体需求选择合适的型号,并遵循使用规范以充分发挥其性能优势。

0190010007参数

参数
长*宽*高 24.38mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0190010007厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190010007数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 0190010007 0190010007数据手册
