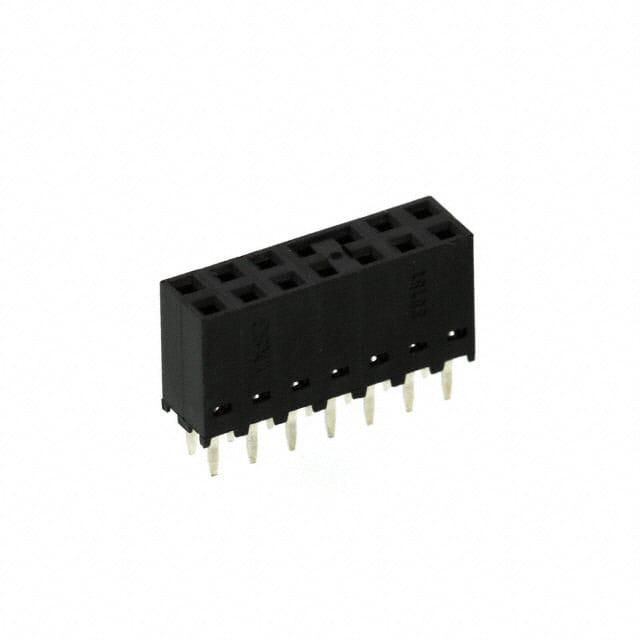

901512214

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Push-Pull,Receptacle 2 14pin 推挽式 Female Socket 黑色 通孔安装 5.08mm(宽度)*5.08mm(高度)
供应商型号: Q-901512214
供应商: 期货订购
标准整包数: 1200
MOLEX 矩形连接器 - 外壳 901512214

901512214概述

    C-GRID III 双排垂直PCB连接器技术手册

    产品简介


    C-GRID III 双排垂直PCB连接器是专为电路板间提供高效连接而设计的产品。这类连接器主要用于电子设备内部的信号传输和电源供应,广泛应用于通信设备、计算机硬件、汽车电子以及工业自动化等领域。本连接器以其卓越的稳定性和可靠性,在各类高性能要求的应用场合中得到广泛应用。

    技术参数


    以下是根据技术手册中的信息整理的C-GRID III双排垂直PCB连接器的主要技术规格和性能参数:
    - 产品型号:90151-4420
    - 尺寸(单位:mm):1 x 10 x 2
    - 额定电流:5A
    - 额定电压:250V
    - 绝缘电阻:>100MΩ
    - 接触电阻:<10mΩ
    - 耐压等级:1000V AC/1min
    - 温度范围:-40°C至+85°C
    - 焊接温度:260°C,持续时间5秒
    - 引脚间距:2.54mm
    - 镀层材料:金(Au)或锡(Sn)

    产品特点和优势


    C-GRID III 双排垂直PCB连接器具有以下显著特点和优势:
    - 高可靠性:采用高品质材料和先进的制造工艺,确保长时间稳定运行。
    - 大电流承载能力:额定电流达到5A,适用于需要高功率传输的应用。
    - 宽温适应性:工作温度范围从-40°C到+85°C,适应各种恶劣环境。
    - 紧凑设计:小巧的外形使其非常适合空间受限的应用场合。
    - 快速安装:易于安装和拆卸,提高了装配效率。

    应用案例和使用建议


    - 应用场景:此连接器适用于路由器、服务器、打印机以及其他需要高速信号传输和电源分配的电子设备。
    - 使用建议:在安装时,确保连接器与电路板完全对齐,并正确固定以防止松动。同时,注意焊接温度不要超过额定值,以避免损坏连接器。

    兼容性和支持


    C-GRID III 双排垂直PCB连接器兼容多种电路板设计,并且支持标准的双排插针布局。厂商提供了详细的技术文档和支持服务,确保客户能够获得最佳的应用体验。如需更多帮助,可以通过官方渠道联系技术支持团队。

    常见问题与解决方案


    - 问题1:连接器无法正常插入。
    - 解决方案:检查连接器和插座是否有异物阻塞,确认引脚排列无误后重新插入。

    - 问题2:焊接过程中连接器变形。
    - 解决方案:严格控制焊接温度,确保不超过260°C,并缩短焊接时间以减少热应力。

    总结和推荐


    总体来看,C-GRID III 双排垂直PCB连接器凭借其稳定可靠的设计和广泛的适用范围,在众多同类产品中脱颖而出。其优秀的电气特性和高性价比使得它成为许多电子产品设计师的理想选择。因此,我强烈推荐此款连接器用于需要高性能连接的电子项目中。

901512214参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 14pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 5.08mm(宽度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装
