首页  >  产品百科  >  2001220112

2001220112

产品分类: 矩形连接器 - 配件
厂牌: MOLEX

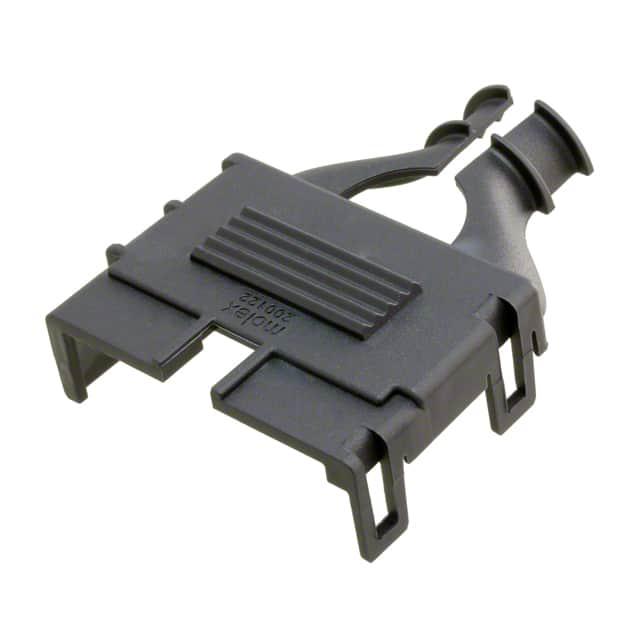

产品描述: Molex 后盖, Mega-Fit系列, 用于170001 Mega-Fit 插座外壳
供应商型号: WM14955-ND
供应商: Digi-Key
标准整包数: 1

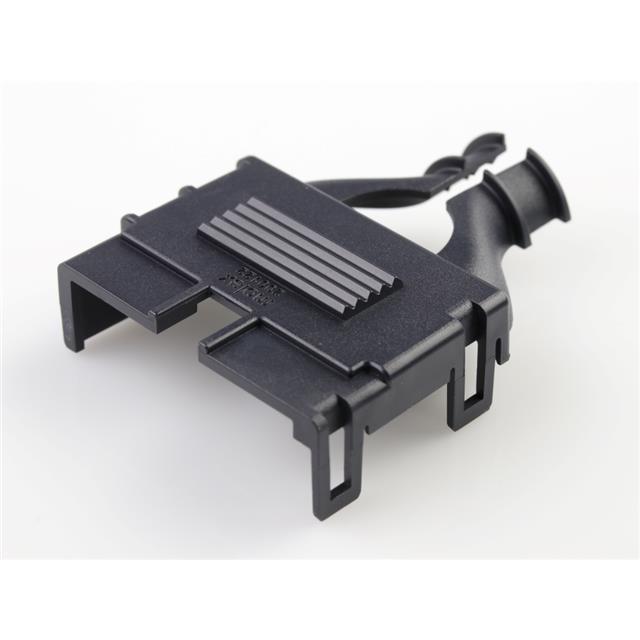

MOLEX 矩形连接器 - 配件 2001220112

2001220112概述

    Mega-Fit™ Power Connectors:高效电流传输与设计灵活性兼备的电源连接器

    1. 产品简介


    Mega-Fit™ Power Connectors是一款高性能的电源连接器,专为需要高密度电流传输的应用场景而设计。这种连接器采用5.70mm的间距设计,能够在每个电路中提供高达23.0A的电流,通过其独特的分箱端子设计,极大提升了电流密度。除了基本的功能外,Mega-Fit™还提供镀锡接触件选项,增强了设计灵活性,同时显著降低了成本。
    应用领域主要包括消费电子、家庭电器(如洗衣机和干衣机)、工业设备(如机器和重型设备)以及商用车辆(如电子控制模块)等。在通信网络和电信设备(如集线器和服务器)以及电源供应和分配系统中也有广泛应用。

    2. 技术参数


    | 类别 | 规格 |

    | 电气参数
    | 最大电压 | 600V |
    | 最大电流 | 23.0A |
    | 接触电阻最大变化 | 6毫欧姆 |
    | 电流中断额定值 | 48V AC/DC, 23.0A |
    | 机械参数
    | 接触保持力 | 30N |
    | 插拔力(最大) | 6N/电路(金)/6.8N(锡) |
    | 材料耐久性 | 200次插拔(金)/25次(锡) |
    | 导线拉出力(最小) | 220N(12 AWG) |
    | 物理参数
    | 操作温度 | 105°C(最大) |
    | 额定材料等级 | UL 94 V-0, Glow Wire, 低卤素 |
    | 接触材料 | 高导电铜 |
    | 镀层选项 | 金(30μ"和15μ")或锡 |
    | 焊接尾部区域镀层 | 锡 |
    | 下镀层 | 镍 |
    | PCB厚度 | 1.60和2.40mm(.062和.093英寸) |

    3. 产品特点和优势


    Mega-Fit™ Power Connectors的主要优势包括高电流密度(通过5.70mm间距设计实现),具有多个独立接触点的终端接口(六点接触),以及镀锡接触件选项。这些设计不仅提升了系统的可靠性,还提供了更多的设计灵活性,使得用户可以根据不同的需求选择合适的接触件镀层。此外,该产品能够提供超过其他中档功率产品的单位面积功率传输能力,确保长期可靠性和冗余的电流路径。

    4. 应用案例和使用建议


    Mega-Fit™ Power Connectors广泛应用于消费电子、工业设备、网络和电信设备以及商用车辆等领域。例如,在家庭电器如洗衣机和干衣机中,这些连接器可以帮助实现高效的电力传输和稳定运行。而在工业机械和重型设备中,它们可以增强设备的可靠性和耐用性。
    使用建议方面,我们建议在使用时注意以下几点:
    - 严格遵守制造商的安装指南,确保正确安装以避免损坏。
    - 在进行系统升级或扩展时,考虑到Mega-Fit™连接器提供的设计灵活性,以便于后续的维护和更换。
    - 对于高温环境下的应用,建议优先考虑具备Glow Wire能力的产品版本。

    5. 兼容性和支持


    Mega-Fit™ Power Connectors与其他电子元器件或设备的兼容性较好,能够满足不同应用场景的需求。此外,制造商还提供了详尽的技术文档和客户支持服务,确保用户能够顺利使用和维护产品。官方网址www.molex.com/link/megafit.html提供了详细的订购信息和技术资料下载链接。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    | 问题 | 解决方案 |

    | 连接器插入困难 | 确保正确的插入方向和力度,检查是否有异物阻塞。 |
    | 电流传输不稳定 | 检查接触电阻是否在规定范围内,必要时更换接触件。 |
    | 连接器过热 | 检查环境温度是否超出允许范围,调整散热措施。 |
    | 密封失效导致短路 | 使用符合标准的密封材料,并定期检查密封完整性。 |

    7. 总结和推荐


    综上所述,Mega-Fit™ Power Connectors凭借其强大的电流传输能力、灵活的设计选择以及优异的耐用性,在众多应用场景中展现出了卓越的性能。特别适用于需要高密度电流传输和可靠性要求较高的场景。对于寻求高性能、可靠性的用户来说,Mega-Fit™ Power Connectors是一个值得信赖的选择。强烈推荐给需要高效、可靠电源连接解决方案的工程师和技术人员。

2001220112参数

参数
针脚数 12pin
配件类型 Backshell
配套使用/相关产品 Mega-Fit Receptacles
安装方式 自由悬挂
零件状态 在售
包装方式 盒装,袋装

2001220112厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2001220112数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 配件 MOLEX 2001220112 2001220112数据手册

2001220112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.058 ¥ 8.9401
10+ $ 0.8947 ¥ 7.5602
25+ $ 0.7871 ¥ 6.651
50+ $ 0.7218 ¥ 6.0402
180+ $ 0.6593 ¥ 5.5175
360+ $ 0.6278 ¥ 5.2538
540+ $ 0.6101 ¥ 5.1056
1080+ $ 0.5809 ¥ 4.8618
2520+ $ 0.5472 ¥ 4.5797
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.94
