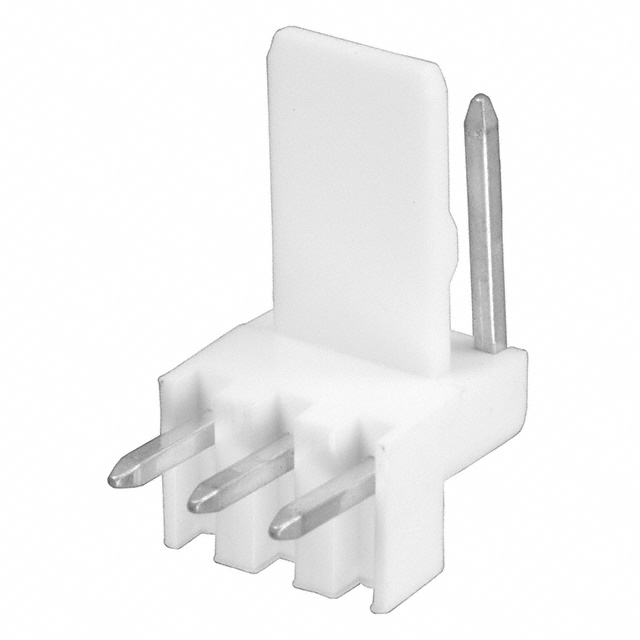

22051032

厂牌: MOLEX
产品描述: Molex 2.5mm间距3p单排排针 线对板连接器, Mini-Latch系列, 直角, 通孔安装
供应商型号: REB-COREC12949
供应商: 海外现货
标准整包数: 1000
MOLEX 矩形连接器 - 针座 - 公插针 22051032

22051032概述


    产品简介


    Mini-Latch / KK Wire-to-Board Header(微型锁扣/ KK 线对板连接器)是一种适用于信号传输和线对板连接的高性能连接器。该产品属于PCB Header and Receptacles(印刷电路板插头和插座)系列,具有3个电路通道,采用锡镀层和自然色树脂材料。广泛应用于各种电子产品中,如计算机、通讯设备、工业自动化控制系统等领域。

    技术参数


    - 电路数量:最大为3个电路
    - 电流:每接触点最大电流为3.0A
    - 电压:最大耐压值为250V
    - 材料:
    - 接触材料:铜合金
    - 连接端子电镀:锡
    - 绝缘材料:尼龙
    - 工作温度范围:-40°C 到 +105°C
    - 包装方式:袋装
    - 锁扣设计:支持
    - 极化:无极化设计
    - 环境合规性:
    - 符合RoHS标准
    - 低卤素材料

    产品特点和优势


    - 高可靠性:具有良好的机械强度和耐磨性,可承受高达30次插拔,确保长期稳定使用。
    - 紧凑设计:采用右角设计和小尺寸结构,节省空间并便于安装。
    - 易于识别:自然色树脂外壳,方便用户辨认。
    - 安全可靠:阻燃材料达到94V-0等级,确保在高温环境下的安全使用。

    应用案例和使用建议


    Mini-Latch / KK Wire-to-Board Header 广泛应用于计算机、通讯设备和工业自动化控制系统中。例如,在计算机主板上,它们用于连接板卡与电源模块。在工业控制系统中,这些连接器可以用于控制单元与传感器的连接。
    - 使用建议:在使用过程中,应注意避免过度弯曲引脚,以免损坏连接器。另外,确保接线牢固以避免松动造成的接触不良。
    - 优化方案:若需更高的耐用性和更好的抗干扰能力,可以选择增加屏蔽罩或使用更高等级的材料来提高连接器的整体性能。

    兼容性和支持


    - 兼容性:该连接器可与其他相同接口的组件兼容。
    - 技术支持:Molex公司提供全面的技术支持和售后服务,确保用户能够获得最佳的使用体验和及时的技术援助。

    常见问题与解决方案


    - 问题1:连接器插拔时出现接触不良现象。
    - 解决方案:检查接触面是否干净,是否有灰尘或氧化物影响接触。如果需要,清洁接触面并重新插拔。

    - 问题2:连接器无法正常锁定。
    - 解决方案:检查锁扣是否正确安装,确认锁扣没有损坏或变形。必要时更换新的锁扣部件。

    总结和推荐


    Mini-Latch / KK Wire-to-Board Header 是一款高性能、可靠性高的连接器产品,广泛应用于多种电子设备中。它以其紧凑的设计、高耐用性和良好的环境适应性,成为市场上极具竞争力的产品之一。考虑到其卓越的性能和广泛的应用领域,我们强烈推荐此款连接器给需要高性能连接解决方案的用户。
    通过以上分析,我们可以看出这款连接器具备许多显著的优点,包括高可靠性、紧凑设计和广泛的适用范围。如果您正在寻找一种高效且可靠的连接器解决方案,Mini-Latch / KK Wire-to-Board Header 将是一个理想的选择。

22051032参数

参数
排数 1
触头镀层厚度 - 配接 5.08μm
针脚数 3pin
额定电流 3A
防护等级 -
触头镀层 - 配接
颜色 -
间距-配接 2.5mm
类型 Friction Lock,Header
长*宽*高 7mm(长度)*13.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

22051032厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22051032数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22051032 22051032数据手册

22051032封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1498 ¥ 1.3141
2000+ $ 0.1459 ¥ 1.2799
3000+ $ 0.1433 ¥ 1.257
4000+ $ 0.1433 ¥ 1.257
6000+ $ 0.1407 ¥ 1.2341
库存: 10035
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1314.1
