首页  >  产品百科  >  09484119

09484119

厂牌: MOLEX
产品描述: Bottom Entry,Locking Ramp,Receptacle 3.96mm 1 11pin 4.5A 1.52μm 锡 通孔安装
供应商型号:
供应商:
标准整包数: 0

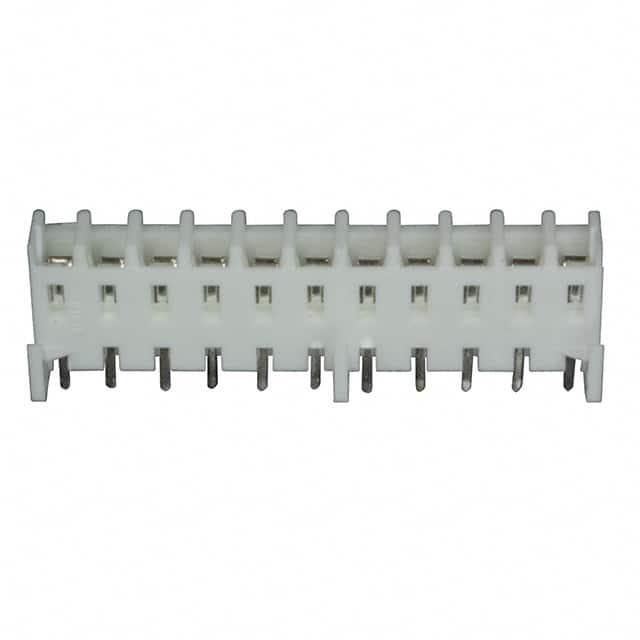

MOLEX 矩形连接器 - 针座 - 插座/母插口 09484119

09484119概述


    产品简介


    KK 156 系列是Molex公司生产的一种高品质电子连接器,主要用于电路板组装。该系列产品提供了多种装配方式(如直角装配、顶入装配等),能够满足不同客户的需求。其主要功能是在不同的电路板之间建立可靠的电气连接,确保电流的稳定传输。该系列广泛应用于通信设备、计算机网络、工业自动化控制等领域。

    技术参数


    以下为KK 156系列产品的技术参数摘要:
    - 材料:
    - 外壳:聚酯,阻燃等级UL 94V-0,自然色(白色)。

    - 电镀选项:
    - (197): 整体回流磨光锡:最小0.00152 mm。
    - (208): 选择金:最小0.00038 mm,选择锡:最小0.00254 mm,整体镍底层:最小0.00127 mm。
    - (228): 选择金:最小0.00076 mm,选择锡:最小0.00254 mm,整体镍底层:最小0.00127 mm。
    - (909): 整体锡:最小0.00254 mm。

    - 终端材质:
    - 黄铜/磷青铜。
    - 包装: 标准包装为TRAY包装,具体型号参见图表。
    - 尺寸与公差:
    - 尺寸C的公差范围:±0.002英寸。
    - 工作温度:
    - 在230°C(446°F)下焊接时,每个焊点表面至少95%被覆盖。

    产品特点和优势


    KK 156系列连接器具有以下显著特点:
    - 高度可靠性: 采用磷青铜或黄铜作为终端材质,确保长期稳定的电气连接。
    - 多样化设计: 提供多种装配方式和终端材料选择,以适应各种应用场景。
    - 高耐热性: 可承受高达230°C的焊接温度,适用于回流焊工艺。
    - 良好的可堆叠性: 具有端对端的堆叠能力,方便组装和集成。

    应用案例和使用建议


    KK 156系列连接器在多种场合得到广泛应用,例如通信设备中的背板连接、服务器机箱内部布线、工业自动化控制系统等。对于那些需要高密度和高可靠性的连接需求,KK 156系列是一个理想的选择。
    使用建议:
    - 根据具体的应用场景选择合适的装配方式(直角装配、顶入装配等)。
    - 注意不同电镀选项对接触电阻的影响,根据实际需求进行选择。
    - 在组装过程中要严格按照技术要求进行操作,以确保连接器的长期可靠性。

    兼容性和支持


    KK 156系列连接器在电气特性上与大多数标准电子元器件兼容,适合在现有的电路板设计中直接替换使用。此外,Molex公司提供全面的技术支持和售后服务,包括产品咨询、设计指导及故障排查服务,帮助客户更好地利用该系列产品。

    常见问题与解决方案


    1. 问题: 终端出现虚焊。
    - 解决方案: 检查焊接温度和时间是否符合要求;重新进行回流焊。
    2. 问题: 插拔力过大。
    - 解决方案: 调整终端的设计或选择合适的电镀选项。
    3. 问题: 长期使用后接触电阻增加。
    - 解决方案: 定期检查并清洁连接器接口,保持接触面清洁。

    总结和推荐


    KK 156系列连接器以其卓越的性能、多样化的选择和可靠的支持,成为电子设备设计中不可或缺的一部分。无论是用于通信设备还是工业自动化系统,它都能提供稳定而高效的电气连接。因此,我强烈推荐使用KK 156系列连接器来提升电子产品的可靠性和耐用性。

09484119参数

参数
排数 1
针脚数 11pin
颜色 -
防护等级 -
间距-配接 3.96mm
触头镀层厚度 - 配接 1.52μm
类型 Bottom Entry,Locking Ramp,Receptacle
触头镀层 - 配接
额定电流 4.5A
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

09484119厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

09484119数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 09484119 09484119数据手册

09484119封装设计

查看详情并下载
Symbol
Footprint
3D Model
