0190130029

厂牌: MOLEX

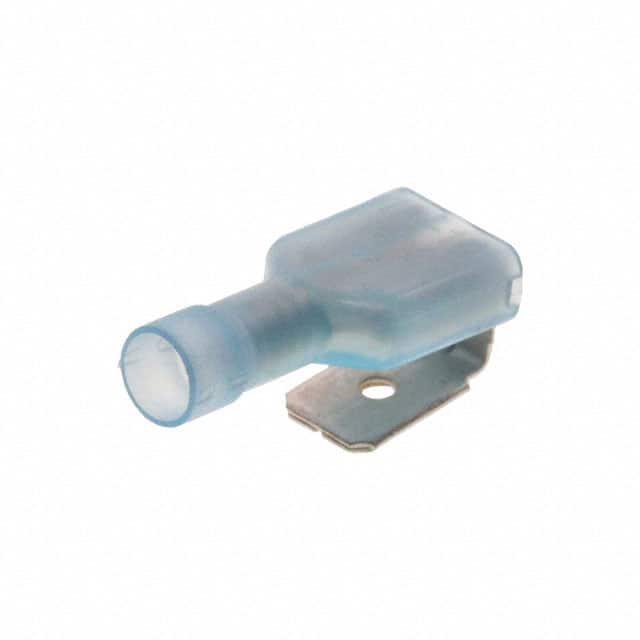

产品描述: Molex 背负式端子 绝缘扁形端子, 19013系列, 母座, 6.35 x 0.81mm接片
供应商型号: TS-0190130029
供应商: 海外现货
标准整包数: 10
MOLEX 端子 - 快速连接/快速断开端子 0190130029

0190130029概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称: InsulKrimp 全绝缘快拆式接头
    系列编号: 19013
    产品分类: 快速断开连接器
    描述: InsulKrimp 全绝缘快拆式接头,接片尺寸为 6.35 x 0.81mm,适用于 16-14 AWG 线径,蓝色绝缘外壳,装袋散装。此接头广泛应用于电气系统、工业自动化设备、家庭电器等领域。

    2. 技术参数


    - 最大电压: 600V AC
    - 导线线径范围: 14 AWG, 16 AWG (1.30-2.00mm²)
    - 接片尺寸: 6.35 x 0.81mm
    - 接头颜色: 蓝色
    - 温度范围: - 操作温度 105°C
    - 绝缘材料: 尼龙(PA)
    - 端子材质: 黄铜,镀锡
    - 绝缘层材料: 尼龙
    - 阻燃等级: 94V-2
    - 极化: 是
    - 重量: 1.256g
    - 应用工具:
    - 手动压接工具 640016300
    - 配合 AT-200 压接头的手动压接工具 640056300

    3. 产品特点和优势


    - 全绝缘设计: 提高电气安全性和耐用性。
    - 快速连接和断开: 便于安装和维护。
    - 适用多种线径: 支持 14 AWG 和 16 AWG 线径,满足不同应用场景需求。
    - 高可靠性和稳定性: 符合 IPC 1752A Class C/D 和 IEC-62474 等标准。

    4. 应用案例和使用建议


    - 应用场景:
    - 工业自动化控制系统
    - 家庭电器设备
    - 汽车电气系统
    - 使用建议:
    - 在连接线时,确保线材直径符合规格要求。
    - 使用配套的手动压接工具进行压接,以保证连接可靠性。
    - 连接后需检查接头是否牢固,避免松动。

    5. 兼容性和支持


    - 兼容性: 与各种标准手柄和气动工具兼容。
    - 支持: 产品提供详细的安装指导和技术支持文档,方便用户操作和维护。

    6. 常见问题与解决方案


    - 问题 1: 接头接触不良。
    - 解决办法: 检查接头是否完全插入并锁定。如果需要,重新进行压接操作。
    - 问题 2: 接头无法正常断开。
    - 解决办法: 检查接头是否有卡顿现象,必要时可以使用清洁剂清理接头。
    - 问题 3: 端子压接不牢固。
    - 解决办法: 确保压接工具设置正确,并按照标准操作程序进行压接。

    7. 总结和推荐


    综合评估: InsulKrimp 全绝缘快拆式接头具有卓越的电气性能、可靠的连接能力和广泛的应用领域,适合用于各种工业和家庭应用场景。考虑到其在安全性和便捷性方面的优势,强烈推荐在电气工程和自动化控制项目中使用。
    如果您对 InsulKrimp 全绝缘快拆式接头有任何疑问或需要进一步的技术支持,请联系我们的技术支持团队。

0190130029参数

参数
长*宽*高 21.84mm*6.35mm*800μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

0190130029厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190130029数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 0190130029 0190130029数据手册

0190130029封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2998 ¥ 2.5485
1000+ $ 0.2861 ¥ 2.4322
库存: 23210
起订量: 790 增量: 20
交货地:
最小起订量为:500
合计: ¥ 1274.25
