0465629322

厂牌: MOLEX
产品描述:
供应商型号: TS-0465629322
供应商: 海外现货
标准整包数: 1

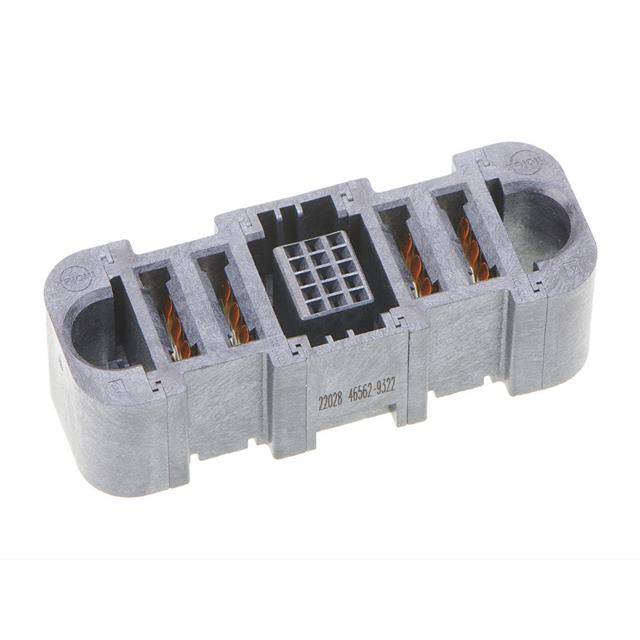

MOLEX 电源接入连接器 - 其他 0465629322

0465629322概述

    EXTreme Ten60Power 技术手册

    产品简介


    EXTreme Ten60Power 是一款高性能的板对板连接器,专为高电流和信号传输而设计。这款垂直式插座配侧导轨,拥有2个直流电源电路、15个信号电路和2个直流电源电路,采用压接尾端设计。适用于板对板连接、电源传输和信号传输等领域。该产品属于系列号46562,型号为465629322,符合各种行业标准和合规要求。

    技术参数


    - 电气参数
    - 最大电流:60.0A
    - 最大电压:交流600V / 直流250V
    - 电路总数:19个(满载),最大可容纳19个
    - 接触电阻:≤10mΩ
    - 绝缘电阻:≥1000MΩ
    - 物理参数
    - 尺寸:2.00mm / 5.50mm(对接接口间距)
    - 导电材料:高导电铜
    - 电阻材料:液态结晶聚合物(LCP)
    - 插拔次数:最多200次
    - 重量:14.066克
    - 温度范围
    - 工作温度:-40°C 至 +105°C

    产品特点和优势


    - 高电流传输能力:高达60.0A的最大电流支持,适合需要大功率传输的应用场景。
    - 多用途电路配置:同时具备电源电路和信号电路,能够满足多种功能需求。
    - 耐久性好:200次插拔周期的耐用性保证了长期使用的可靠性。
    - 材料选择优质:采用高导电铜材料,确保良好的电性能;液态结晶聚合物(LCP)材料具有优秀的机械强度和热稳定性。
    - 环境适应性强:-40°C至+105°C的工作温度范围使其适用于极端环境。

    应用案例和使用建议


    - 应用案例:广泛应用于工业控制、通讯设备、医疗设备和航空航天等需要高电流传输和可靠信号传输的场合。
    - 使用建议:在安装过程中注意保持正确的插入方向和力度,避免过度弯曲引脚导致损坏。定期检查连接器的接触情况,确保良好接触,提高系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性:与相同型号和系列的EXTreme Ten60Power连接器兼容,可以方便地进行级联和扩展。
    - 厂商支持:Molex公司提供详尽的技术文档和支持服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题一:如何确定连接器是否已正确安装?
    - 解决办法:检查连接器上的锁定机构是否到位,使用专业工具进行测量和测试。

    - 问题二:如何延长连接器的使用寿命?
    - 解决办法:保持清洁干燥的环境,避免接触腐蚀性物质,定期进行维护和检查。

    总结和推荐


    EXTreme Ten60Power 是一款功能强大且稳定的板对板连接器,适用于高电流和信号传输的应用场景。其卓越的电气性能、可靠的操作和广泛的适用性使其在市场上具有很强的竞争优势。综合考虑,我们强烈推荐这款产品用于各种高要求的应用场合。

0465629322参数

参数
零件状态 在售
包装方式 散装

0465629322厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0465629322数据手册

厂牌 PDF简要描述 下载
MOLEX 电源接入连接器 - 其他 MOLEX 0465629322 0465629322数据手册

0465629322封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 15.5142 ¥ 131.8707
24+ $ 14.82 ¥ 125.97
48+ $ 14.5236 ¥ 123.4506
库存: 30
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1318.7
