936013516

厂牌: MOLEX

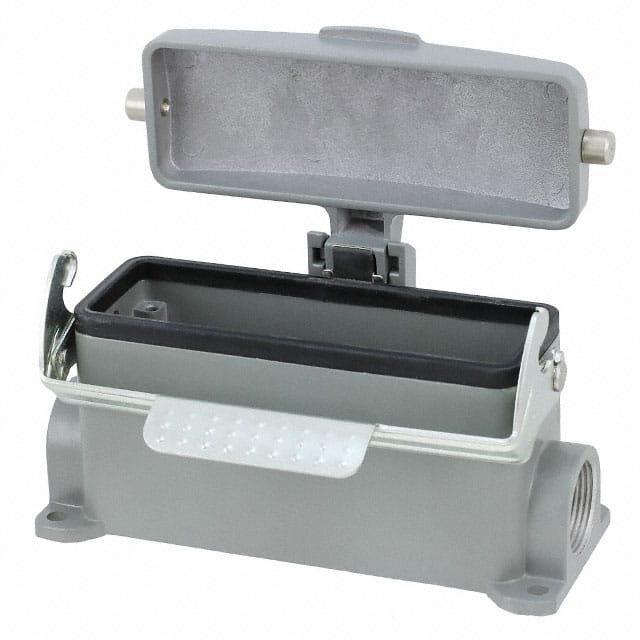

产品描述: Housing 90° 24 Shell Size Polyester Powder Die Cast Aluminum GWconnect®
供应商型号: N-936013516
供应商: 云汉优选
标准整包数: 1
MOLEX 重载连接器 - 外壳/盖罩/基底 936013516

936013516概述


    产品简介


    GWconnect Heavy Duty Connectors(HDC)是一款专门设计用于严苛工业环境的连接器。这类连接器具有很高的耐用性和可靠性,能够承受各种恶劣的工作条件。HDC主要应用于工业自动化、工程机械、轨道交通等领域,是保证系统稳定运行的关键组件。

    技术参数


    - 产品系列: 93601
    - 型号: 0936013516
    - 产品类型: 单杠杆表面贴装壳体
    - 材质:
    - 盖子: 铝合金
    - 橡胶垫圈: 丁腈橡胶(NBR)
    - 壳体: 铝合金
    - 杠杆: 镀锌钢
    - 防护等级: IP66, IP69
    - 电压范围: 最大500V
    - 颜色: 灰色RAL 7037
    - 重量: 385.000g
    - 安装方式: 表面贴装
    - 锁紧机制: 是
    - 线径规格: M25
    - 认证:
    - CSA 256883
    - UL E249674
    - 标准: ANSI/UL 50, ANSI/UL 50 E, CSA C22.2 No.94-1-2, EN 61984

    产品特点和优势


    - 高耐用性: 高强度铝合金材料及精密制造工艺确保连接器在恶劣环境下依然保持稳定。
    - 多重防护: 达到IP66和IP69防护等级,有效防止灰尘和水侵入,适合户外及潮湿环境。
    - 可靠的电气性能: 最大可承受500V电压,确保在高压环境中仍能安全可靠地传输信号。
    - 易于安装: 表面贴装设计方便安装和维护,同时通过锁定机制确保连接牢固可靠。
    - 多种配套选项: 可以配合多种不同规格的插入件使用,适应不同的连接需求。

    应用案例和使用建议


    - 应用案例: 在工业自动化生产线中,该连接器可用于连接各种传感器、电机等关键设备,保障生产线的正常运行。
    - 使用建议:
    - 在选择使用时,应根据具体的应用环境和需求,选择合适的插入件型号。
    - 安装前应确保连接器及其配套件完全干燥且无尘,以提高密封效果。
    - 使用过程中定期检查连接器的紧固情况,确保其长期稳定性。

    兼容性和支持


    - 兼容性: 该连接器可与多种GWconnect标准的插入件配合使用,适用于不同类型的连接需求。
    - 技术支持: 厂商提供详尽的技术文档和客户支持服务,包括安装指导、故障排除等。
    - 更新信息: 请定期访问官方网站(www.molex.com)获取最新版本的产品信息和更新。

    常见问题与解决方案


    1. 问题: 连接器密封不良,导致水分进入。
    - 解决办法: 检查所有部件是否正确安装,尤其是橡胶垫圈是否有损坏,必要时更换新的密封圈。
    2. 问题: 插拔时力度过大导致损坏。
    - 解决办法: 按照正确的插拔方法操作,避免过度用力。
    3. 问题: 无法识别电气信号。
    - 解决办法: 检查连接器和插入件的接触部位是否清洁,必要时进行清理或更换部件。

    总结和推荐


    GWconnect Heavy Duty Connectors (HDC) 在设计和制造上均表现出色,具备高耐用性、良好的电气性能和多重防护等特点,适合广泛应用于严苛的工业环境中。对于需要在复杂环境中确保稳定信号传输的应用场景,这款连接器无疑是理想的选择。鉴于其优秀的品质和广泛的应用场景,强烈推荐使用该产品。

936013516参数

参数
长*宽*高 143.5mm*57mm*63mm
安装方式 底座安装
零件状态 在售
包装方式 散装
